Bij het aansluiten van een motorkogelklep moet
de vooraf bekabelde pigtail worden verwijderd.
Voor de klep zijn twee kabels vereist, een naar N.O.
("normally open") om de klep te openen en de andere
naar N.C. ("normally closed") om de klep te sluiten.
L2N
L2N
WIT 120V
BLAUW 240V
Elektromagnetische
aftapklep / gemotoriseerde
kogelkraan

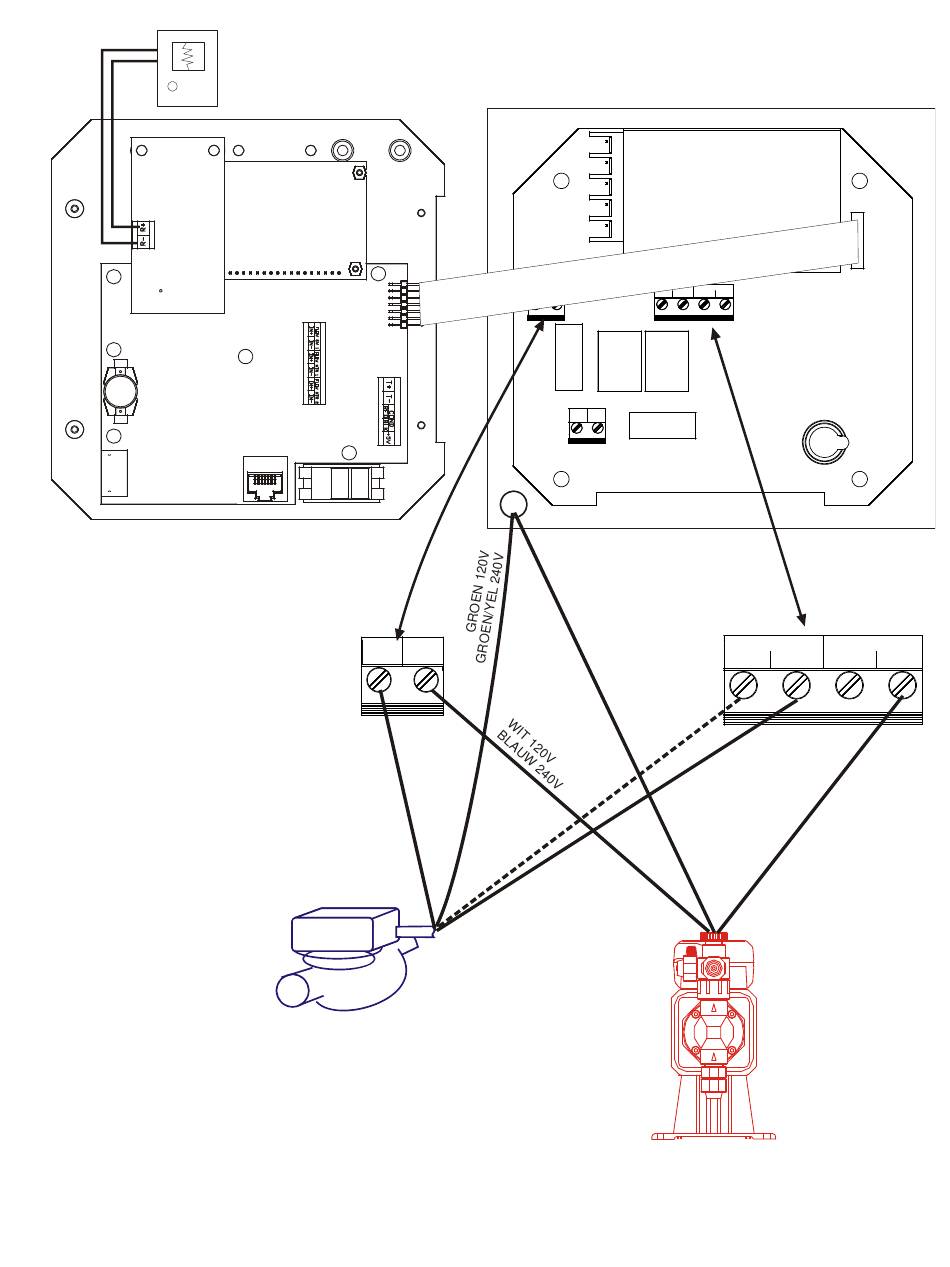

Figuur 4a Uitgangen WBL400
L2
L2
L1
L2/N
Aardingsklem
GROEN 120V
GROEN/YEL 240V
Bij gebruik
gemotoriseerde
kogelkraan
ZWART 120V
BRUIN 240V
15
BLEED
FEED
N.C.
N.O.
N.C.
N.O.
BLOWDOWN
N.C.
N.O.
van een
Pomp(en)
FEED
N.C.
N.O.
ZWART120
BRUIN 240V
