5.9
Menu "4-20 mA"
Dit menu is enkel beschikbaar als de 4-20mA-uitgang in de controller is aangebracht. Met dit menu kan
de schaal worden ingesteld en de uitgang gekalibreerd. Het scherm van het "4-20mA-menu" ziet er als
volgt uit:
4-20 mA 9.20 mA
Dit geeft aan dat de uitgang van de 4-20mA-kaart 9,20 mA is.
Set 4mA Pt (Stel 4mA Pt in)
Set 20mA Pt (Stel 20mA Pt in)
Calibrate (Kalibreren)
2000 S/cm 68° F
4-20mA 12.4mA
EXIT
ENTER
4-20mA
12.4mA
Set 4mA Pt
5.10
Toegangscodemenu (Access Code Menu)
Dit menu bepaalt of de mogelijkheid om voor de controller met een toegangscode te werken is
vrijgegeven of uitgeschakeld; u kunt de toegangscode desgewenst aanpassen. De toegangscode bepaalt of
Deze geleidbaarheidsinstelling zal overeenkomen met een 4mA-uitgang van de controller.
Deze geleidbaarheidsinstelling zal overeenkomen met een 20mA-uitgang van de controller.
Hierdoor zullen vaste uitgangsignalen van 4 mA en 20 mA verschaft worden om de verbonden
uitrusting te kunnen kalibreren.
PREV .
NEXT
4-20mA
12.4mA
0
Set 20mA Pt
0
4-20 mA 20 mA instellen

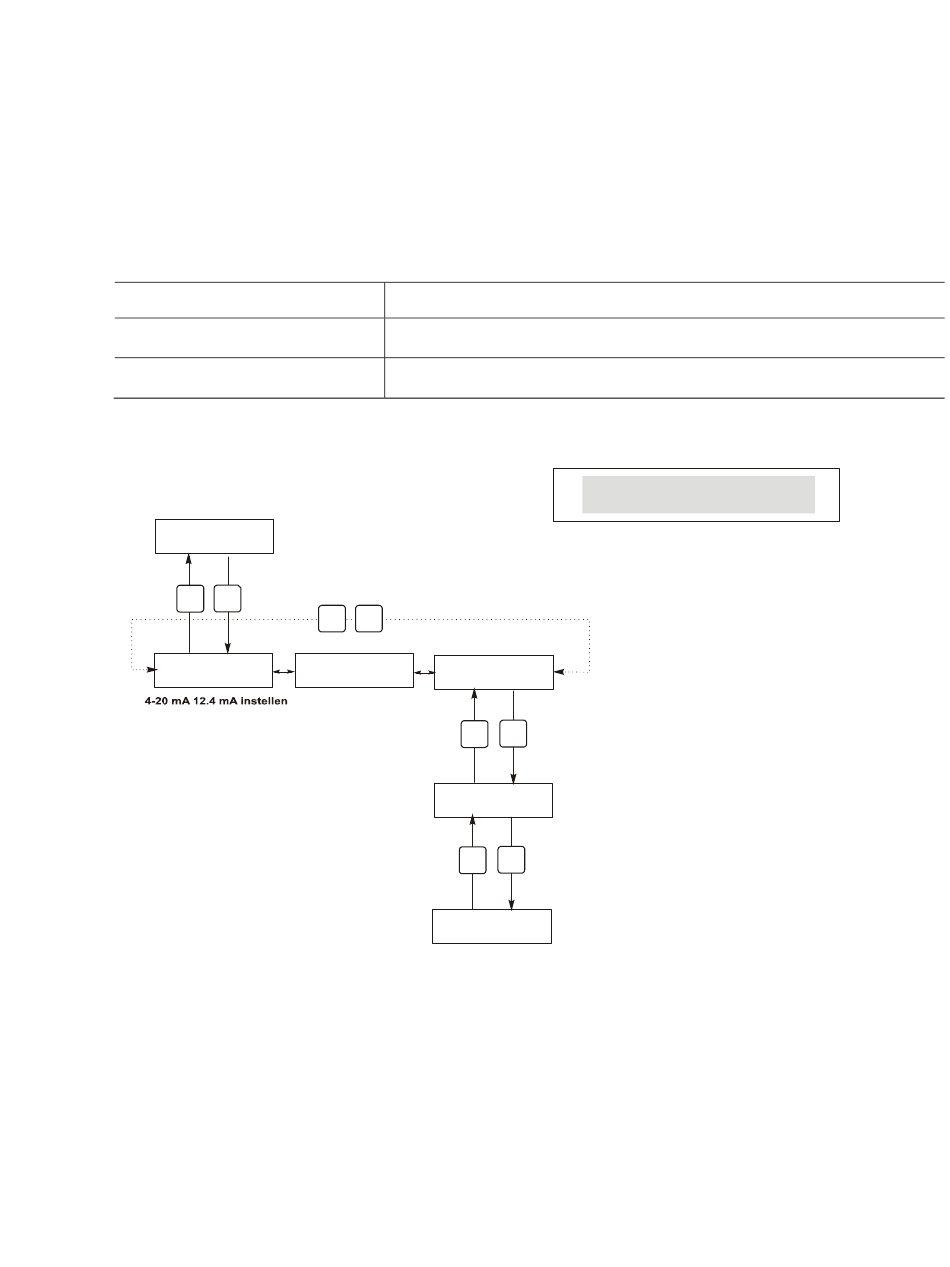

Figuur 16 Menu "4-20 mA"
4-20 mA is alleen zichtbaar als
apparatuur (hardware) van 4-20
mA is geïnstalleerd
4-20 mA Kalibreren
4-20mA
12.4mA
Calibrate 4-20mA
EXIT
ENTER
Calibrate 4-20mA
Kalibreren 4mA-uitgang
4mA Output
EXIT
ENTER
Calibrate 4-20mA
Kalibreren 20mA-uitgang
20mA Output
34
