4.0
OVERZICHT VAN DE FUNCTIES
4.1
Frontpaneel
Toetsen voor het
aanpassen van de
instellingen
Hoofdschakalaar
(AAN/UIT)
4.2
Display
Een overzichtsscherm wordt weergegeven wanneer de WBL-controller is ingeschakeld. Dit scherm toont
de relatieve geleidbaarheid ten opzichte van de ingestelde waarde in de vorm van een staafgrafiek, de
huidige geleidbaarheid en de bedrijfsvoorwaarden. Het midden van de staafgrafiek bevindt zich bij de (S)
(setpoint), die de ingestelde waarde voorstelt. Voor elke stijging van 1% boven de ingestelde waarde
verschijnt een staafje rechts van de (S). Voor elke 1% daling onder de ingestelde waarde verschijnt een
staafje links van de (S). Om de 5% staat er een maatstreepje. De staafgrafiek is beperkt tot de weergave
van 20% boven of onder de ingestelde waarde. Wanneer deze limieten bereikt zijn, kunnen een (L) of
een (H) aan het einde van de staafgrafiek verschijnen om het bereiken van de minimum- of
maximumwaarde (alarmwaarde) te melden. De bedrijfsvoorwaarden die weergegeven zijn op de onderste
regel van dit display zijn Blowdown, Chem Feed, Sampling, Waiting, Sensor Error, Blowdown Time-
out, Holding, en Normal (resp. aftappen, toevoer, bemonsteren, wachten, opnemerfout, time-out
aftappen, blokkering en normaal). Normaal betekent gewoon dat er niets abnormaal te melden valt.

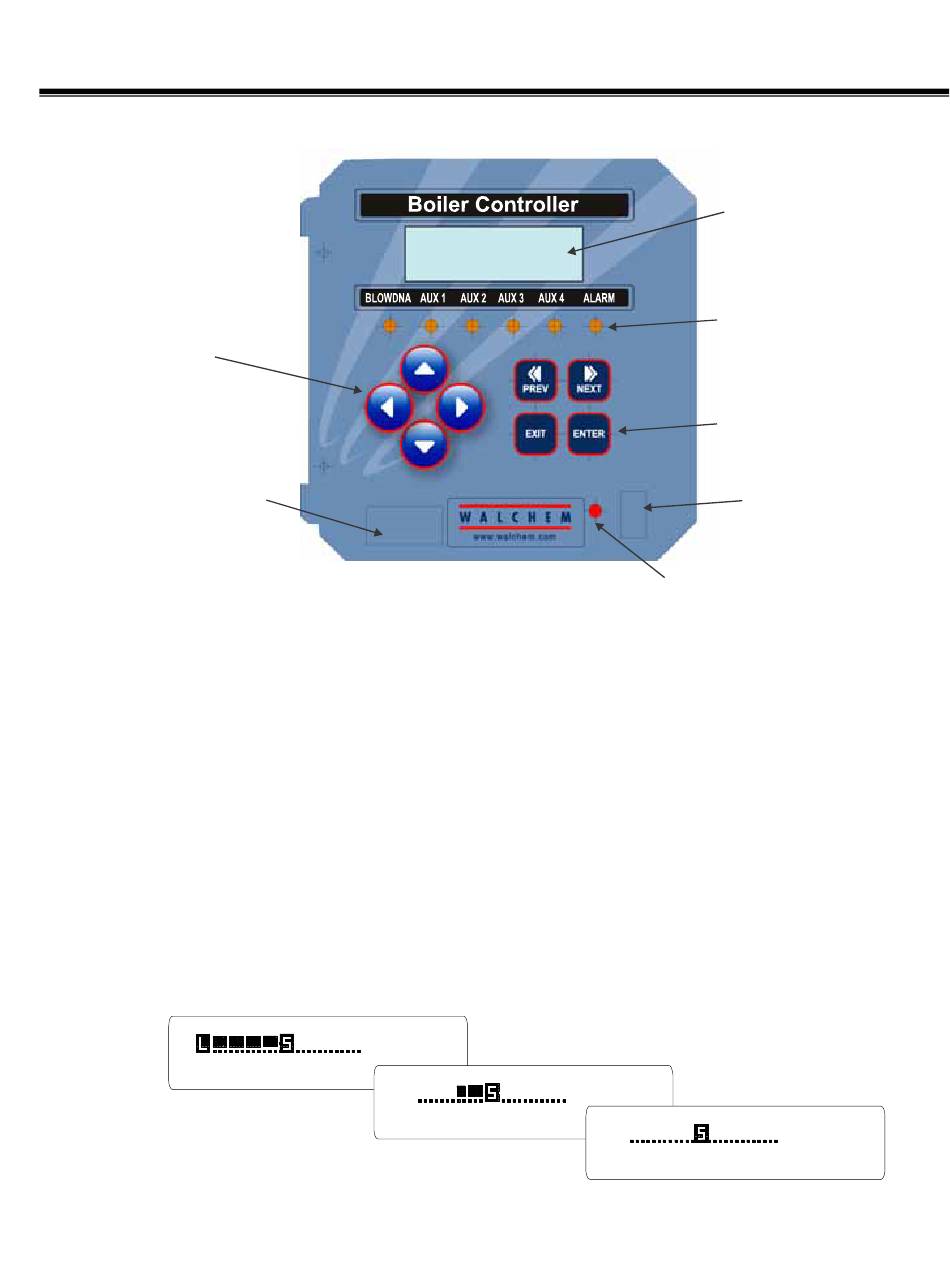

Figuur 5 Frontpaneel
1546
Normal
Figuur 6 Overzichtsscherm
1728
Normal
17
LCD Display – achterran verlicht
Uitgangs – LEDS
WBL400 alleen heeft
Blowdown en Feed LEDs
Menu/functietoetsen
USB Connector
LED- USB
2010
Normal
