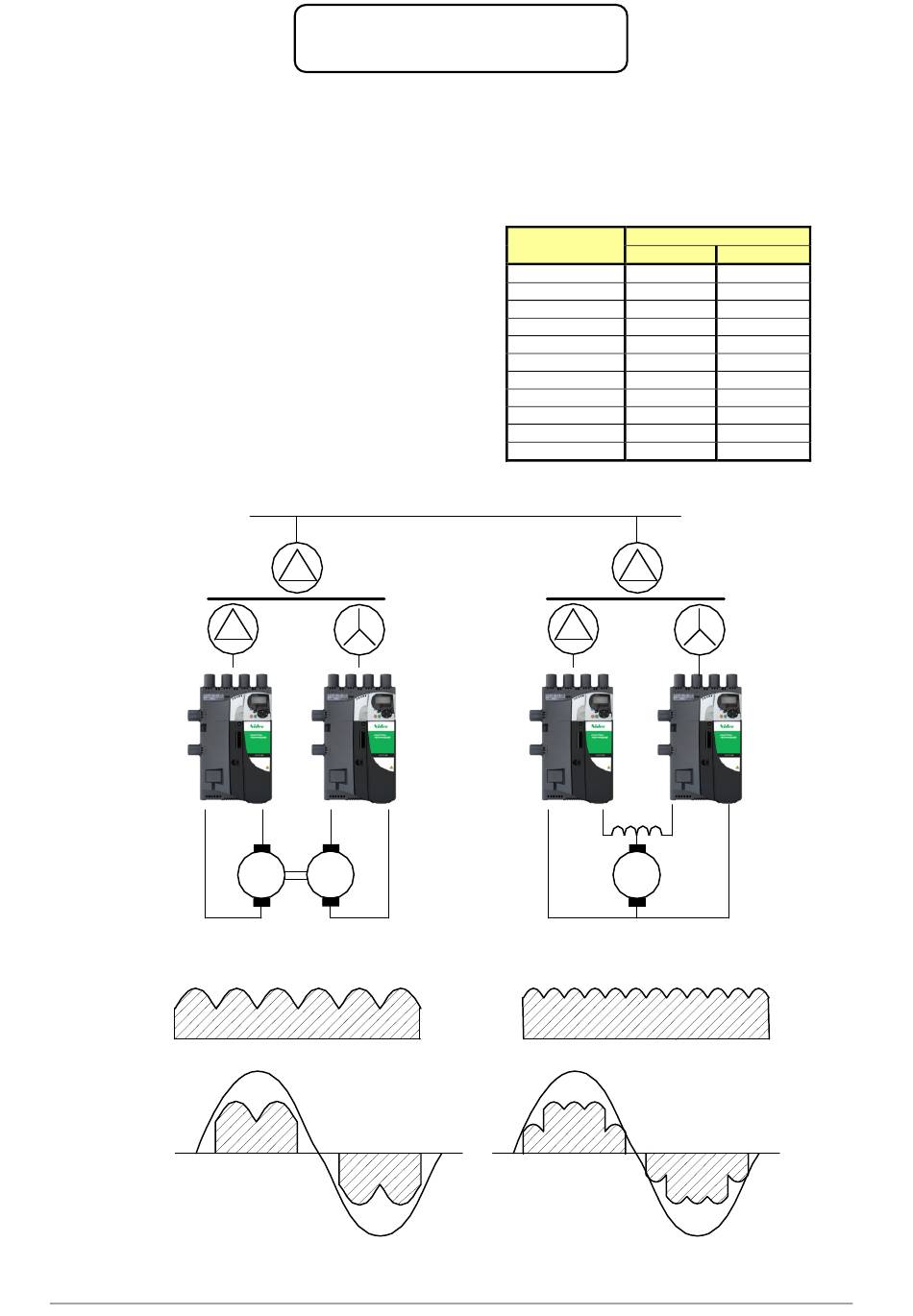

Grote gelijkstroom aandrijfsystemen van ca. 1 MW en groter worden vaak aangestuurd door een 12 puls systeem.
Dit wordt gedaan om harmonische vervorming van het voedende net te beperken. Er zijn 2 varianten zoals hieronder
weergegeven. De voeding geschiedt via een trafo met 2 secundaire wikkelingen, een winding in driehoek geschakeld en
een winding in ster geschakeld. Tussen beide windingen bestaat een faseverschil van 30 graden. Beide Mentors MP
ontsteken op normale wijze elke 60 graden, door de 30 graden faseverschuiving zal in het voedende net nu een stroom-
vorm ontstaan die aanmerkelijk minder harmonische vervorming geeft. Onderstaande tabel geeft de verschillen weer.
12 Puls toepassingen verlangen over het algemeen individuele
engineering, vandaar dat dit in deze handleiding niet in detail
behandeld wordt. Een uitgebreide applicatie notitie is beschikbaar.
-
12 puls met twee mechanisch
gekoppelde motoren
Motorstroom bij 6 puls bedrijf
Netzijdige
fasestroom bij
6 puls bedrijf
Mentor MP, Versie 6.1
Mentor MP
12 puls bedrijf
Voedende net
T rafo
-
+
+
M
M
Harmonische
orde
1
5
7
11
13
17
19
23
25
29
31
-
Parallel 12 puls
Motorstroom bij parallel12 puls bedrijf
Netzijdige
fasestroom bij
12 puls bedrijf
Pagina 27 van 163
Harmonische stroom %
6 puls
12 puls
100
100
27
0,3
6,5
0,75
8,9
12,2
4,5
2,6
5,3
<1
3,3
<1
3,7
4,5
2,6
2,2
2,9
<1
2,2
<1
T rafo
+
+
-
M
