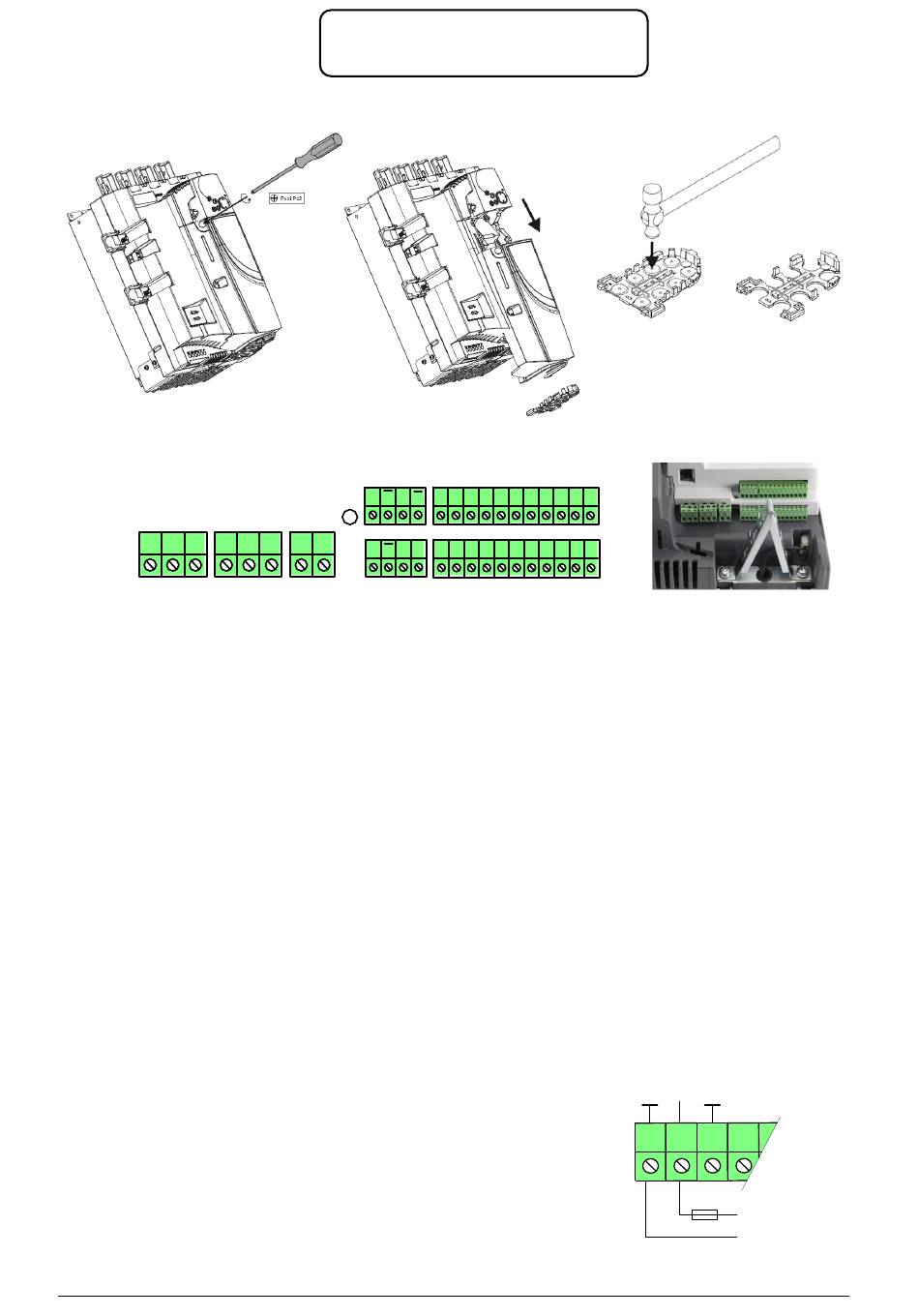

Controleklemmen in hun
fysieke opstelling
51 52 53 61 62 63 41 42
Controle aansluitingen
De controle aansluitingen zijn bereikbaar door de afdekkap te verwijderen. Door de schroef bovenaan de kap los te
draaien kan de kap naar beneden geschoven worden. De controleklemmen zijn ontworpen voor een enkele 1 mm² draad.
Een 3,5 mm schroevendraaier is benodigd en het aandraaimoment bedraagt 0,5 Nm.
Ingangslogica
De Mentor MP wordt geleverd in PNP positieve logica, wat betekent dat een ingang geactiveerd wordt door een +24 Volt
signaal aan te bieden. De Mentor MP kan geschikt gemaakt worden voor NPN negatieve logica waarbij een ingang
geactiveerd wordt door deze met 0 Volt te verbinden. De keuze PNP of NPN voor zowel de ingangen als de uitgangen kan
wordt gemaakt met parameters #8.29 en #8.30.
0 Volt common aan aarde
De 0 Volt common heeft een "zwevend" potentiaal en indien de extern aangesloten besturingssignalen het toelaten, wordt
geadviseerd de 0 Volt common met aarde te verbinden.
Afschermen van controlesignalen
Er is geen noodzaak om de digitale in- en uitgangssignalen af te schermen, het is dan wel beslist noodzakelijk om
geschakelde inducties zoals ventielen en spoelen van magneetschakelaars uit te rusten met RC-filters.
Om reden van signaalzuiverheid is het aan te bevelen om analoge in- en uitgangssignalen af te schermen. Maak hiervoor
gebruik van de geaarde A-vormige beugel zoals op de foto hierboven zichtbaar is. Het scherm van de signaalkabels kan
met behulp van ty-raps aan deze met aarde verbonden schermbeugel bevestigd worden.
Functie van de controleklemmen
De op de volgende pagina geïllustreerde controle aansluitingen zijn weergegeven overeenkomstig fabrieksprogrammering.
De fabrieksprogrammering kan indien gewenst gewijzigd worden.
24V back-up voeding
Op klem 1 en 2 van de controleklemmen kan een externe 24 VDC aangeboden
worden met de volgende functies: (Zie specificaties op pagina 32).
Supplementaire voeding voor de interne 24V voeding van de Mentor MP,
•
indien overbelast zal een PS.24V trip optreden. Mogelijk als gevolg van
overbelasting veroorzaakt door combinatie van geplaatste optiemodules.
Back-up voeding met als doel de communicatie van veldbusmodules,
•
applicatiemodules en encoders in stand te houden bij afwezigheid van de
AC voeding.
Programmeren van de Mentor MP tijdens service en inbedrijfname bij een
•
uitgeschakelde AC voeding.
Mentor MP, Versie 6.2
Mentor MP
Controle aansluitingen
A A B B
1 2 3
4 5 6 7
+
21 22 23 24 25 26 27 28 29 30 31
Z Z
0V
Pagina 30 van 172
8 9 10 11
24V back-up
ingang
1 2 3 4
3A
+24V
0V
