Inhoudsopgave
Advertenties
Gelijkgerichte
AC tacho
AC tacho
uitsluitend
uitsluitend
1Q bedrijf
1Q bedrijf
Encoder (pulstacho) t.b.v.
toerental meetwaarde
24Vdc
voeding
+
(optioneel)
Toerental wenswaarde 1
Toerental wenswaarde 2
Motor thermistor
Toerental meetwaarde
Ankerstroom meetwaarde
Wenswaarde bereikt
(at speed)
Reset
Run vooruit
Run achteruit
Wenswaarde 2 select
Jog vooruit
Regelaar vrijgave
(1) Scherm van de signaalkabels bij voorkeur verbinden met de geaarde A-vormige schermbeugel.
(2) 0V common zal meestal via de nul van een externe voedingsbron of PLC met aarde verbonden worden.
(3) Indien alle commando's via de eigen 24V van de Mentor MP geschakeld worden is het aan te bevelen om de
0V common met aarde te verbinden.
Mentor MP, Versie 6.2
Mentor MP

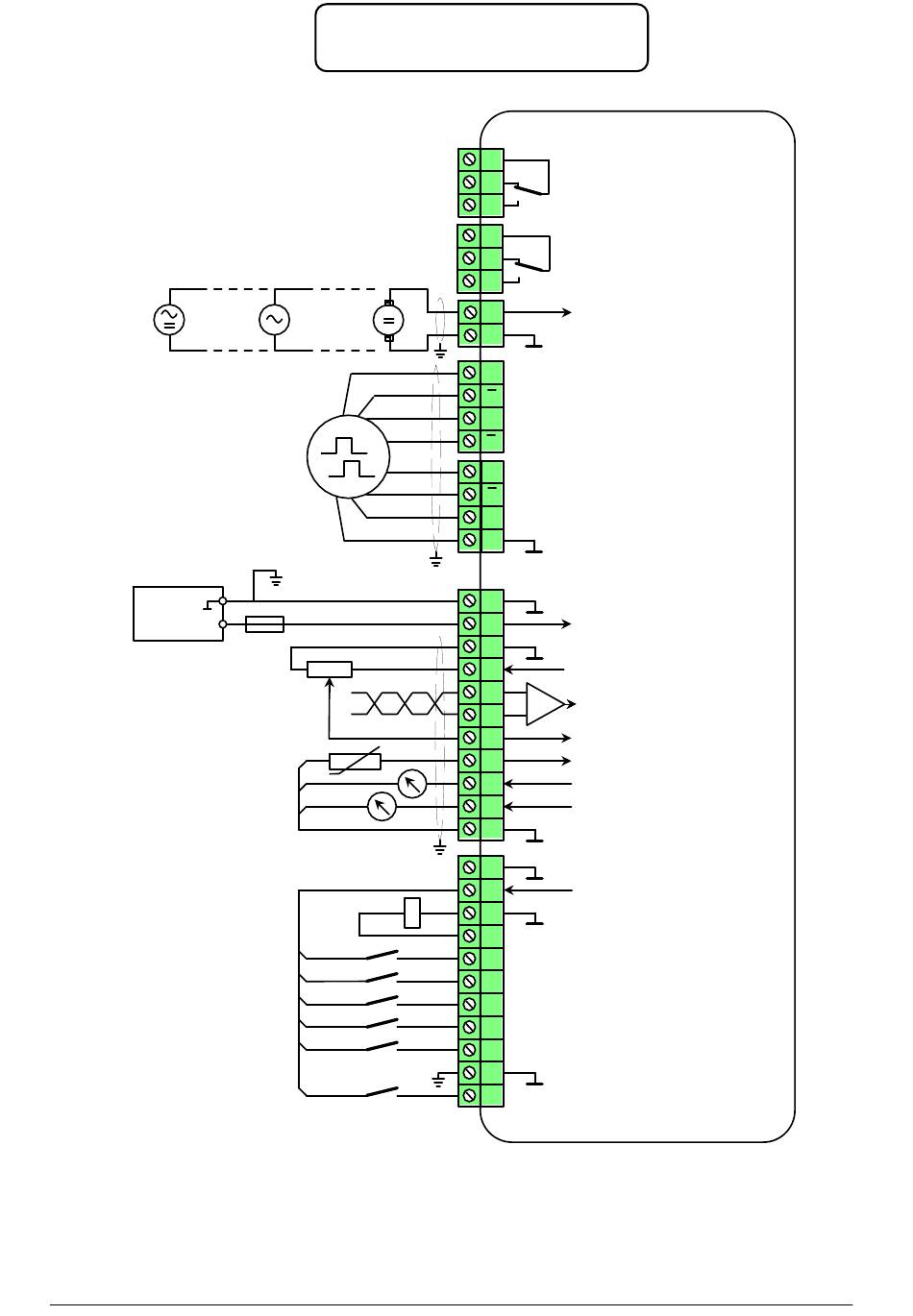

Controle aansluitingen
Bedrijfsgereed
Contactor aansturing
DC tacho
1Q en 4Q
bedrijf
(2)
(1)
3A
0
10
(1)
(3)
Pagina 31 van 172
51
Relais uitgang 1
52
53
61
Relais uitgang 2
62
63
(1)
Tacho ingang
41
(toerental meetwaarde)
42
A
De volgende encodersignalen kunnen
aangeboden worden:
A
B
A-B signalen:
Twee 90 graden verschoven pulssignalen.
B
F-D signalen:
Z
Frequency - Direction (puls - draairichting)
Z
F-R signalen:
+
Forward - Reverse (vooruit - achteruit)
0V
1
2
24V back-up voeding
3
4
+10V uitgang, max. 10mA
5
+
Analoge ingang 1 - Volt of mA
-
6
7
Analoge ingang 2 - Volt of mA
8
Analoge ingang 3 - Volt, mA of therm.
9
Analoge uitgang 1 - Volt of mA
10
Analoge uitgang 2 - Volt of mA
11
21
22
24V uitgang, max. 200mA
23
24
In-/uitgang F1
25
In-/uitgang F2
26
In-/uitgang F3
27
Ingang F4
28
Ingang F5
29
Ingang F6
30
31
Regelaar vrijgave
