I
nstallatIe van het product
Handelingen met de verwarmingsketel
Dit toestel is zwaar en vereist
î
voldoende personeel om het
te verplaatsen en te hanteren,
evenals een geschikt transport-
middel. Zorg ervoor dat u vol-
doet aan de toepasselijke lokale
normen en voorschriften voor
productbehandeling.
Het is verboden om de ketel te ver-
î
plaatsen met onderdelen die uitsteken
of om de ketel te plaatsen op onder-
delen die uitsteken.
Het niet naleven van deze aanbevelin-
î
gen kan leiden tot beschadiging van
de ketel of verwondingen van de per-
sonen die hem dragen of verplaatsen.
Verplaats het toestel met een steekwagen of een
ander geschikt middel in de verpakking dicht bij de
installatielocatie
De verwarmingsketel uitpakken
De ketel wordt op een houten pallet geleverd en
met vier schroeven aan de pallet bevestigd. De ketel
wordt beschermd door een schuimbescherming
en plastic verpakking.
Zodra het toestel in de stookruimte staat of dicht bij
de installatielocatie:
1.
Verwijder voorzichtig de plastic verpakking
en de schuimbeschermingen.
2.
Gooi de verpakking weg volgens de lokale
voorschriften.
3.
Verwijder het onderste voorpaneel. Zie
"De toegangspanelen verwijderen en
installeren" op pagina I-31.
Verwijder vier schroeven (zie Afb. 9) van de
4.
onderkant van de ketel en de pallet.
De ketel installeren en voorbereiden
1.
Schuif de armen van de vorkheftruck onder
de ketel vanaf de voorkant van het toestel
(zie Afb. 9).
Zorg ervoor dat het onderste voor-
î
paneel verwijderd is voor transport.
Zorg ervoor dat u de vorkhefarmen
î
vanaf de voorkant in de ketel plaatst.
Steek de vorkheftruckarmen niet in de ach-
î
terkant, omdat dit de aansluitingen kan be-
schadigen.
Als alternatief kan de ketel ook worden
î
opgetild van bovenaf voor transport, door
het bovenpaneel te verwijderen en de ketel
te hijsen met behulp van een vorkheftruck
I-30
met tiljuk en spanbanden bevestigd in de
hijsringen aan de bovenkant van de warm-
tewisselaarr.
2.
Verplaats het toestel voorzichtig naar de
definitieve positie. Zorg ervoor dat u zich aan de
aanbevolen spelingen houdt (zie "Afmetingen
en minimale afstanden" op pagina A-14).
3.
Als er enige hoogte nodig is voor de
condensaatstroom naar het riool of als er een
installatie voor neutralisatie van condensaat
moet worden geïnstalleerd, plaats het toestel
dan op een basis met voldoende hoogte
(aanbevolen helling naar de afvoer: 3%).
X4

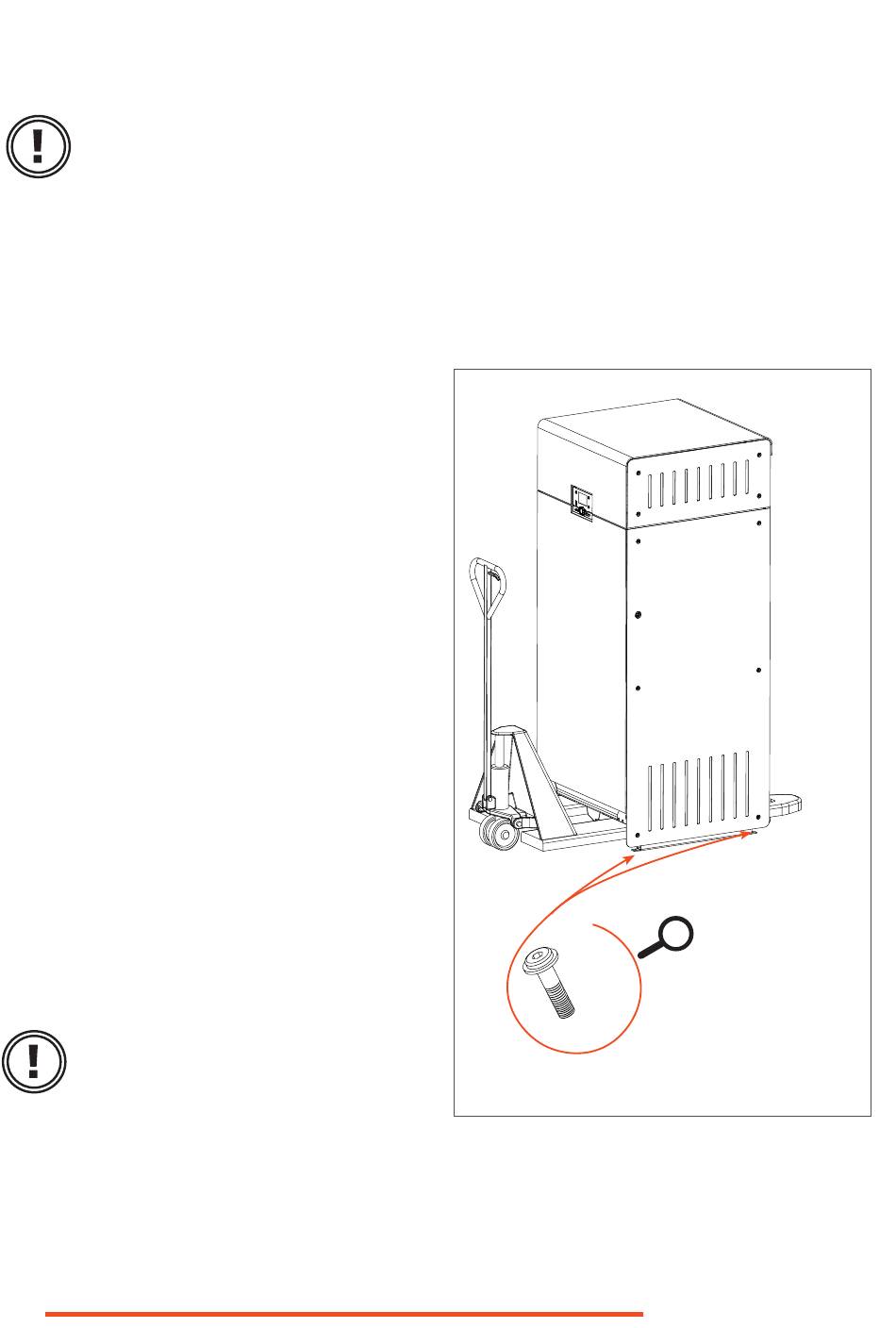

Afb. 9. Transport en installatie van de ketel
Volgende stap(pen):
1.
Installeer het onderste voorpaneel. Zie
"De toegangspanelen verwijderen en
installeren" op pagina I-31.
2.
Voer de vereiste gasconversie uit. Raadpleeg
"Gasconversie" op pagina I-44.
i
4 schroeven die van
de onderkant van de
ketel moeten worden
verwijderd (linker- en
rechterkant), om de
ketel van de pallet te
verwijderen.
A-070336_NL • B_0821
