Ketels in een cascade
In een installatie die uit meerdere ketels bestaat, is
het belangrijk dat het vermogen dat door de ketels
wordt gegenereerd op elk moment wordt aanpast
aan de vraag van de installatie en dat het rendement
van de generatoren altijd optimaal is.
Er kunnen tot 4 ketels in cascade op één rook-
gasafvoersysteem worden aangesloten, en 4 van
dergelijke groepen ketels met hun rookgasafvoer-
systeem kunnen via de besturingseenheid van één
ketel worden aangestuurd.
De ketel met adres 1 wordt beschouwd als cascade
"Master" en de andere zijn "Slaaf".
De Master ketel activeert de vereiste functies en
laat de additionele menu's zien met de parameters
voor gebruik met de cascade opstelling.De ketel is
uitgerust met de volledige logische besturing van
Ketel
Ketel
Aansluiting hoofdbord / X11
A-070336_NL • B_0821
Ketel

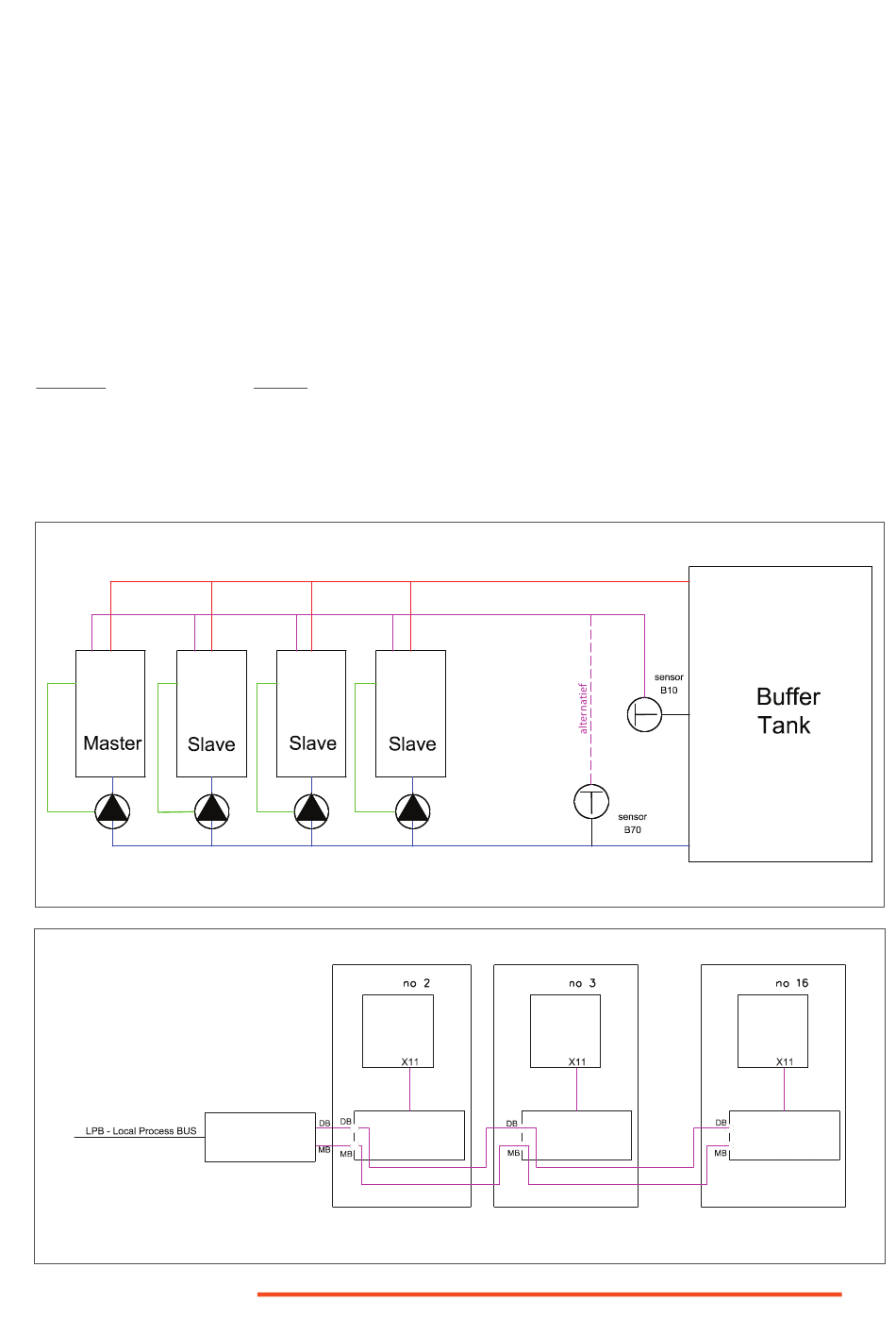

Afb. 35. Werking van een cascadesysteem
Ketel
Hoofdbord
Cascademodule
regelaars (slaves)
Afb. 36. Cascademodule
A
Anvullende informAtie voor de instAllAteur
de cascade en regelt bovendien de stop-/start-
sequentie van elke ketel in functie van de vraag van
de installatie.
De ketels zijn met elkaar verbonden via de
cascademodule (zie Afb. 36). Elke ketel heeft
zijn eigen module die rechtstreeks op het bord is
aangesloten.
Als u meerdere ketels in cascade verbindt
via hun rookgasafvoersysteem, moet u een
rookgasterugslagklep
de
rookgasafvoer
schoorsteenaansluiting. Dit voorkomt dat er
rookgassen terugstromen in een ketel die niet in
bedrijf is. Zie de handleiding die bij het accessoire
wordt geleverd voor aanbevelingen met betrekking
tot de installatie, de instellingen en het onderhoud
ervan.
Ketel
Ketel
Hoofdbord
Cascade
regelaars (slaves)
installeren
van
de
Aanvoer
Retour
Tot 16
ketels
Cascade
tussen
ketel
en
de
Ketel
Hoofdbord
Cascade
regelaars (slaves)
I-67
