De condensaatafscheider reinigen
Voorwaarden:
OFF
Gereedschap en materiaal:
î Sleutel, zeskantkop, maat 4
î Momentsleutel
Procedure:
1.
Koppel de connector los van schakelaar
condensaatniveau (7).
2.
Maak de klem los om de condensaatleiding
(1) tussen de warmtewisselaar en de
condensaatafscheider (6) los te koppelen.
3.
Reinig de leiding. Bewaar ze voor het later
terugplaatsen of vervang ze indien nodig.
4.
Maak de klem los om de ontluchtingsslang
(2) tussen de warmtewisselaar en de
condensaatafscheider (6) los te koppelen.
Bewaar ze voor het later terugplaatsen.
5.
Controleer of de condensaatuitlaat van de
warmtewisselaar en de condensaatafscheider
niet verstopt zijn. Maak indien nodig schoon.
6.
Draai de twee schroeven (3) los en open de
beschermkap van de condensaatafscheider
(4). Bewaar de beschermkap en de schroeven
voor het later terugplaatsen.
1
A-070336_NL • B_0821
2

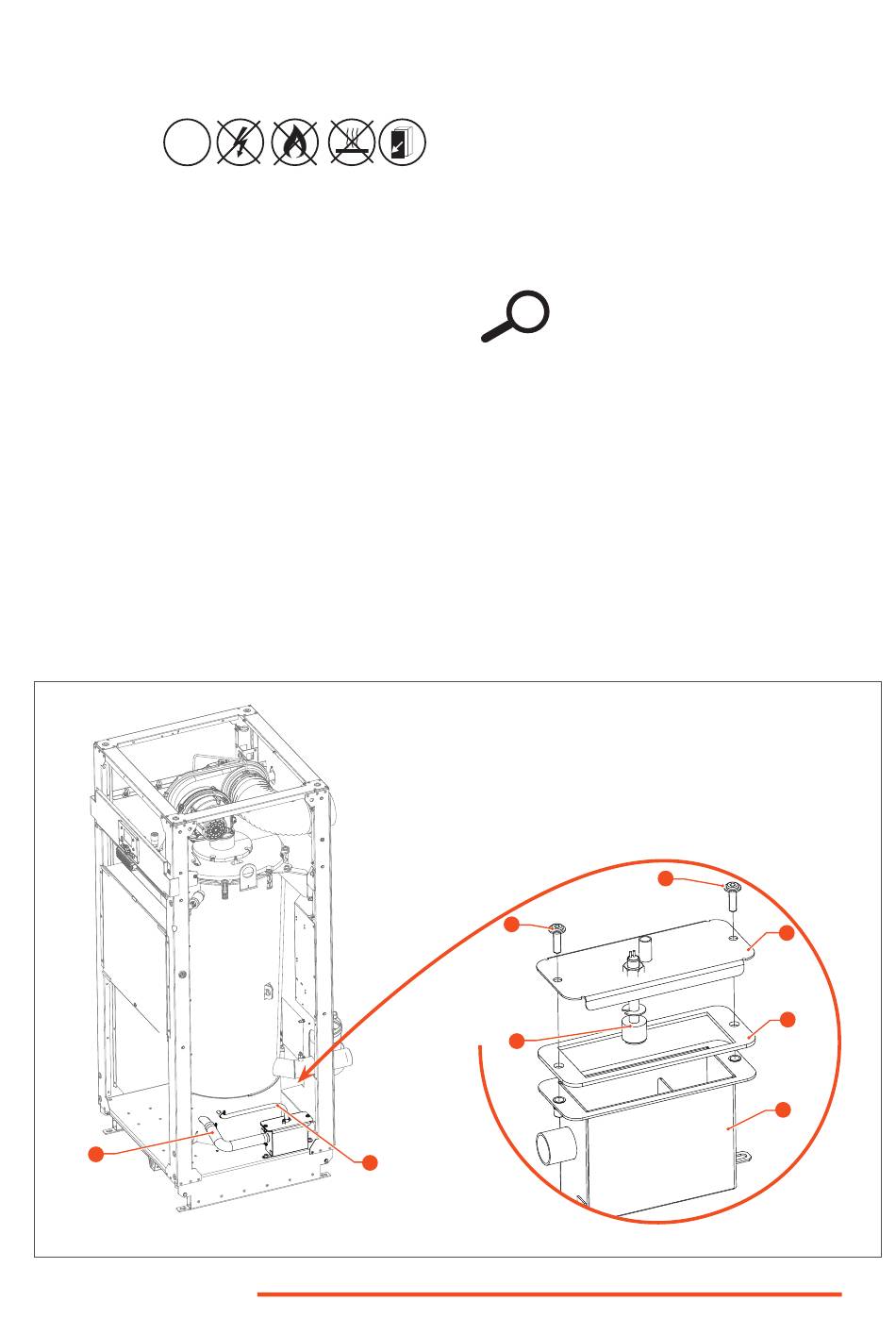

Afb. 26. Condensaatleiding en condensaatafscheider reinigen
7.
Verwijder de pakking van de beschermkap
(5). Gooi de pakking weg.
8.
Veeg de schakelaar condensaatniveau (7) die
aan de beschermkap bevestigd is. Verwijder
en vervang indien nodig.
9.
Reinig de afzettingen in de condensaat-
afscheider (6) met schoon water en een doek.
10.
Veeg het balletje boven de uitlaatleiding
schoon.
Zorg ervoor dat u het balletje in de val
i
terugplaatst voordat u de bescherm-
kap terugplaatst.
11.
Installeer een nieuwe pakking (5) op de
condensaatafscheider (6).
12.
Plaats de beschermkap (4) terug met twee
borgschroeven (3). Draai de schroeven aan
met 6 Nm.
13.
Sluit
de
ontluchtingsslang
de warmtewisselaar en de condensaat-
afscheider (6).
14.
Sluit de condensaatleiding aan op de
inlaat van de condensaatafscheider en de
condensaatafvoer van de warmtewisselaar. .
15.
Sluit de connector aan op de schakelaar
condensaatniveau (7).
Vervolgtaken: Geen
