4 Productbeschrijving

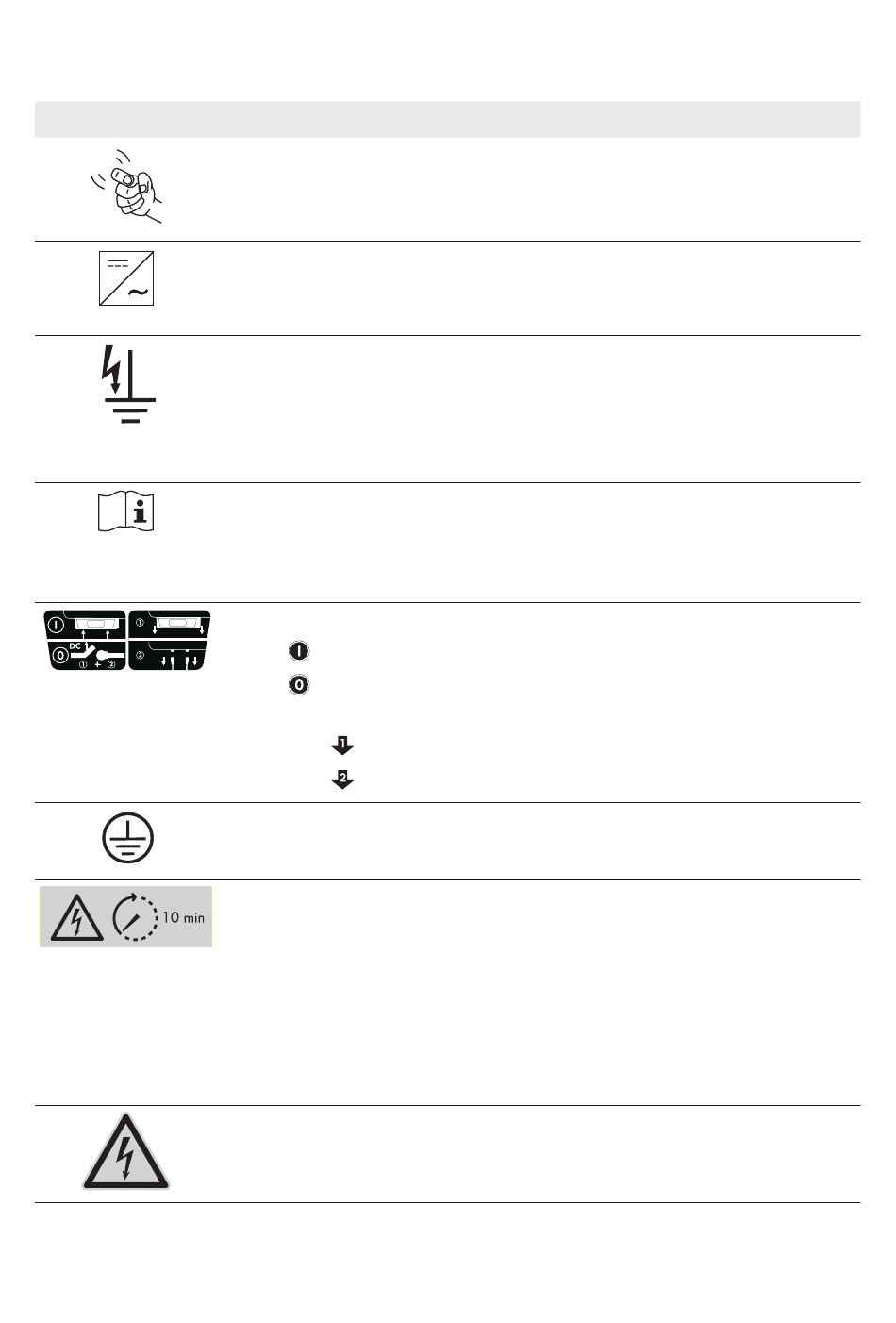

Symbolen op de omvormer en het typeplaatje
Symbool
14
SB13-21TL-BE-nl-11
Toelichting
U kunt de display activeren en bedienen door op de behuizingsdeksel te
kloppen (zie hoofdstuk 9.3, pagina 48).
Omvormer
Samen met de groene led geeft het symbool de bedrijfstoestand van om-
vormer aan.
Aardlek
Samen met de rode led geeft het symbool aan dat er een aardlek binnen
de PV-generator is opgetreden of ten minste een van de varistoren in de
omvormer defect is (zie het servicehandboek op www.SMA-Solar.com
voor meer informatie over het verhelpen van fouten).
Documentatie in acht nemen
Samen met de gele led geeft het symbool een fout of een storing aan
(zie het servicehandboek op www.SMA-Solar.com voor meer informatie
over het verhelpen van fouten).
Werking van de ESS*:
•
Als de ESS is ingestoken, is de DC-stroomkring gesloten.
•
Om de DC-stroomkring te onderbreken moet u de volgende
stappen achtereenvolgens uitvoeren:
–
Trek de ESS uit de omvormer.
–
Ontgrendel alle DC-connectoren en trek ze eruit.
Aardleiding
Dit symbool markeert de plaats voor de aansluiting van een aardleiding.
Levensgevaar door hoge spanningen in de omvormer, houd een wacht-
tijd van 10 minuten aan.
Op de spanningvoerende onderdelen van de omvormer staan hoge
spanningen die levensgevaarlijke elektrische schokken kunnen veroorza-
ken. Voordat er werkzaamheden aan de omvormer verricht worden,
moet deze altijd op de in dit document beschreven manier spanningsvrij
worden geschakeld (zie hoofdstuk 10 "Omvormer spanningsvrij schake-
len", pagina 49).
Levensgevaar door elektrische schok
Het product werkt met hoge spanningen. Alle werkzaamheden aan het
product mogen uitsluitend door vakmensen worden uitgevoerd.
