6 Elektrische aansluiting
Overzicht van het aansluitpaneel:

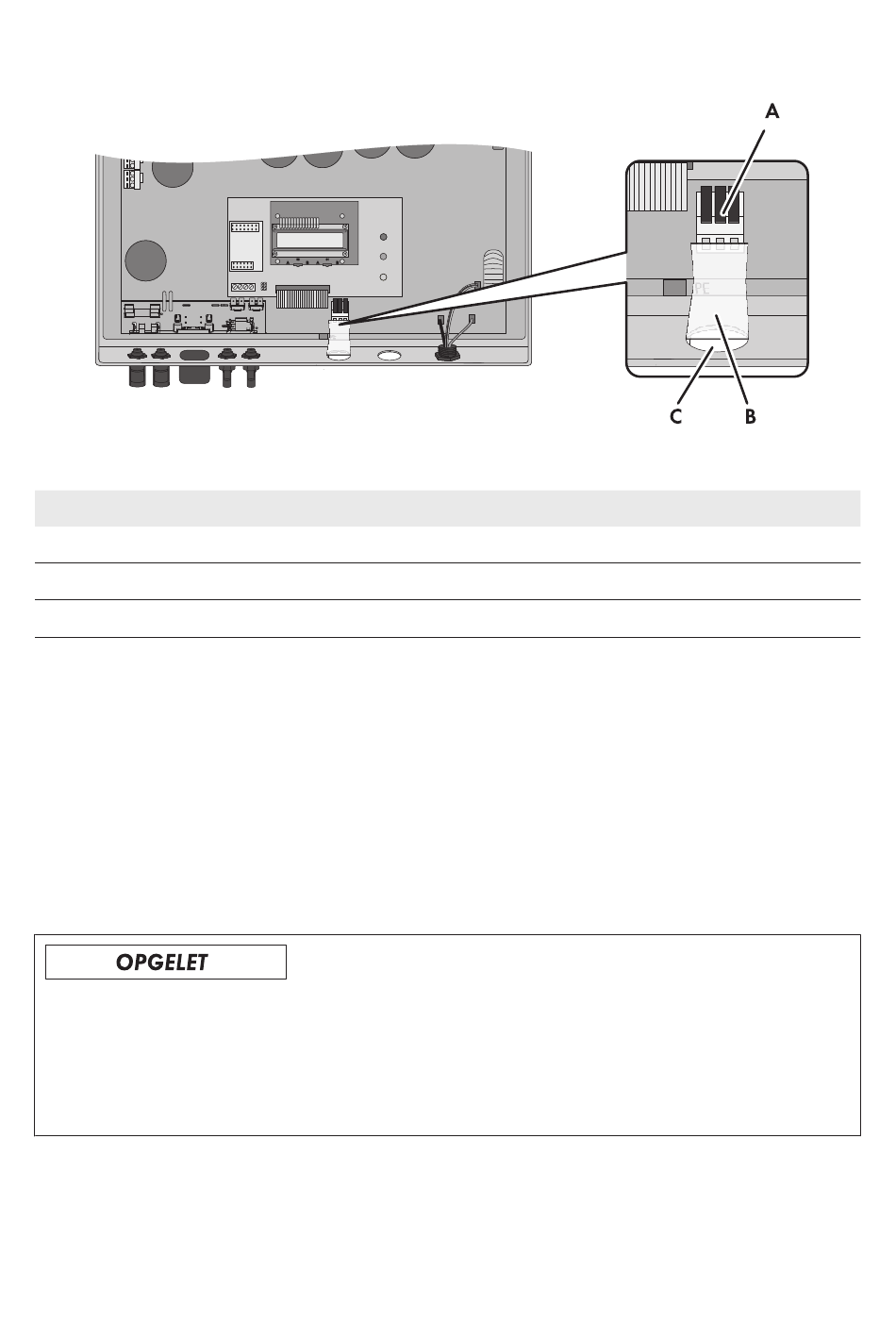

Afbeelding 10: Storingsmeldrelais binnenin de omvormer
Positie
A
B
C
Voorwaarde:
☐ Er moet worden voldaan aan de technische eisen van het storingsmeldrelais (zie hoofdstuk 11
"Technische gegevens", pagina 51).
Kabelvereisten:
☐ De kabel moet dubbel geïsoleerd zijn.
☐ buitendiameter: 5 mm ... 12 mm
☐ aderdoorsnede: 0,08 mm² ... 2,5 mm²
☐ Het type kabel en de installatiewijze moeten geschikt zijn voor het beoogde gebruik en de
plaats van gebruik.
Onherstelbare schade aan het storingsmeldrelais door te hoge contactbelasting
• Houd de maximale schakelspanning en maximale schakelstroom aan (zie hoofdstuk 11
"Technische gegevens", pagina 51).
• Als u het storingsmeldrelais op het openbare stroomnet aansluit, moet het storingsmeldrelais
met een eigen leidingbeveiligingsschakelaar worden beveiligd.
32
SB13-21TL-BE-nl-11
Aanduiding
Aansluitklemmen van het storingsmeldrelais
Kabeltraject
Behuizingsopening met blindstop
SMA Solar Technology AG
Bedieningshandleiding
