6 Elektrische aansluiting

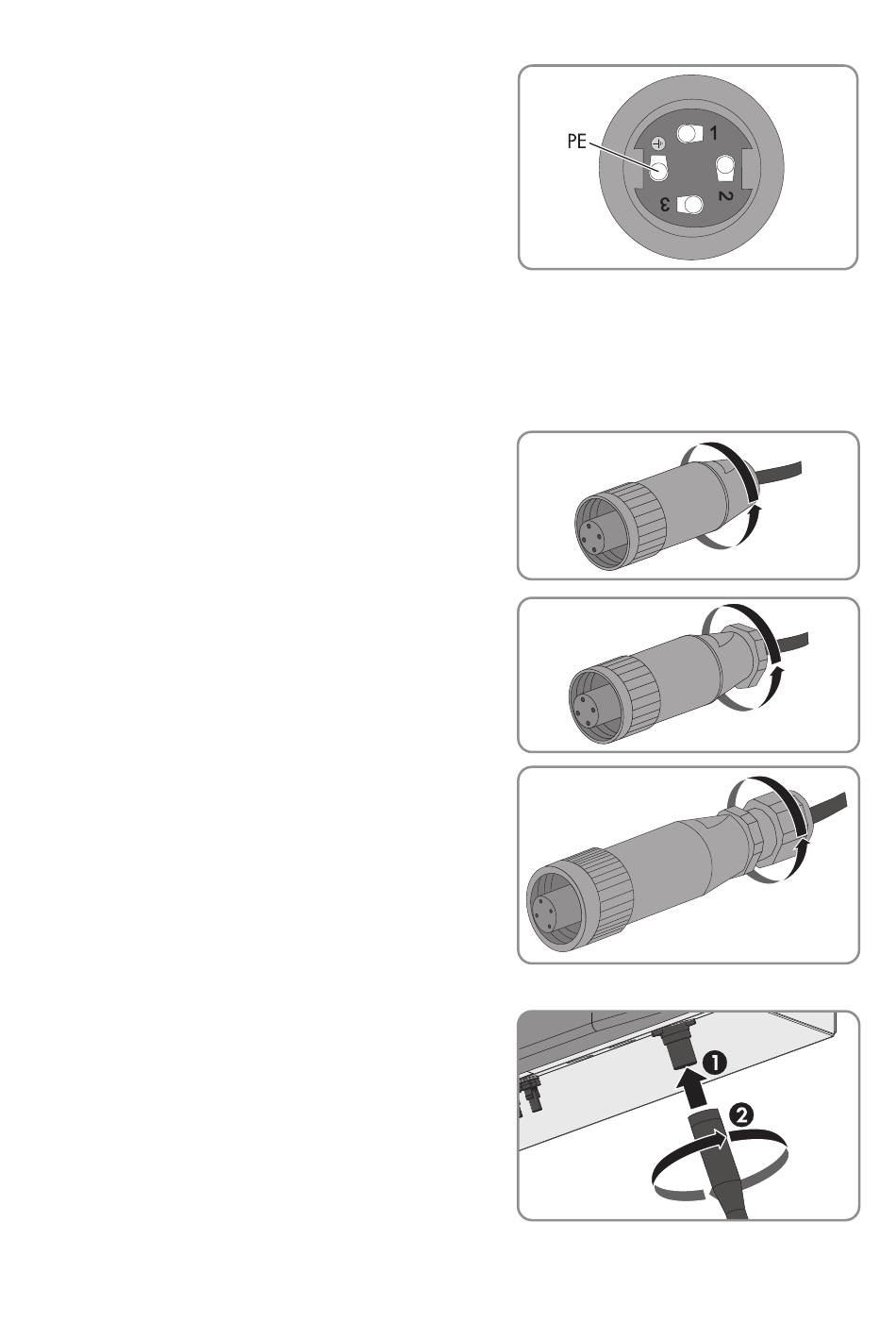

• Steek de aardleiding (PE) in de schroefklem
met het aardingssymbool van het
businzetstuk en draai de schroef vast.
• Steek N of (bij splitphase) L2 in de schroefklem 1 van het businzetstuk en draai de
schroef vast.
• Steek L of (bij splitphase) L1 in de schroefklem 2 van het businzetstuk en draai de schroef
vast.
10. Controleer of alle leidingen stevig in het businzetstuk zitten.
11. Draai de schroefmof stevig op het businzetstuk.
12. Als de drukbout, klemkorf en afdichtring worden
gebruikt, draai dan de drukbout stevig op de
schroefmof. De klemkorf wordt daarbij in de
schroefmof gedrukt en is niet meer zichtbaar.
13. Als de kabelschroefverbinding wordt gebruikt,
draai de kabelschroefverbinding dan stevig op
de schroefmof.
☑ De AC-contrastekker is gemonteerd.
14. Steek de AC-contrastekker in de AC-bus op de
omvormer en schroef hem vast. Verwijder indien
nodig eerst de beschermkap van de AC-bus.
