nl
3.1.2

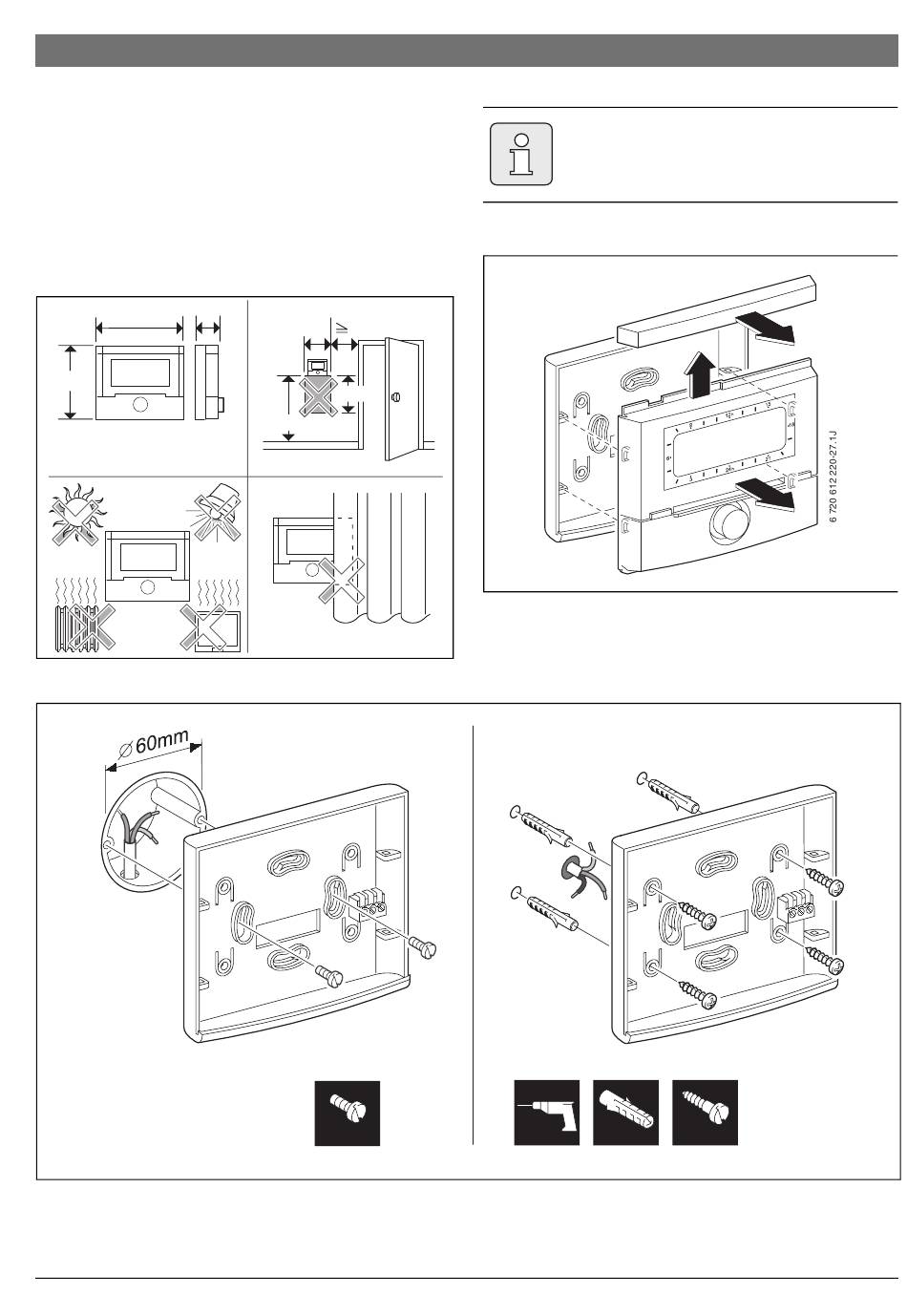

Montage op de muur
De regelkwaliteit van de regelaar is afhankelijk
van de montageplaats.
De montageplaats (Regelruimte) moet voor de
regeling van de verwarming geschikt zijn.
B Kies een montageplaats.
35 mm
134 mm
119 mm
Afb. 8
6 720 612 220-07.1R
Afb. 10
0,3 m
0,3 m
0,6 m
1,2 - 1,5 m
6 720 612 481-03.1R
3,5 mm
Installatie (Alleen voor de installateur) | 11
Het montageoppervlak op de muur
moet egaal en vlak zijn.
B Trek bovenstuk en schuifraam van de voet.
Afb. 9
B Monteer de voet.
6 mm
6 mm
1.
2.
3.
3,5 mm
6 720 613 401 (2007/01)
