nl
2.5
Installatievoorbeelden

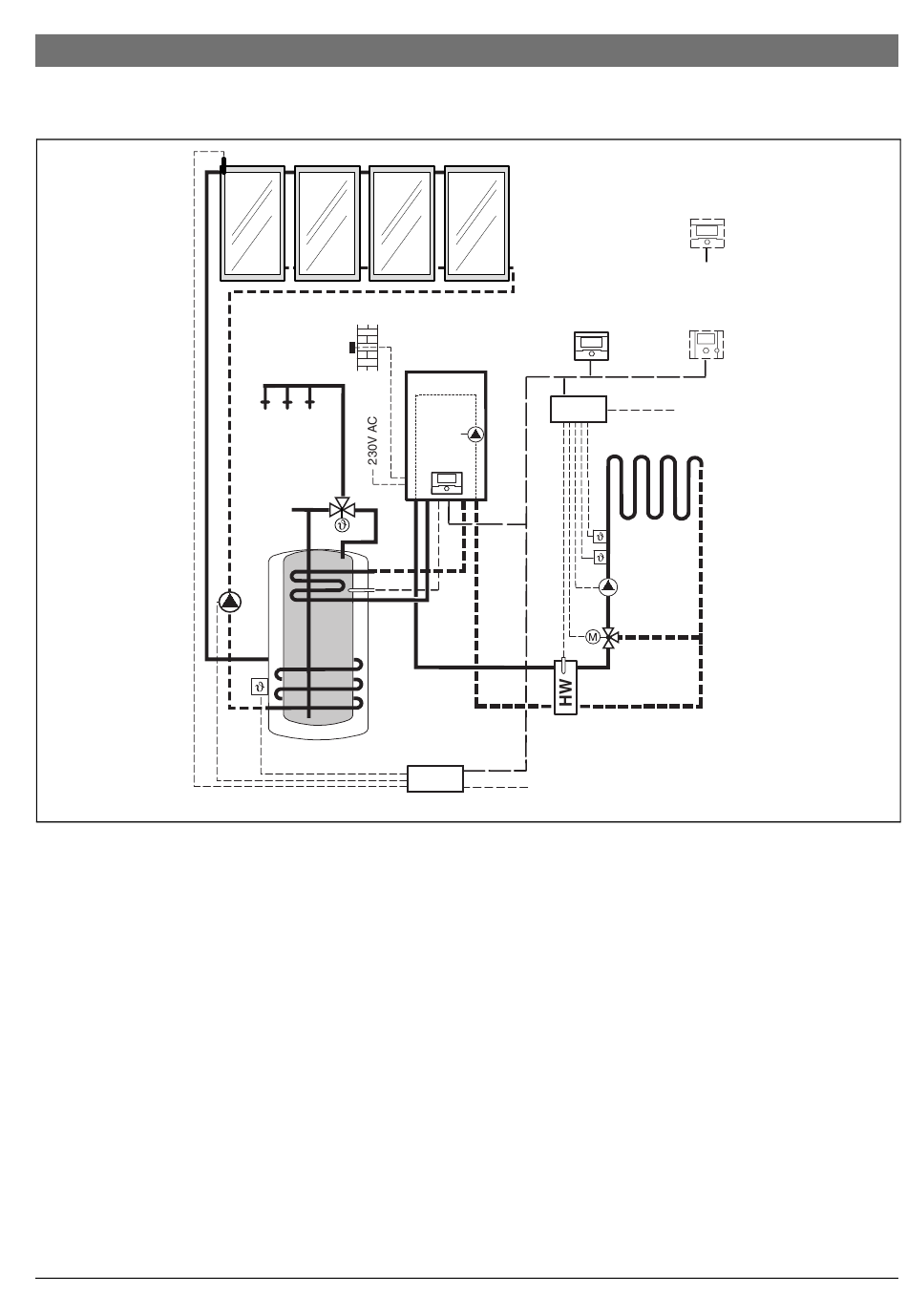

Afb. 3
Vereenvoudigd installatieschema (Voor montage geschikte afbeelding en overige mogelijkheden
in de planningsdocumentatie)
AF
Buitentemperatuurvoeler
FB 10
Afstandsbediening
FB 100 Afstandsbediening
FK
Platte collector
FW 100 Weersafhankelijke regelaar met solarre-
geling
HK
CV-circuit
HP
Verwarmingspomp
HW
Hydraulische poort
IPM 1
Module voor een CV-circuit
ISM 1
Module voor solarwarmwaterbereiding
KW
Koudwateraansluiting
M
Mengklepmotor
MF
Aanvoertemperatuurvoeler van
gemengd CV-circuit
T
1
AF
WW
TWM
KW
SF
SP
T
2
S...solar
FK
FW 100
IPM1
HP
1)
FW 100
VF
ISM1
230V AC
P
Circulatiepomp CV-circuit
SF
Boilertemperatuurvoeler (NTC)
SP
Solarpomp
S...solar Solarcombiboiler
T
Collectortemperatuurvoeler
1
T
Boilertemperatuurvoeler verwarmings-
2
waterzijde onder
TB
Temperatuurbewaker
TWM
Thermostatische drinkwatermengklep
VF
Gemeenschappelijke aanvoervoeler
WW
Warmwateraansluiting
1)
De FW 100 kan naar keuze in de warm-
tegenerator of op de muur worden
gemonteerd.
2)
Optioneel FB 10 of FB 100
Gegevens over het toebehoren | 9
2)
FB 100
1)
2)
FB 10
230V AC
HK
TB
MF
P
M
6 720 613 557-01.2O
6 720 613 401 (2007/01)
