Montagehandleiding
5.1.3

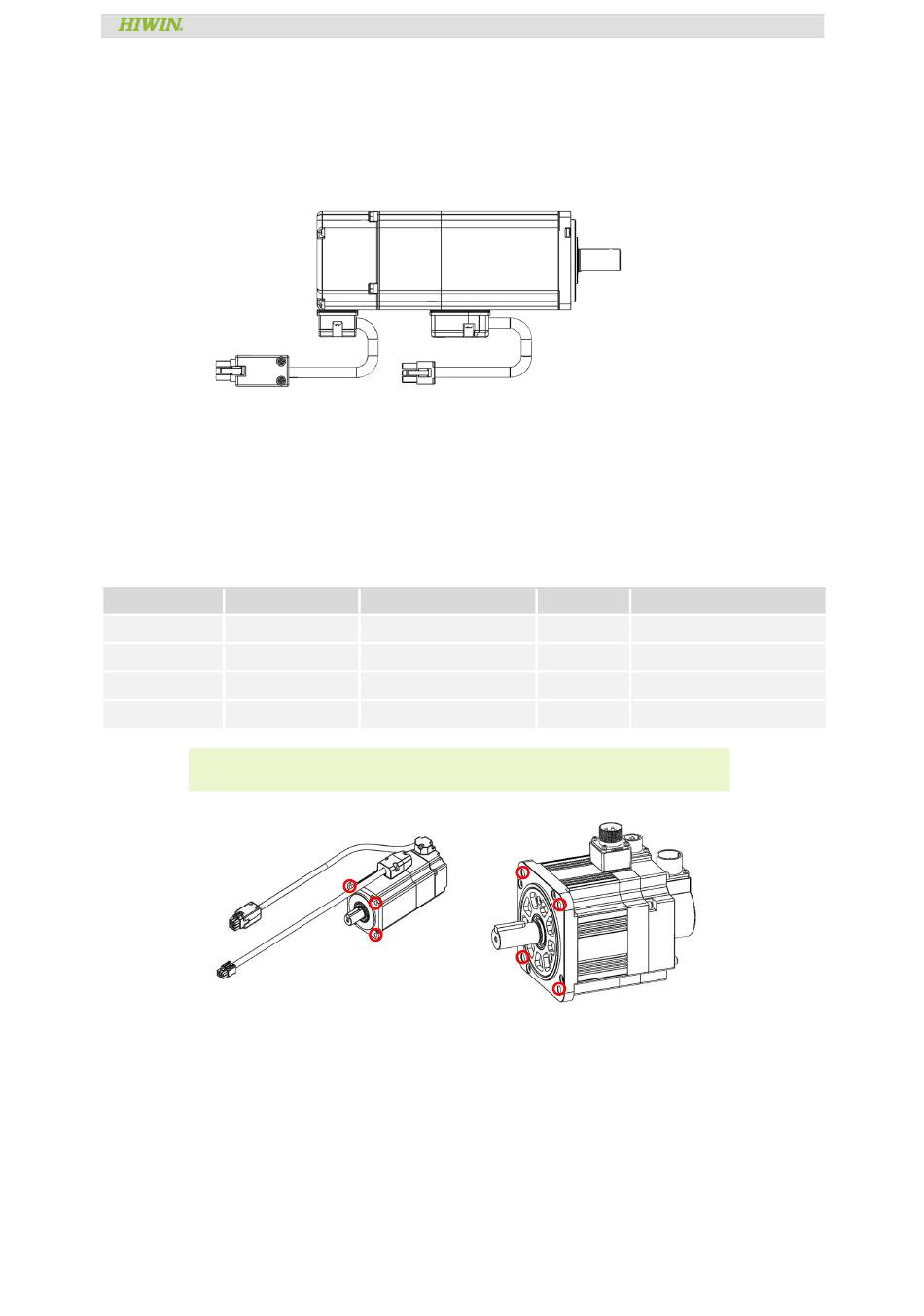

Installeren van de servomotor
5.1.3.1
Motor
Uitlijning
Horizontaal: De kabelgeleiding moet naar beneden wijzen om het binnendringen van olie of
water te voorkomen.
Verticale richting: Als de motorspindel met de reductiekast naar boven is gemonteerd, moet een
afdichtring worden gebruikt om te voorkomen dat olie van de reductiekast in de motor stroomt.
Installatie-aansluiting
De nominale specificaties van de motor (nominaal vermogen, nominaal draaimoment en
nominaal toerental) komen overeen met toegestane continue waarden bij een
omgevingstemperatuur van 40 °C (vanaf 40 tot 50 °C reductie ter vermijden van condensatie en
ijsvorming) als de servomotoren met de volgende koellichamen en schroeven worden
geïnstalleerd.
Motor
PCD-schroefgat (mm)
50 W tot 100 W
4,3
200 W tot 400 W
5,5
750 W
6,6
1 kW tot 2 kW
9
Aanwijzing
1 Nm = 10,1972 kgf cm
Beschermende constructie
De beschermende constructie van de HIWIN-servomotor wordt hieronder beschreven.
AC-servomotoren van de serie EM1
Aansluiting (mm)
200x200x6, aluminiumplaat
250x250x6, aluminiumplaat
250x250x6, aluminiumplaat
400x400x20, ijzeren plaat
EM1-01-1-NL-2307-MA
Montage en aansluiting
Schroeftype
Aandraaimoment
2*M4x20
1,63 Nm (16,6 kgf cm)±10%
4*M5x20
3,28 Nm (33,4 kgf cm)±10%
4*M6x20
5,58 Nm (56,9 kgf cm)±10%
4*M8x20
13,5 Nm (138 kgf cm)±10%
Pagina 46 van 84
