Montagehandleiding

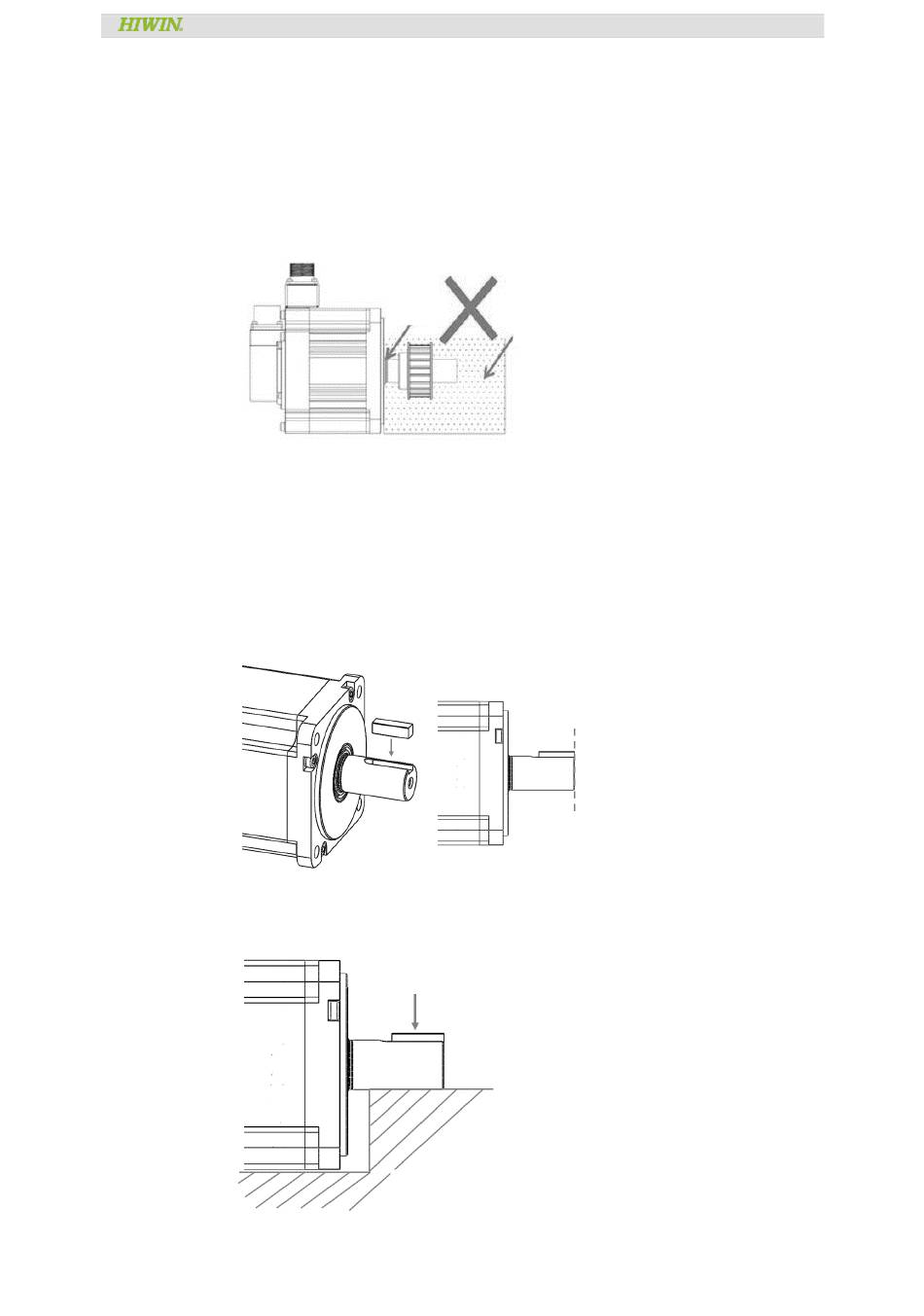

5.1.3.2
Afdichtring
Als de servomotorspindel en de flensopening in de bedrijfsomgeving gemakkelijk
beschadigd kunnen raken door oliespatten, gebruikt u een motor met afdichtring.
Controleer de bedrijfsomgeving om er zeker van te zijn dat het materiaal van de afdichtring
geschikt is.
De afdichtring mag niet dieper dan het olieoppervlak worden ingebracht, aangezien er
anders olie door de opening van de motorflens kan binnendringen en de servomotor kan
beschadigen.
5.1.3.3
Paspen
Installatieprocedure:
1
Reinig de paspengroef.
2
Reinig de paspen.
3
Druk de paspen zonder vervorming in de spindel.
4
Plaats de paspen op de paspengroef.
5
Steun de spindel tegen een solide oppervlak. Let erop dat de paspen verticaal wordt
ingeschoven. De indruksnelheid moet minder dan 400 mm/min zijn. Sla geen componenten
in.
Verticaal drukken kracht < 10 kg
AC-servomotoren van de serie EM1
Afdicht
Olie
Lijn de paspen met de spindel uit
Leun tegen een vast oppervlak aan
EM1-01-1-NL-2307-MA
Montage en aansluiting
Pagina 48 van 84
