Installatie
1
Om de controller aan de muur te bevestigen
1. Selecteer de gewenste positie voor de controller en volg de afmetingen die zijn aangegeven in de
afbeelding, boor de gaten die nodig zijn om het wandmontagepaneel aan het oppervlak te bevestigen.
De boormaat hangt af van de afmeting van het bevestigingsmiddel vereist door het type wand en de
dikte.
2. Bevestig het wandmontagepaneel aan de controller volgens het schema en gebruik de meegeleverde
schroeven en ringen.
3. Bevestig het montagepaneel met vier bouten aan de muur (oppervlak).
4. Gebruik voor horizontale wandmontage een waterpas om de controller in de juiste horizontale positie
te brengen.
2

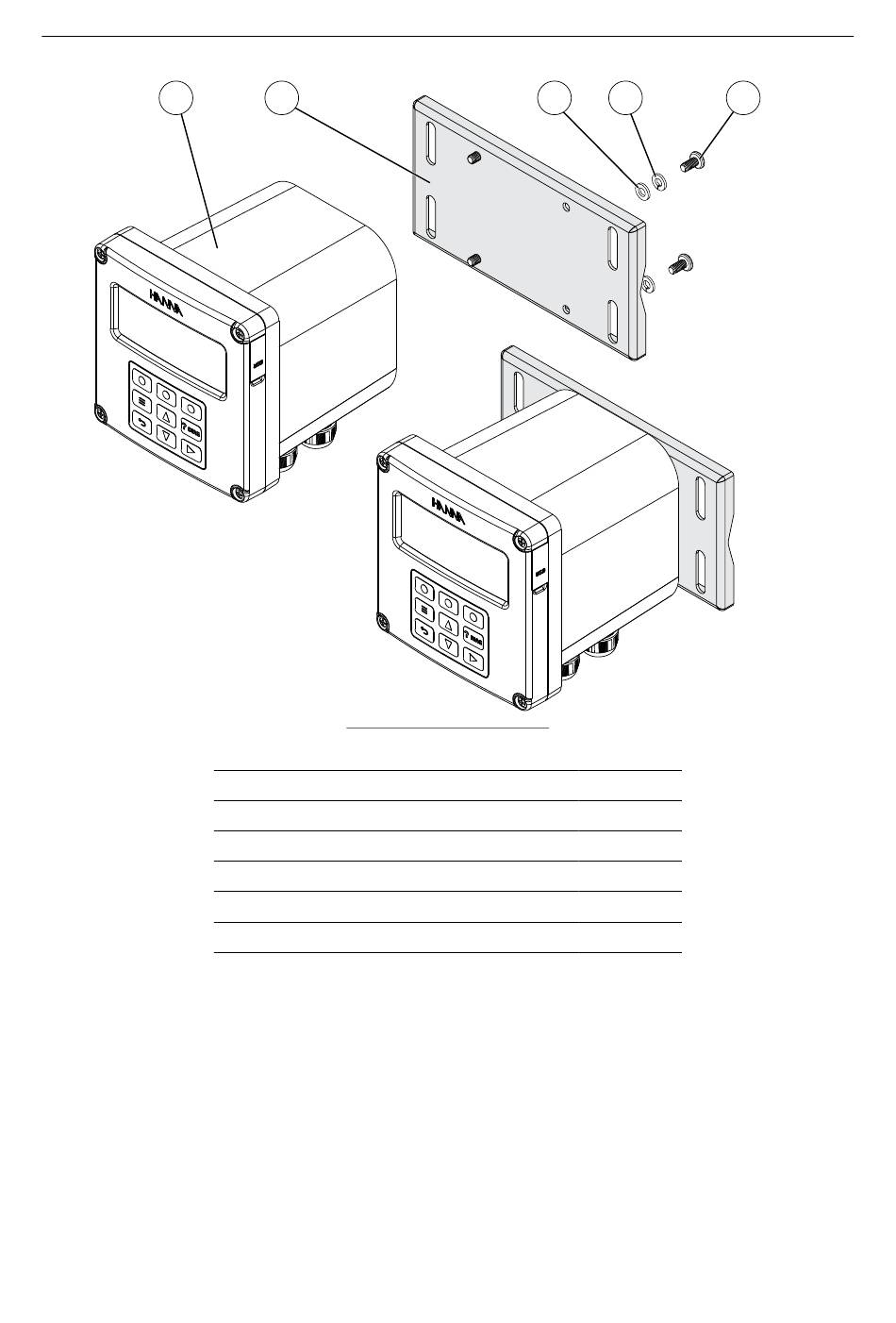

7 Schema voor wandmontage
Label
Beschrijving
1
Procesregelaar
2
Verzinkt paneel voor wandmontage
3
Vlakke sluitring voor M6-schroef
4
Veerring voor M6-schroef
5
M6 x12 mm schroef (DIN 7985)
3
4
Aantal
1
1
4
4
4
20
5
