Besturingsmodi & Algoritmes
Proportionele regeling batch pH-proces met pomp als extern doseerapparaat
Net als bij aan/uit-regeling kan een doseeroplossing voor proportionele controle een zuur of een base zijn,
afhankelijk van de gewenste resultaten, en de controlewijze kan hoog of laag worden ingesteld.
Als Proportionele regeling is ingeschakeld in Instellingen, is de doseertijd afhankelijk van de afwijking, de
controleperiode en hoe ver de meting van het instelpunt verwijderd is. De controller zal de aan- en uit-tijden
in de gedefinieerde controleperiode variëren.
Eenmaal ingeschakeld en binnen de afwijking, is de duur van de geactiveerde regeling evenredig met de
variatie, naarmate de meetwaarde het instelpunt nadert, neemt de aan-periode af.
Bij het configureren van de instellingswaarden voor deze regeling is het belangrijk om de
Ô
dynamiek van het proces te begrijpen. Dit kan worden bepaald door handmatig chemicaliën aan
het proces toe te voegen en te zien hoe lang het duurt om te reageren. De regelperiode moet
ongeveer 1,5 keer zijn voordat het systeem reageert. Als deze tijd te kort is, veroorzaakt een extra
dosis overschrijding van het gewenste instelpunt, als het te lang is, kan het instelpunt nooit worden
bereikt.
Relay
Relay

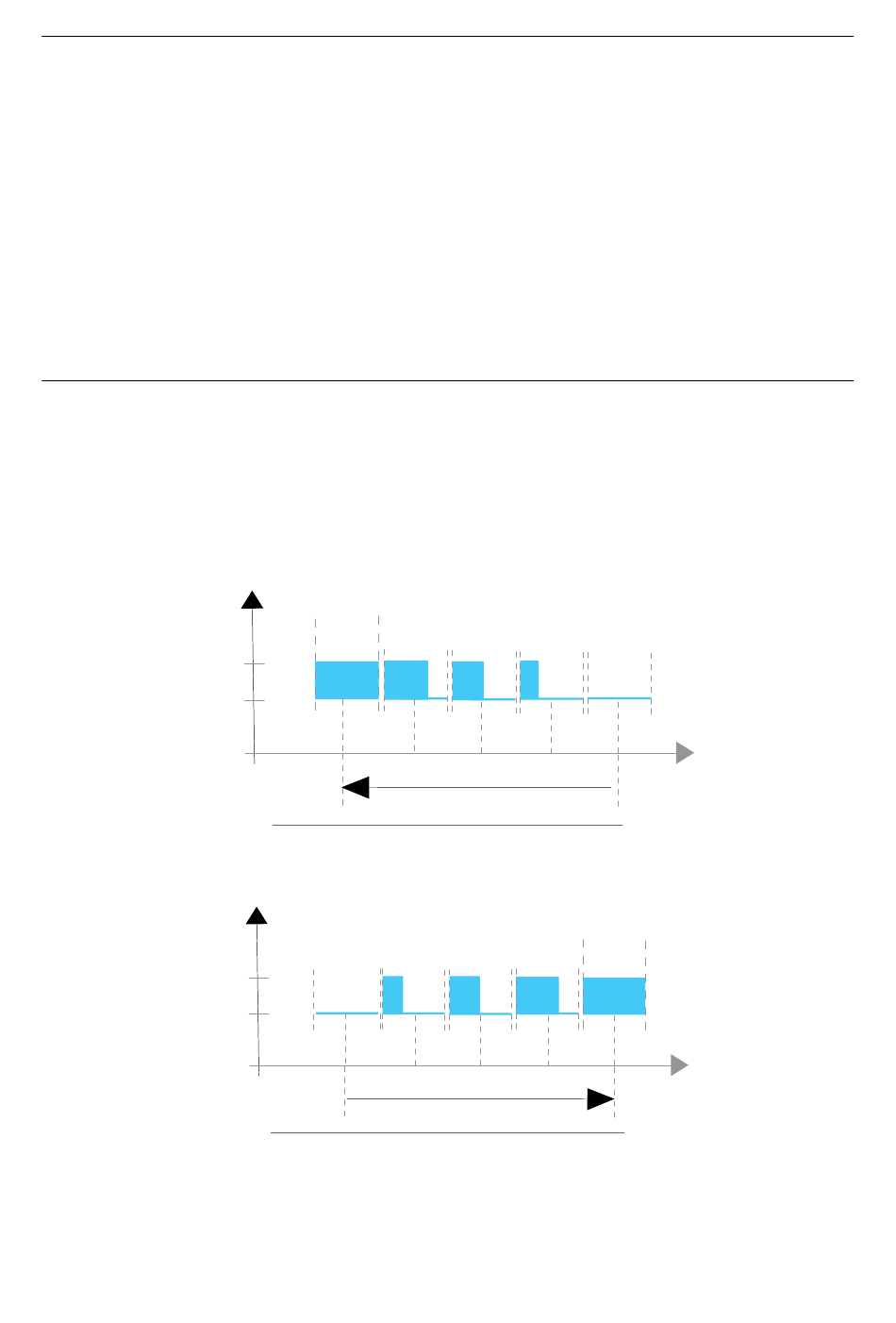

De volgende grafieken illustreren hoe de invoerparameters werken.
Relais Op tijd is evenredig met Instelpunt-variatie over de regelperiode.
Control
period
On
Off
100%
Controle laag met relais aan, instelpunt & afwijking
On
Off
SP
0%
Controle hoog met relais aan, instelpunt & afwijking
Control Low for HI510 base-dosing solution
75%
50%
25%
Deviation
Control High for HI510 acid-dosing solution
25%
75%
50%
Deviation
SP
0%
Control
period
100%
96
