4.1.3. Paneelmontage
Binnendiepte, breedte en hoogte
• 122 mm minimale binnendiepte, d.w.z. de afmeting die achter het paneel uitstrekt
• 138 mm breedte x 138 mm hoogte
• paneeldikte kan oplopen tot 10 mm, afhankelijk van materiaal

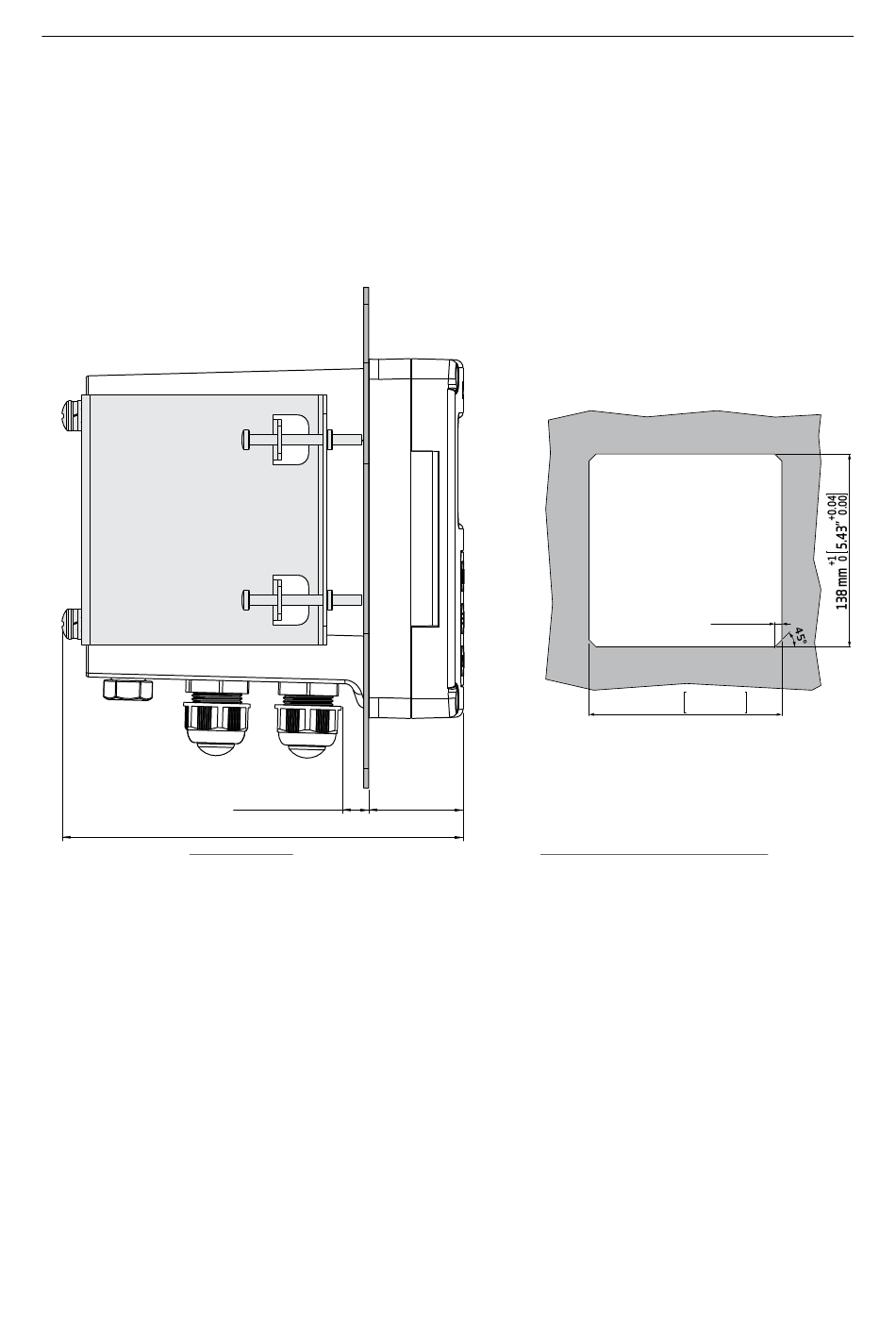

8 Binnendiepte
Hardware voor paneelmontage en stappen
De controller kan in een paneel worden gemonteerd. Gebruik twee beugels en de juiste, meegeleverde
hardware, inclusief een externe pakking en verschillende soorten schroeven.
11 mm [ 0.433" ]
38 mm [ 1.5" ]
160 mm [ 6.3" ]
+1
138 mm
5.43"
0
9 Uitsparing voor paneelmontage
Installatie
5 mm [ 0.2" ]
+0.04
0.00
