4. ONDERHOUD

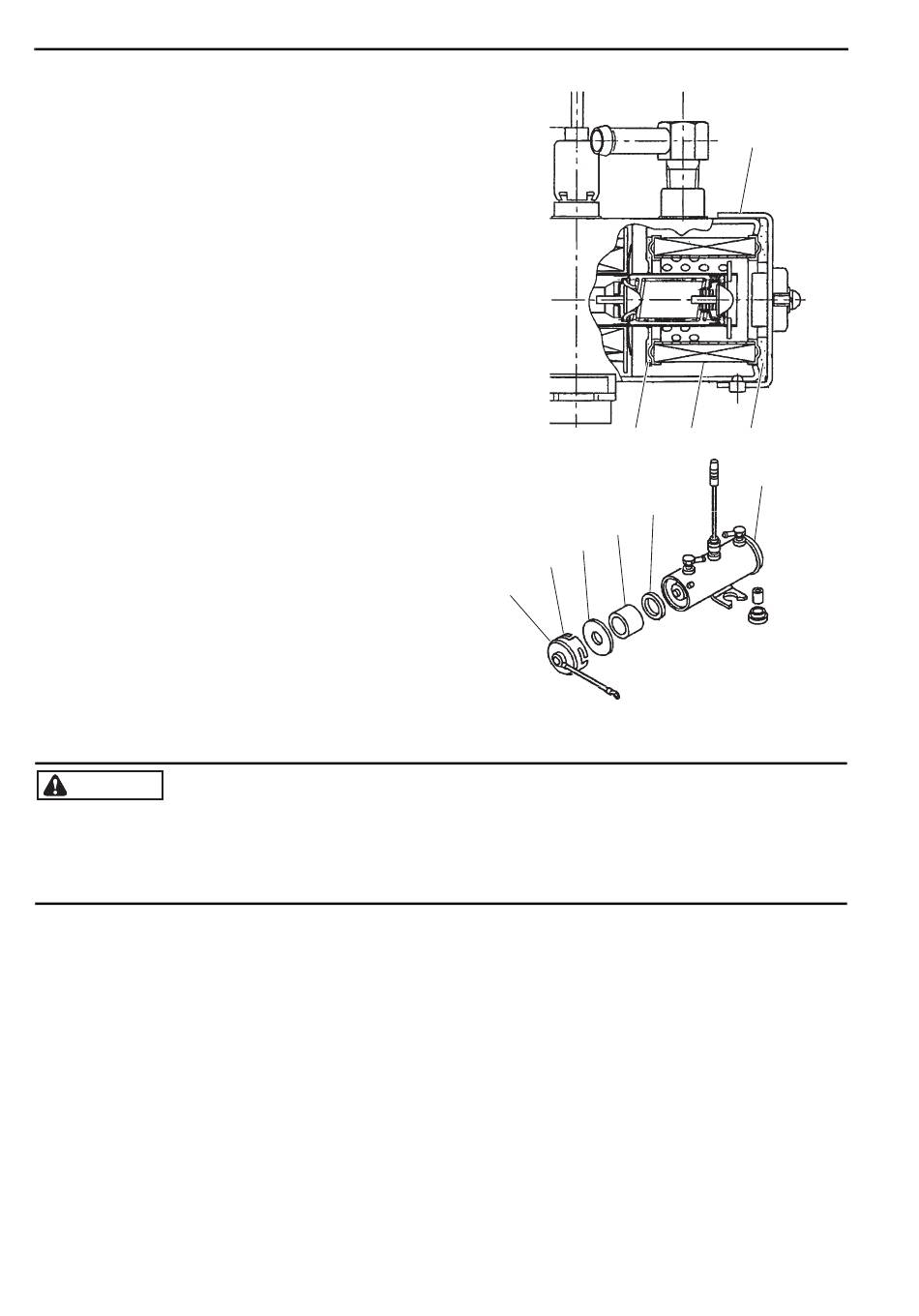

Demonteren en monteren
1. Draai de afdekking (4) los met een sleutel en verwijder
ze.
2. Verwijder pakking (5), filter (6) en pakking (7) in deze
volgorde.
3. Vervang de filter (6) en de pakkingen (5) en (7) door
nieuwe exemplaren.
Nummer reparatiekit: VI894337-0220
4. Monteer de bovenstaan de onderdelen in de
omgekeerde volgorde van de demontage. Plaats eerst
pakking (5) in afdekking (4) en bevestig deze met
behulp van de sleutel goed aan de elektromagnetische
pomp.
Werktuig: sleutel (17 mm)
5. Plaats de elektromagnetische pomp op de gespecifi-
ceerde plaats en bevestig ze met de montagebout (3).
Aanhaalmoment:
8,6 tot 10,6 N•m {6 tot 8 lbf•ft}
6. Bevestig de slang (2) met de klem (1) aan de elektro-
magnetische pomp.
OPGELET
Vergeet de pakking niet te vervangen door een nieuw exemplaar. Reinig voor de montage de afdekking, de mag-
neet etc.
Controleer bovendien zorgvuldig of de pomp luchtdicht is.
Copyright©2018 Kobelco Construction Machinery Co.,Ltd. All rights reserved. [S2LF00021NL12] [1005CsCsspWbYs]
5
4
MAGNEET
4-58
4
7
6
5
ELEKTRO-
MAGNETISCHE
POMP
7
6
