1. VEILIGHEIDSVOORSCHRIFTEN

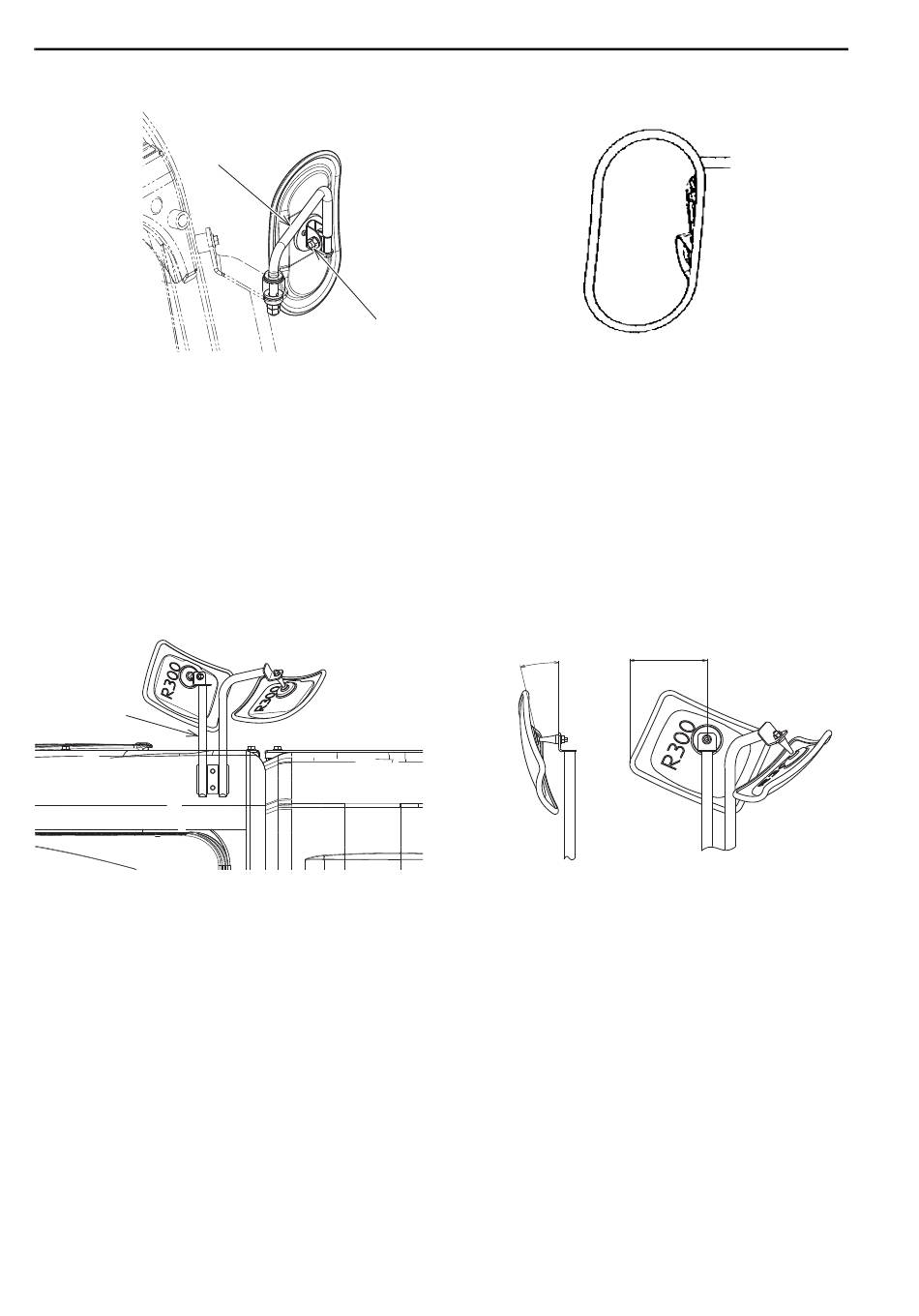

Spiegel A
1
•
Stel de spiegel (A) zo in dat de bestuurder de persoon kan zien die links achter de machine staat (of een paal
van 1,5 m hoog en 30 cm diameter).
•
Plaats de spiegel zoals weergegeven op de bovenstaande figuur.
•
Plaats de spiegel zo dat de spiegel (A) niet in contact komt met de beugel (1) van de spiegel.
•
Als de spiegel (A) bij het instellen stroef beweegt, draait u de moer (2) van de spiegel los en stelt u de spiegel in.
Aanhaalmoment van moer (2) M10: 18,6 tot 25,5 N•m (13,7 tot 18,8 lbf•ft)
•
Stel de spiegel zo in dat de op de rechter figuur getoonde machinezijde zichtbaar is in de spiegel.
•
Raadpleeg de vorige pagina voor informatie over de zichtbare zone.
Spiegel B (Wanneer uitgerust met een zijzichtcamera)
3
•
Stel de spiegel zo in dat een persoon die rechts voor de machine staat (of een paal van 1,5 m hoog en 30 cm
diameter) zichtbaar is voor de bestuurder.
•
Plaats de spiegel zoals weergegeven op de bovenstaande figuur.
E: 145 mm {5,8"} (referentiewaarde)
F: 14 graden (referentiewaarde)
•
Plaats de spiegel zo dat de spiegel (B) niet in contact komt met de beugel (3) van de spiegel.
•
Voor informatie over de zichtbare zone, verwijzen wij naar de gearceerde zone op 1.12.
Copyright©2018 Kobelco Construction Machinery Co.,Ltd. All rights reserved. [S2LF00021NL12] [1005CsCsspWbYs]
2
F
1-48
E
