Brine-installatie
7.1
Aansluitdiagram
Leidingaansluitingen in afbeelding:
1
Brine van, tijdens ontdooien
3
Brine naar
6
Brine van, normaal bedrijf
7
Brine naar, tijdens ontdooien
10 Brine van, tijdens ontdooien
14 Brine, expansieleiding wanneer buitenunit op hoger niveau is geplaatst
Verplaatste aanvoerleidingsensor
voor het brinesysteem
Ontluchtingsklep
Veiligheidsklep 1,5 bar
Manier 1
Positie van de ontluchtingstank en het
expansievat van het brinecircuit, wanneer
de buitenunit op dezelfde hoogte of lager
is geplaatst dan de warmtepomp.
Afsluitklep
Brinecircuit
Vulkraan
Als de buitenunit op hetzelfde niveau of lager
dan de warmtepomp wordt geïnstalleerd, kan
het bijgeleverde kunststof vat worden gebruikt.
Het bovenstuk van de buitenunit mag niet
boven het vloeistofpeil in het vat uitkomen.
Nummer Naam
1
Retourleiding, brine
2
Aanvoerleiding, brine
3
Afsluitklep (onderdeel van de vulkraan)
4
Afsluitklep (onderdeel van de vulkraan)
5
Afsluitklep (onderdeel van de vulkraan)
6
Filter (onderdeel van de vulkraan)
7
Afsluitklep (onderdeel van de vulkraan)
16
6
5
4
Warmtepomp
3

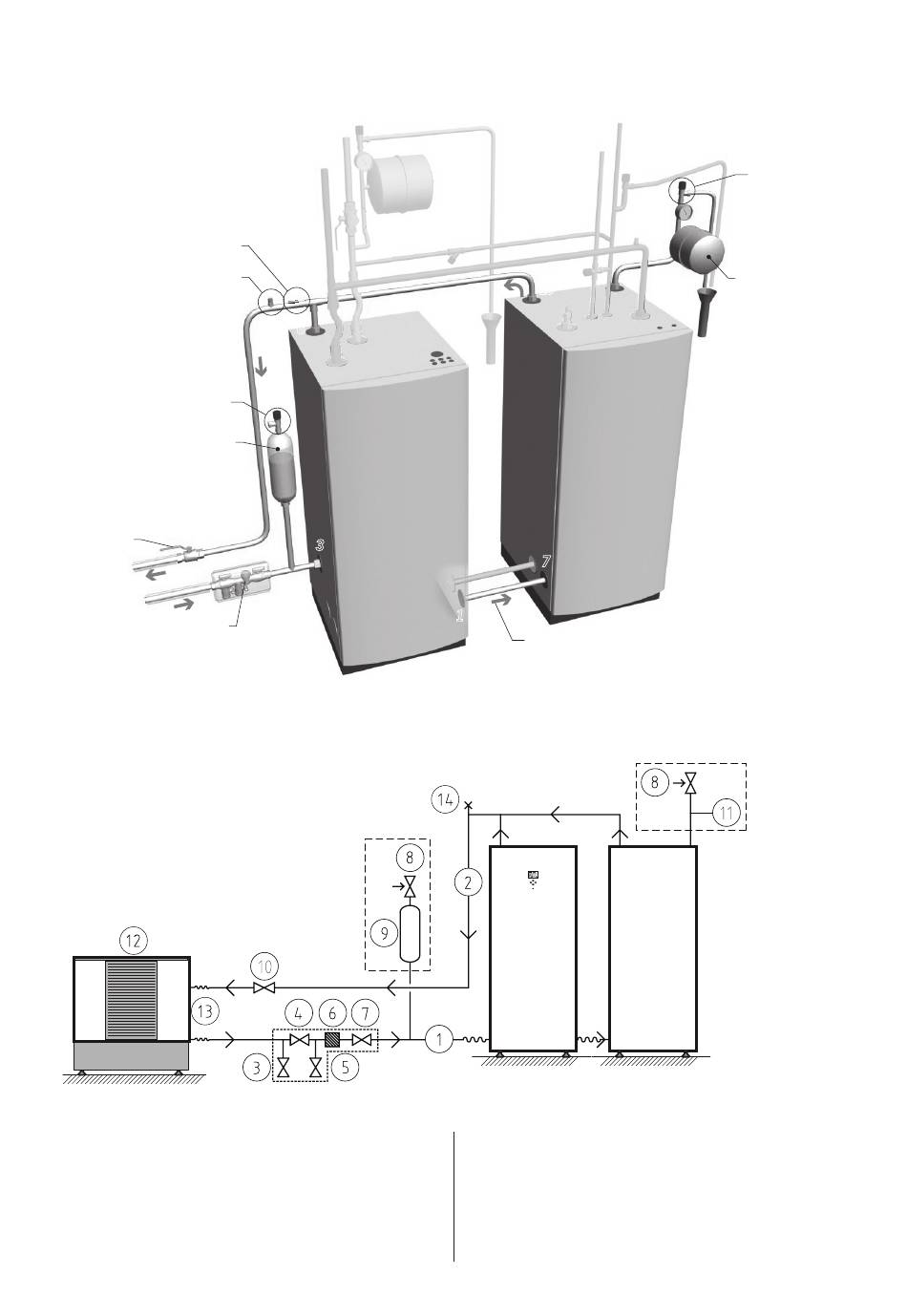

Afbeelding 33: Oplossing voor de installatie van leidingen.
Afbeelding 34: Aansluitdiagram voor brineleidingen.
VMBME110
10
11 12
9
Boiler
8
7
2
1
Brineflow tijdens
ontdooien
Warmtepomp
8
Veiligheidsklep (1,5 bar)
9
Ontluchtingstank en expansievat
10
Afsluitklep
11
Druktank
12
Buitenunit
13
Flexibele slangen (niet inbegrepen)
14
Ontluchtingsklep (niet inbegrepen)
Veiligheidsklep 1,5 bar
14
Manier 2
Positie van het expansievat
van brine, wanneer de
13
buitenunit hoger is geplaatst
dan de warmtepomp.
Als de buitenunit hoger
dan de warmtepomp wordt
geïnstalleerd, moet de
expansieuitlaat in combinatie
met een druktank worden
gebruikt.
Boiler
