Installatie
• Paneeluitsparing: 92 mm x 45 mm (3,62 in x 1,77 in).
• Paneeldikte: max. 26 mm (1 in).
• Maximale kijkhoek: 45° aan linker- en rechterzijde van de centrale display-as.
• Wanneer de instrumenten horizontaal naast elkaar zijn opgesteld in de X-richting, of
verticaal boven elkaar in de Y-richting, moet de mechanische afstand worden aangehouden
(gespecificeerd door de behuizing en het front).
3.4
Installatieprocedure
De benodigde paneeluitsparing is 92 mm x 45 mm (3,62 in x 1,77 in).
2

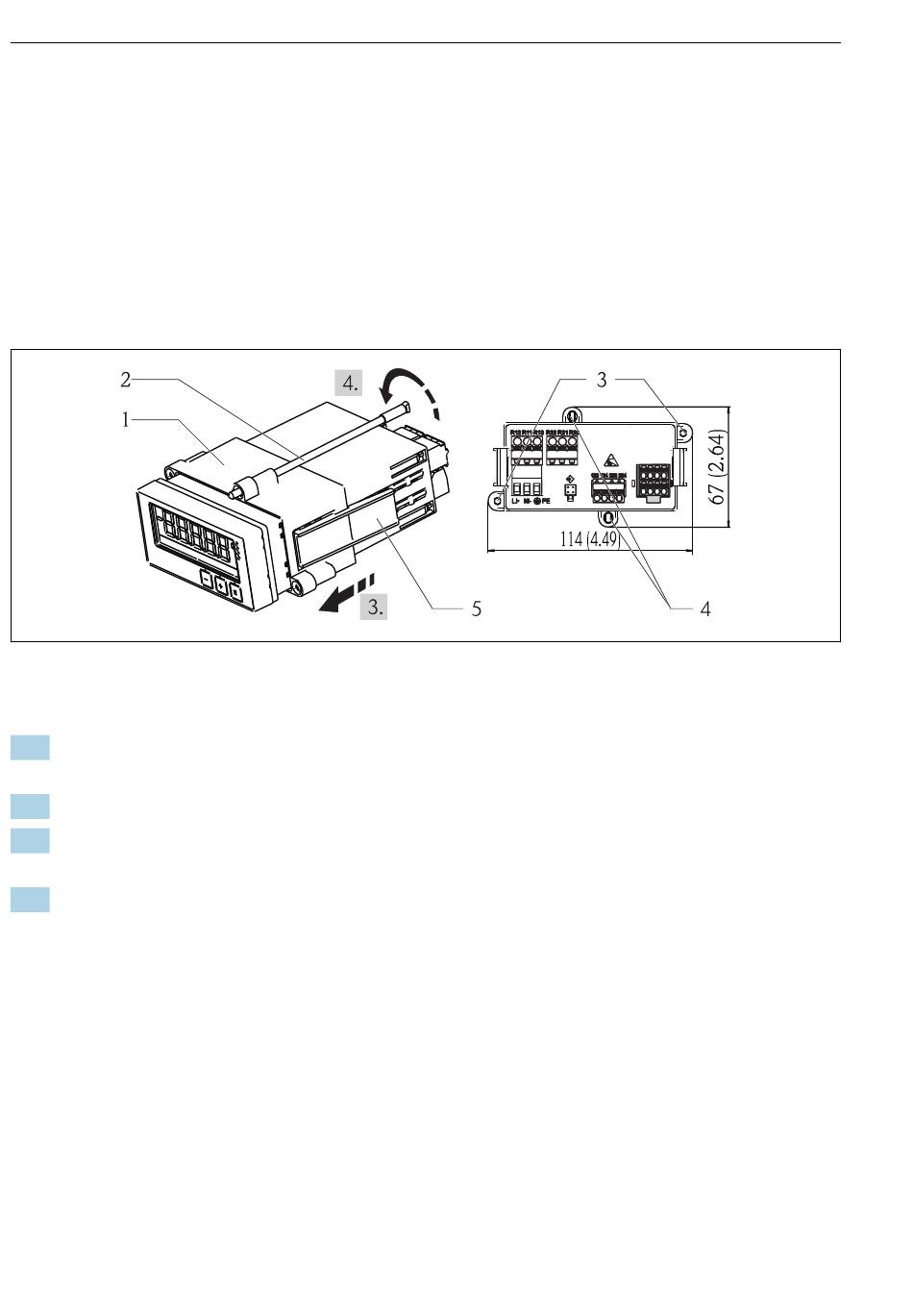

Installatie in het paneel
1.
Schroef de draadstangen (pos. 2) in de daarvoor bedoelde posities op het montageframe
(pos. 1). Hiervoor zijn vier schroefposities (pos. 3/4) beschikbaar.
2.
Plaats het instrument met de afdichtring door de paneeluitsparing vanaf de voorkant.
3.
Houd het instrument in een horizontale positie en druk het installatieframe (pos. 1) met
de ingeschroefde draadstangen over de tubus, tot het from vastklikt.
4.
Zet de draadeinden vast om het instrument te fixeren.
Voor het demonteren van het instrument, kan het montageframe worden ontgrendeld via de
vergrendelingselementen (pos. 5) en vervolgens worden verwijderd.
3.5
Controles voor de montage
• Is de afdichtingsring onbeschadigd?
• Is het montageframe goed bevestigd op de behuizing of het instrument?
• Zijn de draadeinden vastgezet?
• Is het instrument in het midden van de paneeluitsparing geplaatst?
10
CM14
A0015216
