te voorkomen is het aan te raden de machine voor te
bereiden op duwen of slepen vooruit én achteruit.
De machine voorbereiden op
duwen of slepen achteruit
Belangrijk:
Als u de machine achteruit moet
duwen of slepen dan moet u eerst een omloop
aanbrengen rond de terugslagklep op het
verdeelstuk voor vierwielaandrijving.
Voor het omlopen van de terugslagklep heeft u de
volgende Toro onderdelen nodig:
•
Toro onderdeelnr. 59-7410, diagnosefitting
•
Toro onderdeelnr. 354-79, dop van diagnosefitting
•
Toro onderdeelnr. 95-8843, hydraulische slang
•
Toro onderdeelnr. 95-0985, koppelingfitting (2)
•
Toro onderdeelnr. 340-77, hydraulische fitting (2)
1.

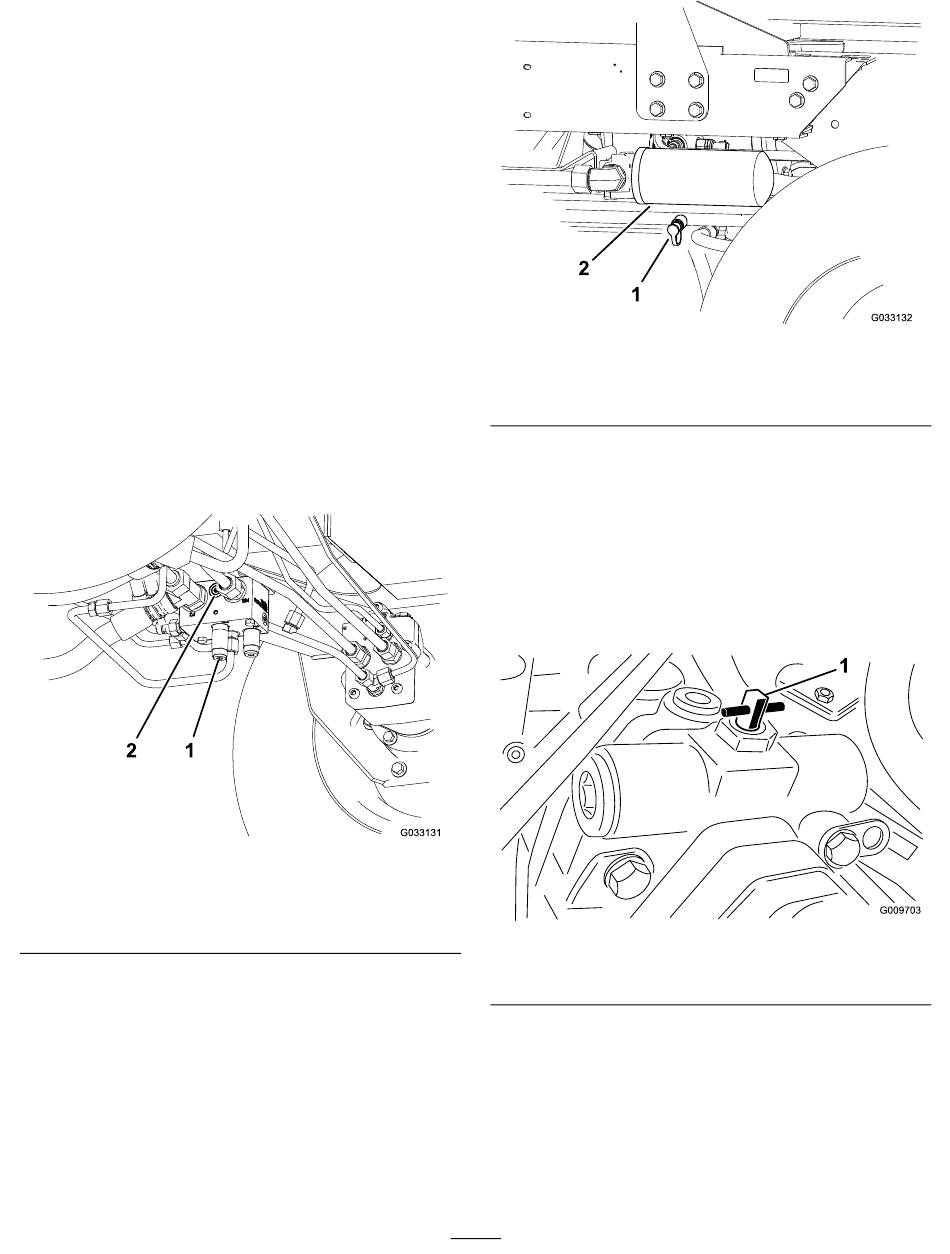

Monteer een diagnosefitting op de ongemerkte
poort tussen poorten M8 en P2 op het achterste
tractieverdeelstuk
1. Achterste
tractieverdeelstuk (achter
het linker voorwiel)
2.
Sluit een hydraulische slang aan tussen de
diagnosefitting in het achterste tractieverdeelstuk
en de druktestpoort voor tractie-achteruit
40).
Opmerking:
Gebruik de geschikte
hydraulische fittingen en koppelingen om de
slang aan te sluiten.
(Figuur
39).
Figuur 39
2. Ongemerkte poort
1. Druktestpoort voor
tractie-achteruit.
3.
Draai de omloopklep 90° (een kwartslag), naar
links of naar rechts, om deze te openen en de
vloeistof intern te laten stromen
Opmerking:
transmissie heen loopt, kunt u de machine
langzaam verplaatsen zonder schade aan de
transmissie.
Let op de stand van de klep als u deze opent
en sluit.
g033131
1. Omloopklep
(Figuur
4.
Na het duwen of slepen van de machine
verwijdert u de hydraulische slang die u heeft
aangebracht.
5.
Plaats de bestaande eindkap op de druktestpoort
voor tractie-achteruit.
6.
Plaats de kap voor de diagnose-fitting op de
fitting die u heeft geplaatst in het verdeelstuk.
34
Figuur 40
2. Retourfilter voor de
hydraulische vloeistof
(Figuur
Omdat de vloeistof nu om de
Figuur 41
g033132
41).
g009703
