De hydraulische hefhendel
van de laadbak gebruiken om
hydraulische werktuigen te
bedienen
•
UIT
Dit is de normale stand van de bedieningsklep
wanneer deze niet in gebruik is. In deze stand
zijn de doorlaatopeningen van de bedieningsklep
geblokkeerd en een eventuele lading wordt
in beide richtingen tegengehouden door de
afsluitkleppen.
•
O
(snelkoppeling A)
MHOOGSTAND
Deze stand brengt de laadbak en het werktuig
aan de trekhaak omhoog, of zorgt voor druk op
snelkoppeling A. Deze stand laat tevens toe
dat hydraulische vloeistof uit snelkoppeling B
terugvloeit naar de klep en van daaruit naar het
reservoir. Dit is een tijdelijke stand en zodra u de
hendel loslaat, springt deze automatisch terug
naar de middelste stand (U

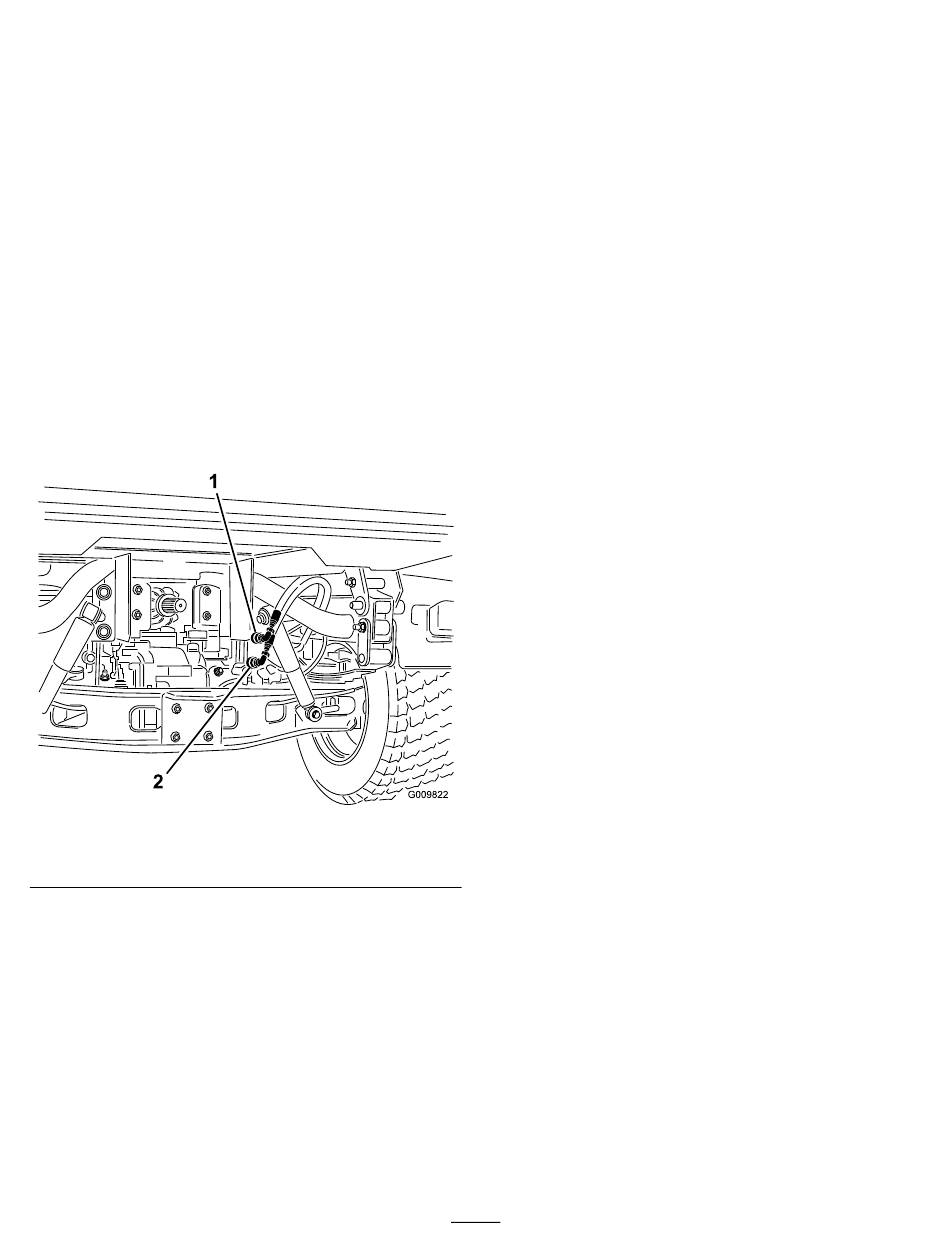

Figuur 25
1. Snelkoppeling A
•
O
(snelkoppeling B)
MLAAGSTAND
Deze stand laat de laadbak of het werktuig
aan de trekhaak neer, of zorgt voor druk op
snelkoppeling B. Zo kan ook hydraulische vloeistof
uit snelkoppeling A terugvloeien naar de klep en
van daaruit naar het reservoir. Dit is een tijdelijke
stand en zodra u de hendel loslaat, springt
deze automatisch terug naar de middelste stand
(U
). Wanneer u de schakelhendel kort in deze
IT
stand houdt en vervolgens weer loslaat, kan er
hydraulische vloeistof stromen naar snelkoppeling
B, waardoor kracht wordt overgebracht op de
achterste trekhaak. Als u de hendel loslaat, houdt
deze de tegendruk op de trekhaak.
).
IT
g009822
2. Snelkoppeling B
Belangrijk:
Als u de schakelhendel in de
omlaag-stand houdt bij het gebruik van een
hydraulische cilinder, zal de hydraulische
vloeistof langs de ontlastklep stromen,
waardoor schade kan ontstaan aan het
hydraulische systeem.
•
A
-stand
AN
D
EZE STAND IS VERGELIJKBAAR MET DE
O
(
MLAAGSTAND
SNELKOPPELING
kan bij deze stand hydraulische vloeistof naar
snelkoppeling B stromen, met het verschil dat
de hendel in deze stand wordt vastgezet in een
uitsparing in het bedieningspaneel. Op deze
manier kan er voortdurend hydraulische vloeistof
stromen naar werktuigen die gebruikmaken van
een hydraulische motor.
Gebruik deze stand alleen bij werktuigen met
een hydraulische motor.
Belangrijk:
Als u de A
met een hydraulische cilinder of zonder
werktuig, zal de hydraulische vloeistof langs
de ontlastklep stromen, hetgeen schade kan
veroorzaken aan het hydraulische systeem.
Gebruik deze stand alleen kortstondig of
wanneer er een motor is gemonteerd.
Belangrijk:
Controleer het peil van de
hydraulische vloeistof nadat u een werktuig
hebt gemonteerd. Controleer de werking
van het werktuig door alle standen meerdere
keren te doorlopen en de lucht uit het systeem
te verwijderen. Controleer vervolgens het
peil van de hydraulische vloeistof opnieuw.
De cilinder van het werktuig beïnvloedt het
vloeistofpeil van de transaxle enigszins. Als
u de machine gebruikt bij een te laag peil van
de hydraulische vloeistof, kan dat schade
veroorzaken aan de pomp, de hydraulische
afstandsbediening, de stuurbekrachtiging en
de transaxle van de machine.
De snelkoppelingen aansluiten
Belangrijk:
Maak de snelkoppelingen schoon
voordat u ze aansluit. Vuile snelkoppelingen
kunnen het hydraulische systeem verontreinigen.
1.
Trek de borgring op de koppeling naar achteren.
2.
Steek de nippel van de slang in de snelkoppeling
totdat deze vastklikt.
Opmerking:
Als u de op afstand bedienbare
hydraulische werktuigen aansluit op de
snelkoppelingen, bepaal dan welke kant onder druk
moet komen te staan, en sluit die slang dan aan op
snelkoppeling B. Hierop komt druk te staan als u de
schakelhendel naar voren duwt of vergrendelt in de
stand A
.
AN
29
B). Bovendien
