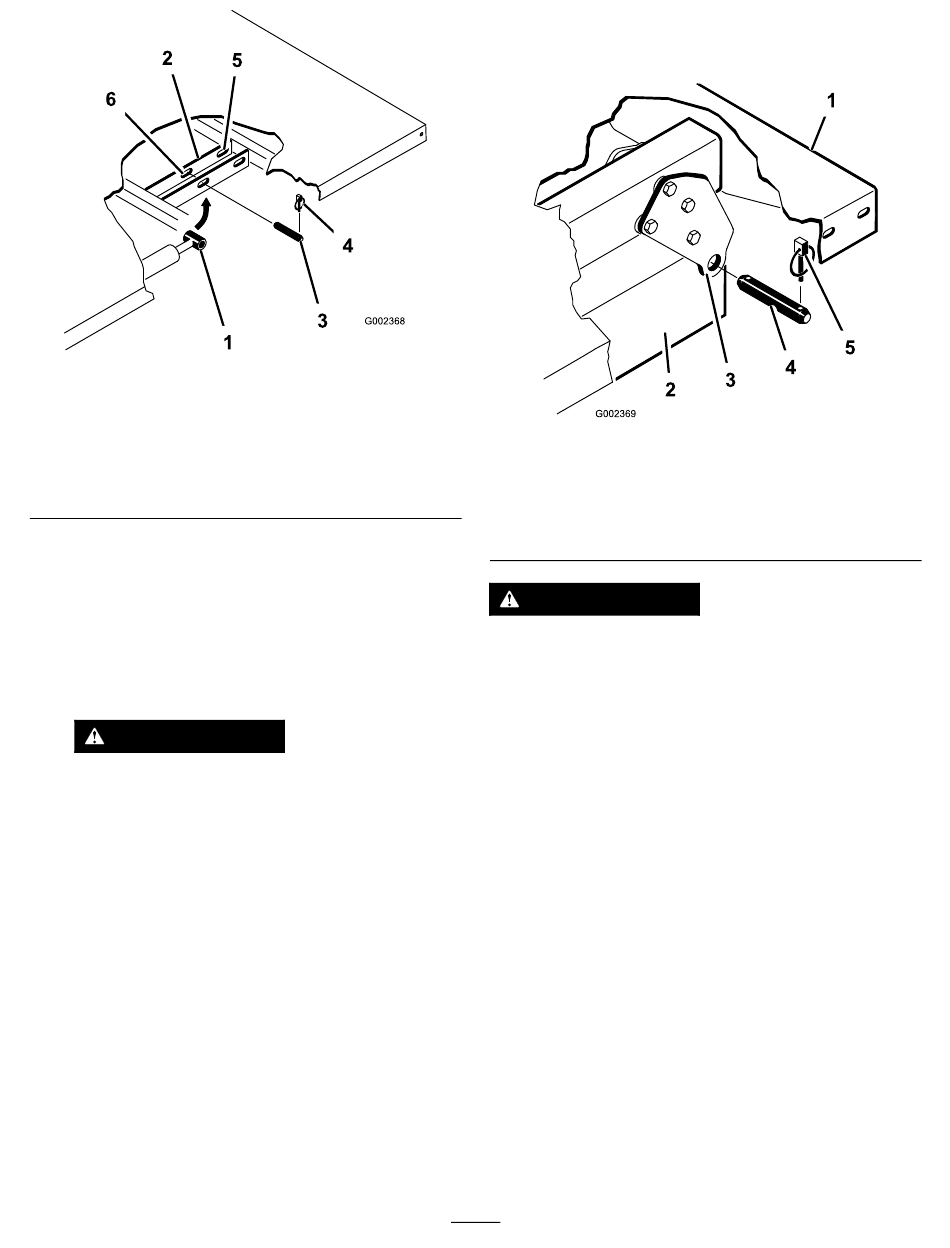

Figuur 30
1. Uiteinde van cilinderstang
2. Bevestigingsplaat van
laadbak
3. Gaffelpen
4.
Verwijder de gaffelpennen waarmee de
uiteinden van de cilinderstang vastzitten aan
de bevestigingsplaten van de laadbak, door de
pennen naar binnen te drukken
5.
Verwijder de lynchpennen en de gaffelpennen
waarmee de draaibeugels zijn bevestigd aan de
framebalken
(Figuur
6.
Til de laadbak van de machine.
VOORZICHTIG
Een complete laadbak weegt ongeveer
148 kg: probeer de laadbak dus niet in
uw eentje te monteren of te verwijderen.
Gebruik een takel of doe dit met 2 of 3
andere personen.
7.
Bewaar de cilinders in de opslagklemmen.
8.
Zet de hydraulische hefinrichting vast met de
vergrendelingshendel op de machine om te
voorkomen dat de hefcilinders per ongeluk naar
buiten schuiven.
De volledige laadbak
plaatsen
Opmerking:
Als u de zijkanten van de laadbak
monteert op de dieplader, verdient het aanbeveling
deze te monteren voordat de laadbak op de machine
wordt geplaatst.
4. Borgpen
5. Achterste sleuven
(complete laadbak)
6. Voorste sleuven (2/3
laadbak)
(Figuur
30).
30).
Zorg ervoor dat de achterste draaiplaten zijn bevestigd
aan het frame van de laadbak/balk zodat het achterste
uiteinde naar achteren draait
g002368
1. Linkerhoek van achterzijde
van laadbak
2. Framebalk van machine
3. Draaiplaat
VOORZICHTIG
Een complete laadbak weegt ongeveer 148 kg:
probeer de laadbak dus niet in uw eentje te
monteren of te verwijderen.
Gebruik een takel of doe dit met 2 of 3 andere
personen.
Zorg ervoor dat de afstandsbeugels en de
stootblokken
(Figuur
koppen van de slotbouten aan de binnenzijde van de
machine.
36
(Figuur
31).
Figuur 31
4. Gaffelpen
5. Borgpen
32) zijn gemonteerd met de
g002369
