5.
Verwijder de dop van de vulbuis en neem de
peilstok uit de vulbuis; veeg de peilstok af met
een doek
(Figuur 79
6.
Steek de peilstok in de vulbuis. Verwijder deze
daarna en controleer het vloeistofpeil
en
Figuur
80).
•
Niet-TC-modellen: de hydraulische vloeistof
moet tot tussen de twee onderste inkepingen
op de peilstok staan.
•
Niet-TC-modellen met het optionele
hydraulische systeem met hoge stroming
of TC-modellen: de hydraulische vloeistof
moet tot tussen de twee bovenste inkepingen
op de peilstok staan.
7.
Als het peil te laag is, vul het reservoir dan bij
met de gespecificeerde hydraulische vloeistof
totdat het peil midden tussen de inkepingen op
de peilstok reikt
8.
Plaats de peilstok terug in de vulbuis en plaats
de dop terug
(Figuur 79
Hydraulisch filter
vervangen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 800 bedrijfsuren
Belangrijk:
Als een ander filter wordt gebruikt,
kan de garantie van bepaalde onderdelen komen
te vervallen.
1.
Plaats de machine op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking
en verwijder het sleuteltje.
2.
Reinig de omgeving van de plaats waar het filter
wordt gemonteerd
1. Filtertussenstuk
en
Figuur
80).
(Figuur 79
(Figuur 79
en
Figuur
80).
en
Figuur
80).
(Figuur
81).

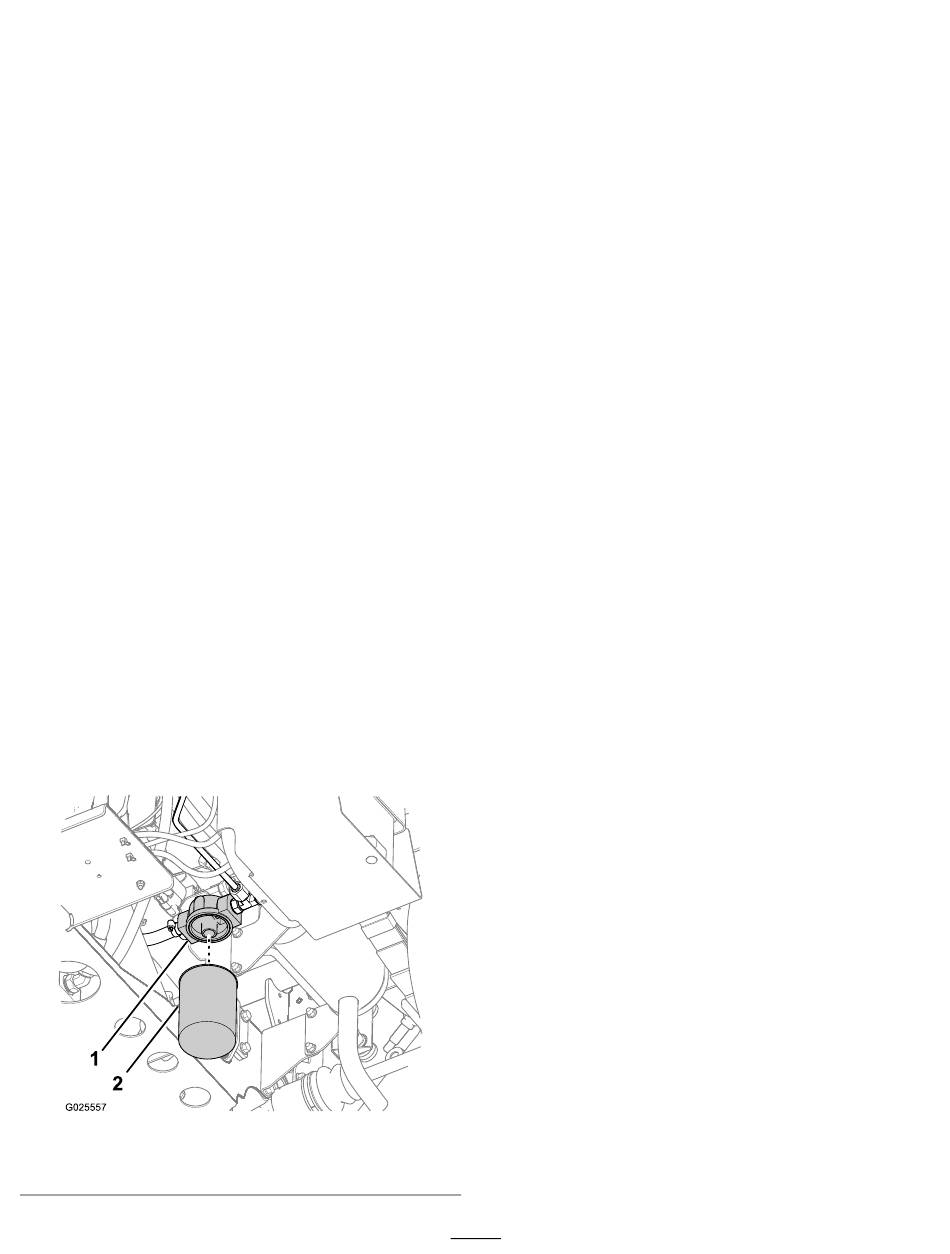

Figuur 81
2. Hydraulisch filter
3.
Plaats een opvangbak onder het filter
81).
4.
Verwijder het filter door dit linksom te draaien
(Figuur
81).
5.
Reinig het bevestigingsoppervlak voor het filter
op het filtertussenstuk
6.
Smeer de pakking van het nieuwe filter met
de gespecificeerde Mobil M15 hydraulische
vloeistof.
7.
Draai het filter op het filtertussenstuk totdat de
pakking van het filter contact maakt met het
bevestigingsoppervlak van het filtertussenstuk
(Figuur
81) en draai het filter vervolgens een
extra ½ slag vast
8.
Start de motor en laat deze ongeveer 2 minuten
lopen om lucht uit het systeem te verwijderen.
9.
Schakel de motor uit, controleer het peil van de
hydraulische vloeistof in de tank en controleer
het gebied rond het filter op lekken.
Hydraulische vloeistof
verversen
Onderhoudsinterval: Om de 800 bedrijfsuren
Type hydraulische vloeistof: Mobil M15
Inhoud hydraulisch systeem: (niet-TC-modellen):
7,5 liter
Capaciteit hydraulische vloeistof: (niet-TC-
modellen met het optionele hydraulische systeem met
hoge stroming of TC-modellen): 15,1 liter
1.
Plaats de machine op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking
en verwijder het sleuteltje.
2.
Breng de laadbak omhoog.
3.
Verwijder de dop en de peilstok uit de vulbuis
van de hydraulische tank
g025557
61
(Figuur
(Figuur
81).
(Figuur
81).
(Figuur
82).
