Deel 4 - AFSTELLING EN HERSTELLING
WAARSCHUWING
Voer GEEN afstellingen, onderhoud of herstellingen uit terwijl
de motor of het mes werkt. STOP het mes. STOP de motor.
Schakel de handrem in. Verwijder de sleutel. Verwijder de
bougiekabel van de bougie en bevestig hem uit de buurt van
de bougie. De onderdelen en de motor zijn HEET. Laat de
motor en de onderdelen voldoende afkoelen, om ernstige
brandwonden te voorkomen. De stop van de benzinetank en
de verluchting goed sluiten om geen brandstof te morsen.
4.5

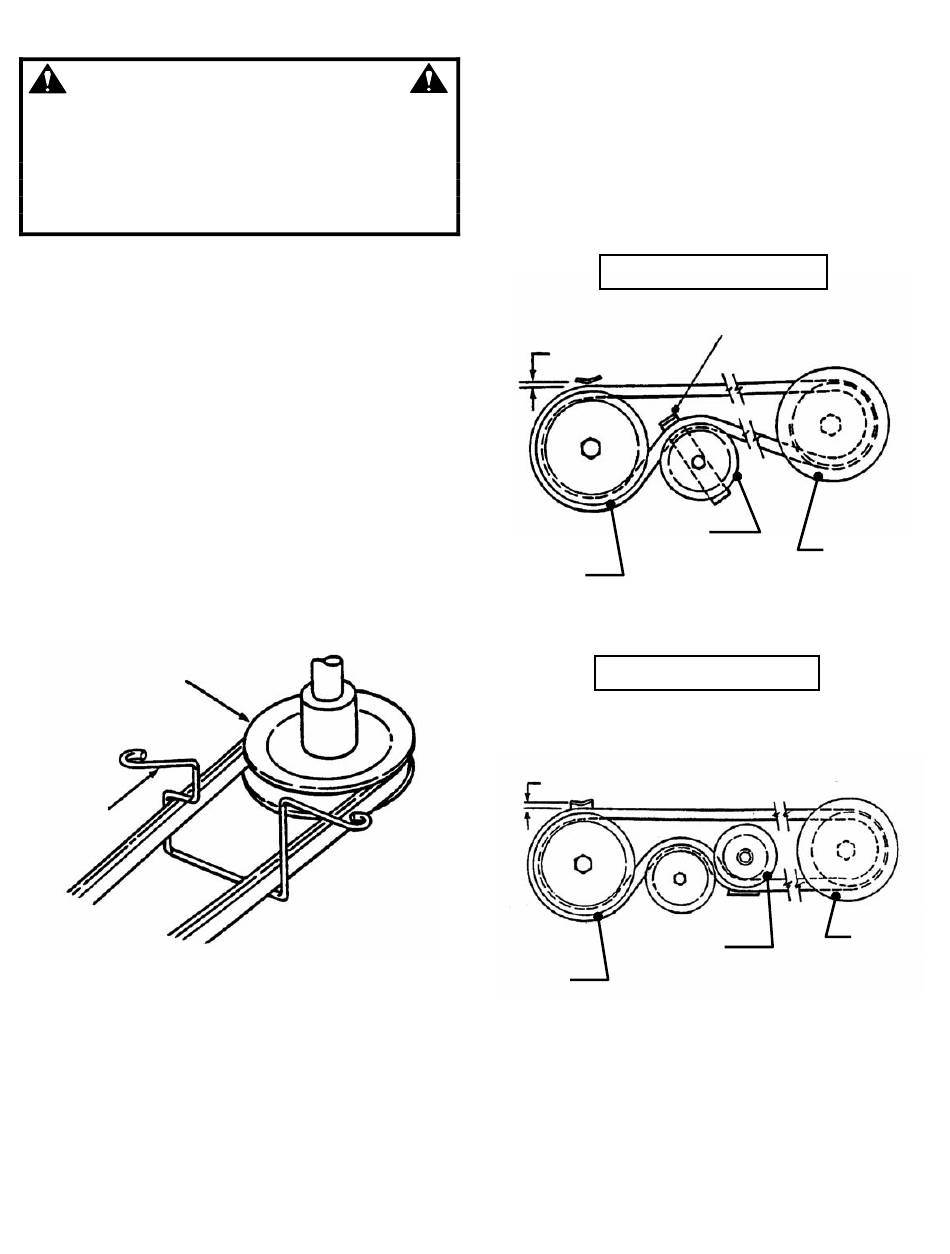

DE MESRIEM VERVANGEN
Inspecteer de aandrijfriem van de maaier zoals beschreven in
het gedeelte "DE MESRIEM CONTROLEREN". Als de riem
sporen van abnormale slijtage en/of beschadiging vertoont,
moet u hem vervangen.
4.5.1.
DE RIEM VERWIJDEREN
1. Verwijder het deksel van de mesriem. Raadpleeg het
gedeelte
"HET
DEKSEL
VERWIJDEREN".
2. Verwijder de oude riem.
4.5.2.
DE RIEM VERVANGEN
1. Respecteer de WAARSCHUWING op deze bladzijde.
2. Controleer het brandstofniveau van de tank. Indien de tank
meer dan 3/4 vol is, verwijdert u ze. Raadpleeg het gedeelte
"DE BRANDSTOFTANK VERWIJDEREN". Indien de tank 3/4
of minder vol is, gaat u over tot de volgende stap.
3. Plaats de Frontmaaier voorzichtig op de achterbumper.
4. Leid de nieuwe riem door de riemgeleider van de motor
naar de motorpoelie. Zie Figuur 4.13.
MOTORPOELIE
RIEMGELEIDER
VAN DE
MOTOR
FIGUUR 4.13
5. Plaats de versnellingshendel in de stand N (Neutraal).
6. Draai met uw hand het koppelingsjuk (getoond op Figuur
4.9) naar buiten en schuif de riem tussen de de aandrijfschijf en
de rubberen aandrijfschijf.
7. Om voorbij de primaire kettingkast te komen, plaatst u de
versnellinghendel in positie 5. Leid de riem rond de
aandrijfschijf en in de gleuf van de aandrijfpoelie.
8. Verwijder de spanrol. Zie Figuur 4.14 en 4.15.
9. Leid de riem op de aspoelie. Zorg dat de riem binnen de
geleider van de aspoelie en binnen de geleider van de spanrol
komt. Plaats de riem zoals op Figuur 4.14 of 4.15.
VAN
DE
MESRIEM
10.
Installeer de spanrol die u in Stap 8 verwijderd hebt. De
geleidelip voor de riem moet in het gat van de arm van de
spanrol komen. Draai de bout van de spanrol stevig vast.
11.
Stel de riemgeleider af. Zie Figuur 4.14 of 4.15 voor de
juiste afstanden tussen de riem en de geleider.
12.
Controleer de spanning van de mesriem en stel ze zo
nodig bij (64 cm en 71 cm). Raadpleeg het gedeelte "DE
MESRIEM AFSTELLEN".
13.
Plaats het deksel van de mesriem terug.
MAAIHUIS 64 cm en 71 cm
RIEMGELEIDER VAN DE SPANROL
NOMINAAL 1,5 MM
SPANROL VER-
WIJDEREN
AS-
POPELIE
NOMINAAL 1,5 MM
AS-
POPELIE
27
FIGUUR 4.14
MAAIHUIS 84 cm
Modellen 84 cm
(SYSTEEM MET DUBBELE SPANROL)
SPANROL VER-
WIJDEREN
FIGUUR 4.15
MOTOR-
POELIE
MOTOR-
POELIE
