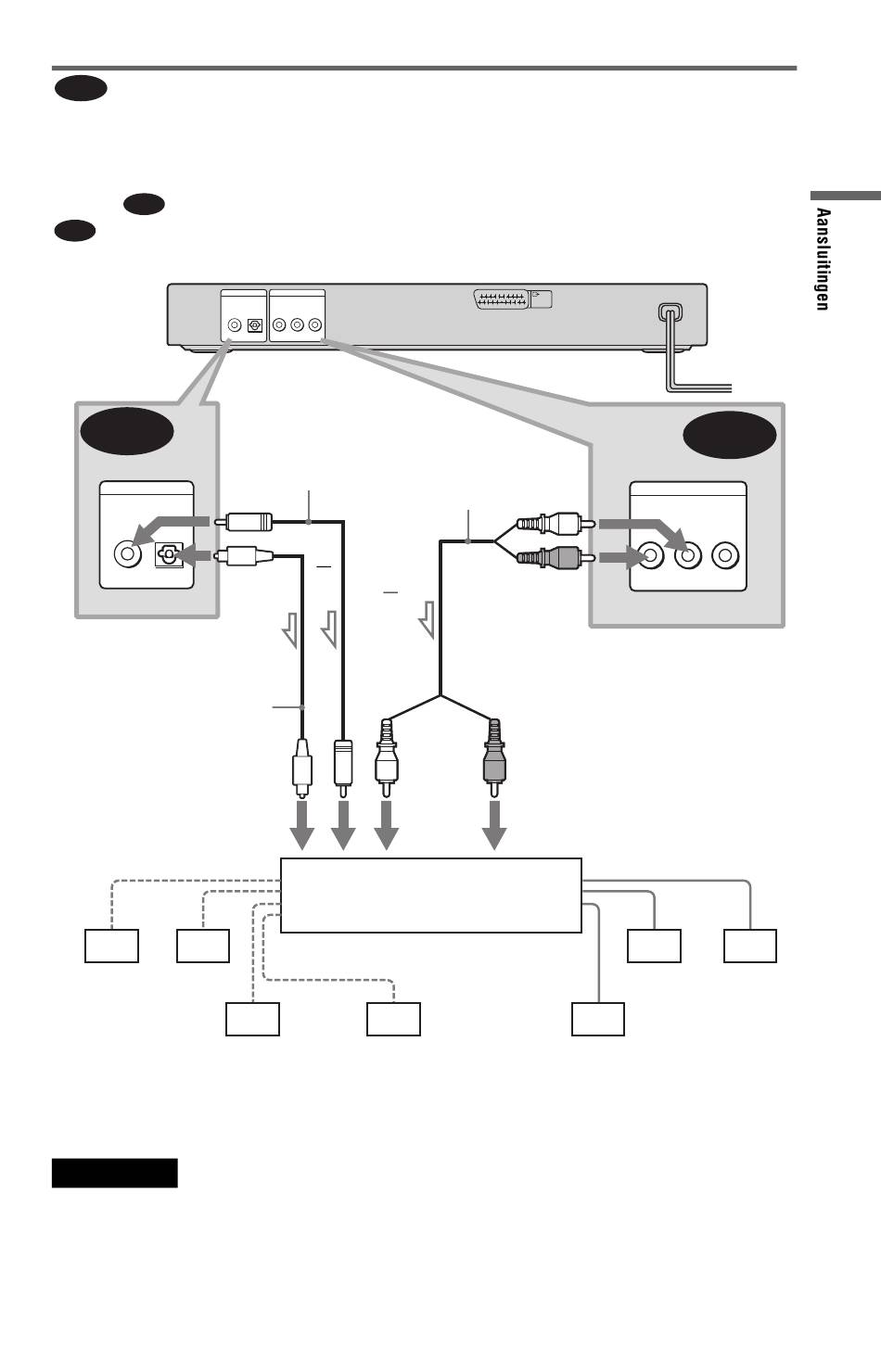

Aansluiting op een AV-versterker (receiver) met Dolby Surround (Pro-
C
Logic) decoder en 3 tot 6 luidsprekers
Dolby Surround-effecten zijn alleen mogelijk bij weergave van Dolby Surround audio of
meerkanaals audio (Dolby Digital) discs.
Gebruik
indien uw versterker (receiver) alleen R en L audio-ingangen heeft. Gebruik
C-1
als de versterker (receiver) is uitgerust met een digitale ingang.
C-2
CD/DVD-speler
C-2
DIGITAL OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL
OPTICAL
naar DIGITAL OUT
(COAXIAL of OPTICAL*)
Optisch digitale kabel
(niet meegeleverd)
Verwijder eerst het
aansluitingsdopje
(alleen DVP-NS430/
NS433)
naar coax- of optisch
digitale ingang
[Luidsprekers]
Achter (L)
Achter (R)
Subwoofer
l: Signaalverloop
* Alleen DVP-NS430/NS433
¦
Opmerking
Wanneer u 6 luidsprekers aansluit, moet u de mono
luidspreker achteraan vervangen door een
middenluidspreker, 2 achterluidsprekers en een
subwoofer.
DIGITAL OUT
LINE OUT
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL
OPTICAL
R-AUDIO-L
VIDEO
Digitale coaxkabel
(niet meegeleverd)
of
of
Versterker (receiver) met Dolby
Surround decoder
Midden
L
C E N T E R
LINE
(RGB)
-TV
Stereo
audiokabel (niet
meegeleverd)
(wit)
(rood)
(wit)
(rood)
naar audio-ingang
Achter (mono)
C-1
LINE OUT
R-AUDIO-L
VIDEO
naar LINE OUT L/R (AUDIO)
[Luidsprekers]
Voor (L)
Voor (R)
,wordt vervolgd
21
