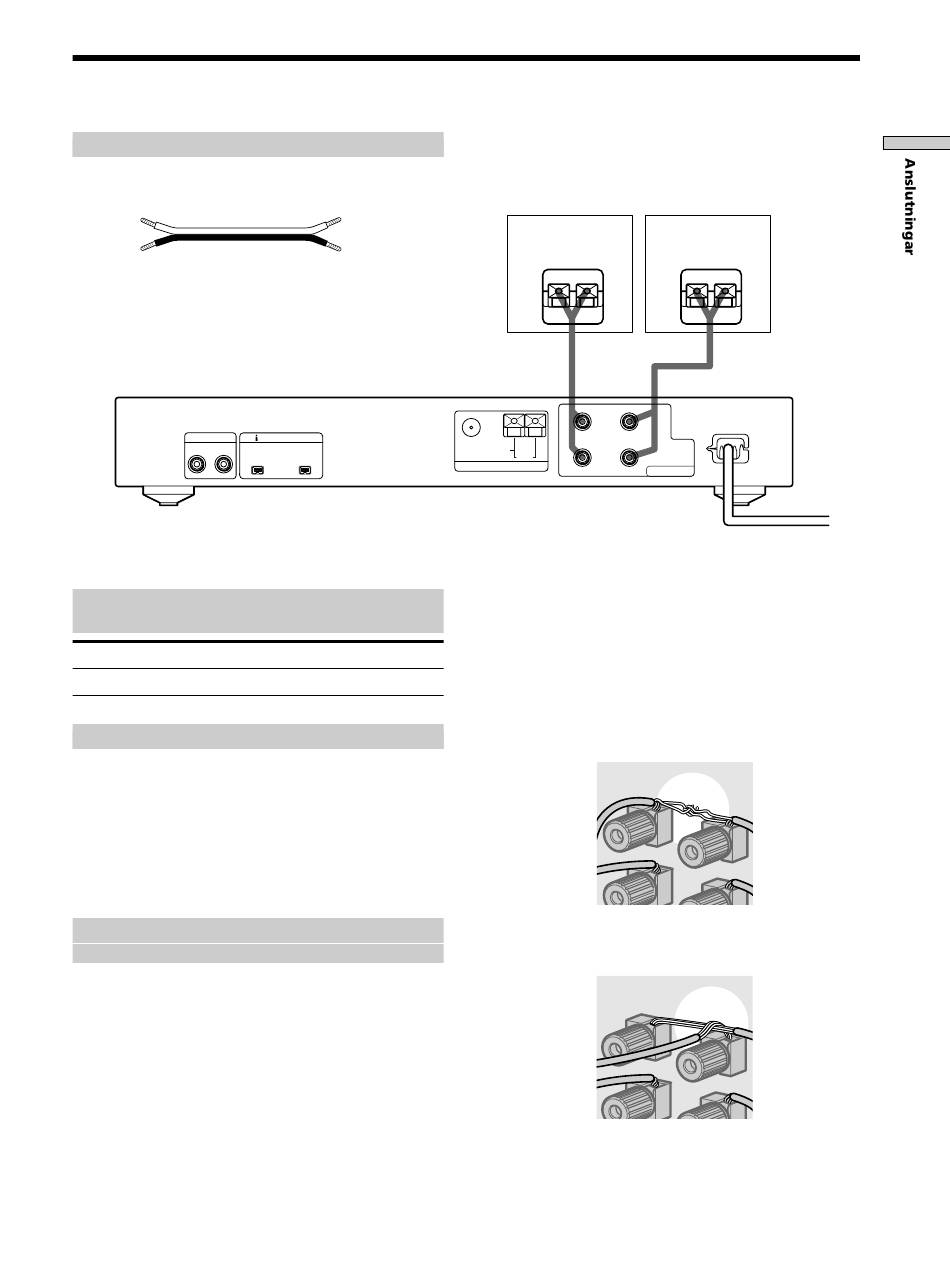

Anslutning av högtalare
Kablar som krävs
Högtalarkablar (tillval)
En för varje högtalare
(+)
(–)
ANALOG IN
R
L
Högtalarutgångar för anslutning av
högtalare
Anslut
högtalarna (4 till 16 ohm)
Att observera angående anslutningarna
• Tvinna de blottade kabeländarna, ca. 10 mm långa.
Anslut högtalartrådarna rätt: + till + och – till –. Om
högtalartrådarna kastas om, resulterar det i förvrängt
ljud eller basförlust.
• Var noga med att inte ställa in volymen på för hög nivå
efter anslutning av ett par högtalare med låg
märkineffekt.
Hur kortslutning av högtalarkablar
undviks
En kortslutning i högtalarkablarna medför ljudförlust och
kan i värsta fall leda till att receivern skadas. Iaktta noga
följande försiktighetsåtgärder vid anslutning av
högtalarna för att förhindra att kortslutning uppstår.
(+)
(–)
i.LINK S200
v
v
till
utgångarna SPEAKERS.
Höger
högtalare (R)
e
E
+
R
75Ω
U
COAXIAL
FM
AM
–
ANTENNA
Kontrollera noga att de blottade trådarna i
änden på varje högtalarkabel inte kommer i
kontakt med någon annan högtalarutgång eller
med de blottade trådarna på någon annan
högtalarkabel.
Exempel på dåliga anslutningar av
högtalarkablar
De blottade trådarna i en högtalarkabel vidrör en annan
högtalarutgång.
Högtalarkablarnas blottade trådar vidrör varandra på grund
av att för stor del av kabelmanteln skalats bort.
Vänster
högtalare (L)
e
E
+
L
IMPEDANCE
–
USE
4-16Ω
SPEAKERS
7
SE
