Riem van de dynamo van de
starter afstellen
Onderhoudsinterval: Na de eerste 8 bedrijfsuren
Om de 200 bedrijfsuren
1. Zet de laadbak omhoog; zie De laadbak ophalen (bladz.
17).
2. Draai de ankerbout van de dynamo van de starter los
(Figuur 53).
1
5
G025582

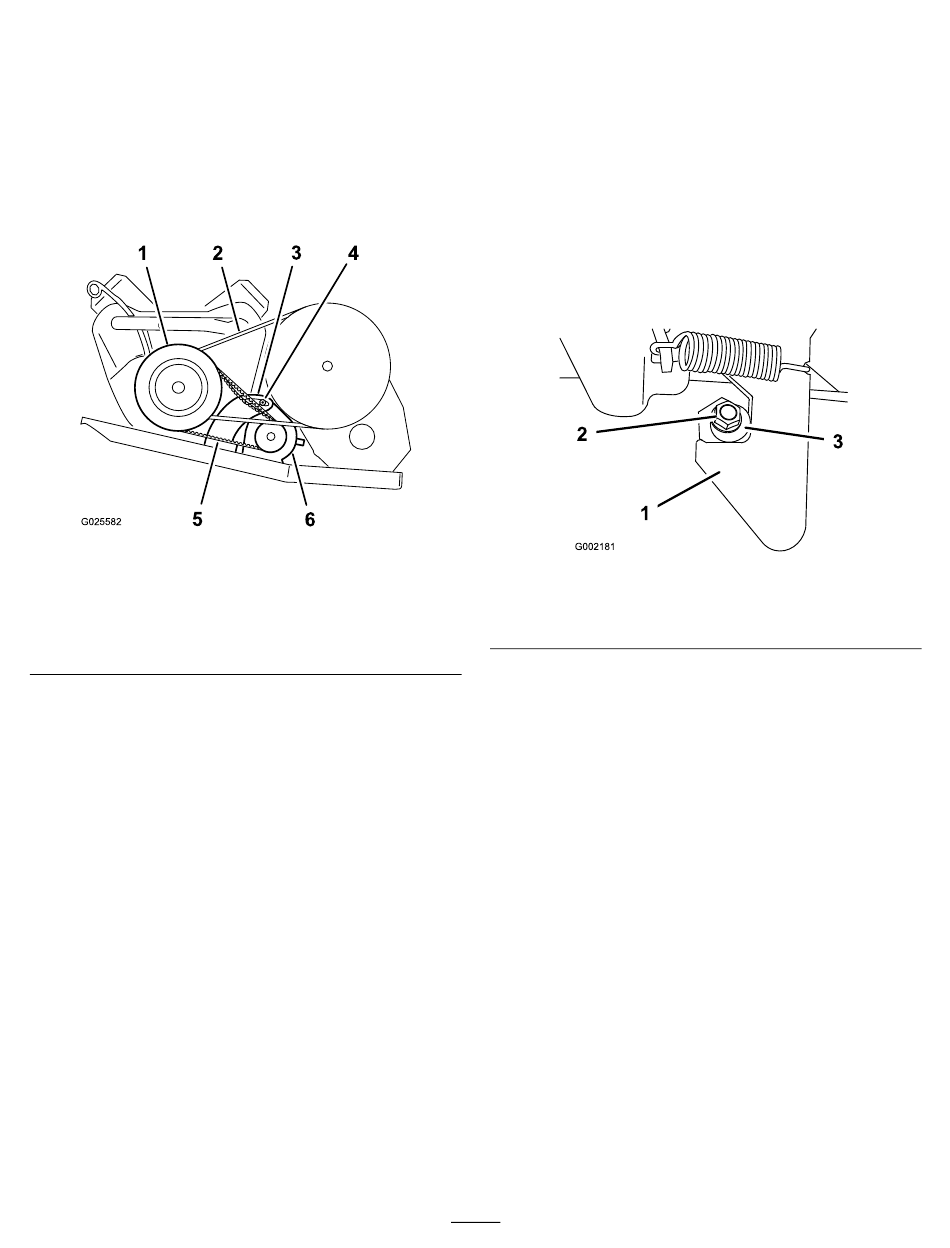

Figuur 53
1. Behuizing van de primaire
koppeling
2. Drijfriem
3. Draaibeugel van dynamo
3. Plaats een rolkoevoet tussen de motorsteun en de
starter.
4. Duw de rolkoevoet naar beneden om de starter omlaag
in de gleuf te draaien tot de riem niet meer dan 6 mm
doorbuigt als u een kracht van 44 N uitoefent (Figuur
53).
5. Draai de ankerbout van de starter handmatig vast en
verwijder de rolkoevoet (Figuur 53).
6. Draai de ankerbout vast tot 88 à 115 Nm.
7. Laat de laadbak zakken; zie Laadbak neerlaten (bladz.
17).
2
3
4
6
4. Ankerbout
5. Riem van dynamo van
starter
6. Dynamo van de starter
Onderhoud van het
chassis
Vergrendelingen van de
laadbak instellen
Als de vergrendeling van de laadbak slecht is afgesteld, trilt
de laadbak tijdens het rijden. U kunt de vergrendelstangen
zodanig afstellen dat de vergrendelingen de laadbak stevig
tegen het chassis houden.
1. Draai de borgmoer op het uiteinde van de
vergrendelstang los (Figuur 54).
1. Sluiting
2. Borgmoer
2. Draai de vergrendelstang rechtsom tot deze stevig
tegen het gehaakte gedeelte van de vergrendeling
aandrukt (Figuur 54).
3. Draai de borgmoer vast met een torsie van 19,7 tot
25,4 Nm.
4. Herhaal stap 1 tot 3 voor de vergrendeling aan de
andere zijde van het voertuig.
43
Figuur 54
3. Vergrendelstang
