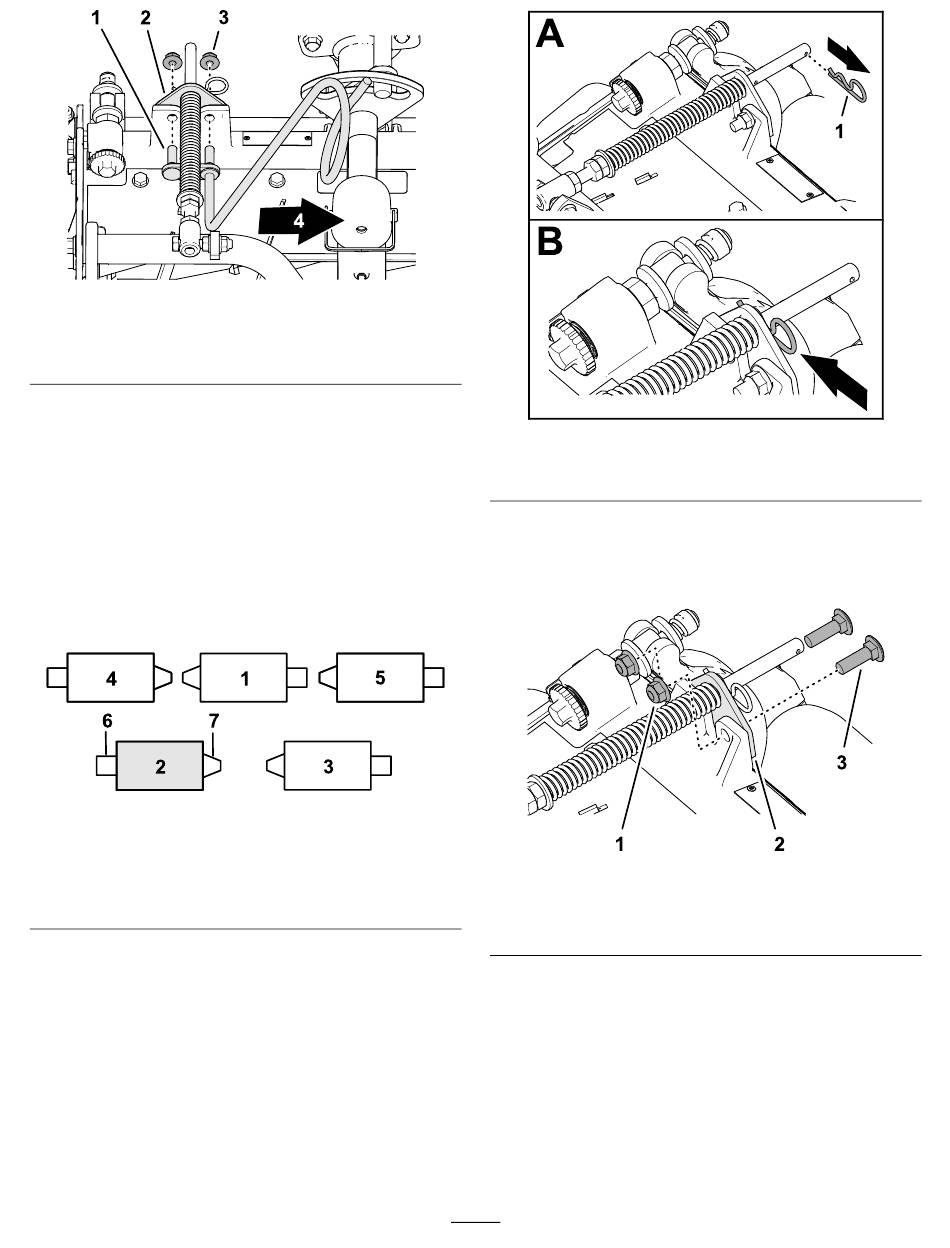

Figuur 14
1. Tapeind (slanggeleider)
2. Gazoncompensatiebeugel
4.
Monteer de slanggeleider en de
gazoncompensatiebeugel aan het frame
van de maai-eenheid met de 2 flensborgmoeren
(⅜").
5.
Draai de borgmoeren vast met een torsie van
37 tot 45 N·m.
De gazoncompensatieveer
plaatsen
Maai-eenheden 2
Figuur 15
1. Maai-eenheid 1
2. Maai-eenheid 2
3. Maai-eenheid 3
4. Maai-eenheid 4
1.
Zit de borgpen in de achterste opening van de
stang van de compensatieveer, verwijder deze
dan en steek ze in de opening naast de beugel
(Figuur
16).
g375688
3. Flensborgmoer (⅜")
4. Naar binnen gericht
g379514
5. Maai-eenheid 5
6. Messenkooimotor
7. Gewicht
1. Borgpen
2.
Verwijder de 2 flensborgmoeren (⅜") en
2 slotbouten (⅜" x 1¼") waarmee de
gazoncompensatiebeugel bevestigd is aan het
frame van de maai-eenheid
1. Slotbout (⅜" x 1¼")
2. Gazoncompensatiebeugel
3.
Verwijder de flensborgmoer (⅜") waarmee
de tapbout van de gazoncompensatieveer is
bevestigd aan de rechterlip van het draagframe,
en verwijder de compensatieveer van de
maai-eenheid
Opmerking:
niet van de tapbout.
15
Figuur 16
(Figuur
17).
Figuur 17
3. Flensborgmoer (⅜")
(Figuur
18).
Verwijder de getande flensmoer
g375689
g375690
