3.
Breng de dop aan op de as van de scharnierarm,
en lijn de openingen in de as van het draagframe,
de as van de scharnierarm en de dop uit.
4.
Bevestig de as van de scharnierarm en de dop
aan de as van het draagframe; gebruik hierbij
de borgpen.
Het draaipunt van de maai-eenheid
vergrendelen om zijdelings op een helling
te maaien - Vergrendel de draaipunten van
de maai-eenheid om te voorkomen dat de
maai-eenheden naar beneden draaien wanneer
u op een helling maait. Gebruik de opening in
de scharnieras van de hefarm
maai-eenheid te vergrendelen. Gebruik de sleuf
voor een sturende maai-eenheid.
1. Locaties van de
borgpennen
2. Opening (scharnieras van
hefarm)
5.
Herhaal stap
1
en
maai-eenheid.
De achterste maai-eenheden aan
de hefarmen monteren
Maai-eenheden afgesteld voor een
maaihoogte van 1,2 cm of lager
1.
Verwijder de lynchpen en de ring waarmee de
scharnieras van de hefarm is bevestigd aan de
hefarm, en schuif de scharnieras uit de hefarm
(Figuur
26).
(Figuur
24) om de

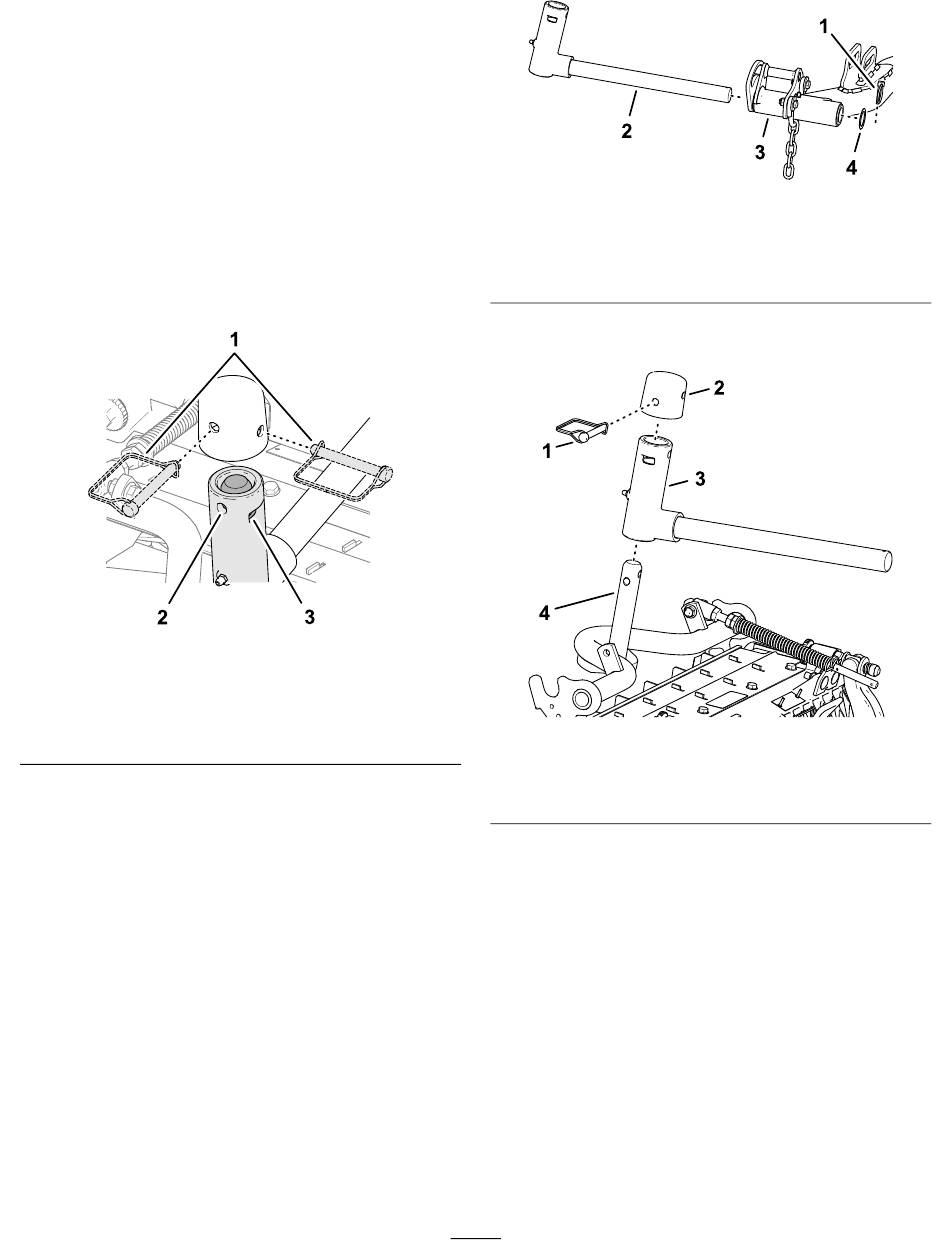

Figuur 25
3. Sleuf (scharnieras van
hefarm)
2
voor de andere achterste
1. Scharnieras van hefarm
2. Scharnieras van hefarm
2.
Monteer het juk van de hefarm op de as van het
draagframe
g375251
1. Dop
2. Borgpen
3.
Breng de dop aan op de as van de scharnierarm,
en lijn de openingen in de as van het draagframe,
de as van de scharnierarm en de dop uit.
4.
Bevestig de as van de scharnierarm en de dop
aan de as van het draagframe; gebruik hierbij
de borgpen.
Het draaipunt van de maai-eenheid
vergrendelen om zijdelings op een helling
te maaien - Vergrendel de draaipunten van
de maai-eenheid om te voorkomen dat de
maai-eenheden naar beneden draaien wanneer
u op een helling maait. Gebruik de opening in
de scharnieras van de hefarm
maai-eenheid te vergrendelen. Gebruik de sleuf
voor een sturende maai-eenheid.
18
Figuur 26
3. Hefarm (achterste
maai-eenheid)
4. Ring
(Figuur
27).
Figuur 27
3. Juk van hefarm
4. As van draagframe
(Figuur
g375236
g375237
28) om de
