Hybride Omvormer Gebruikershandleiding

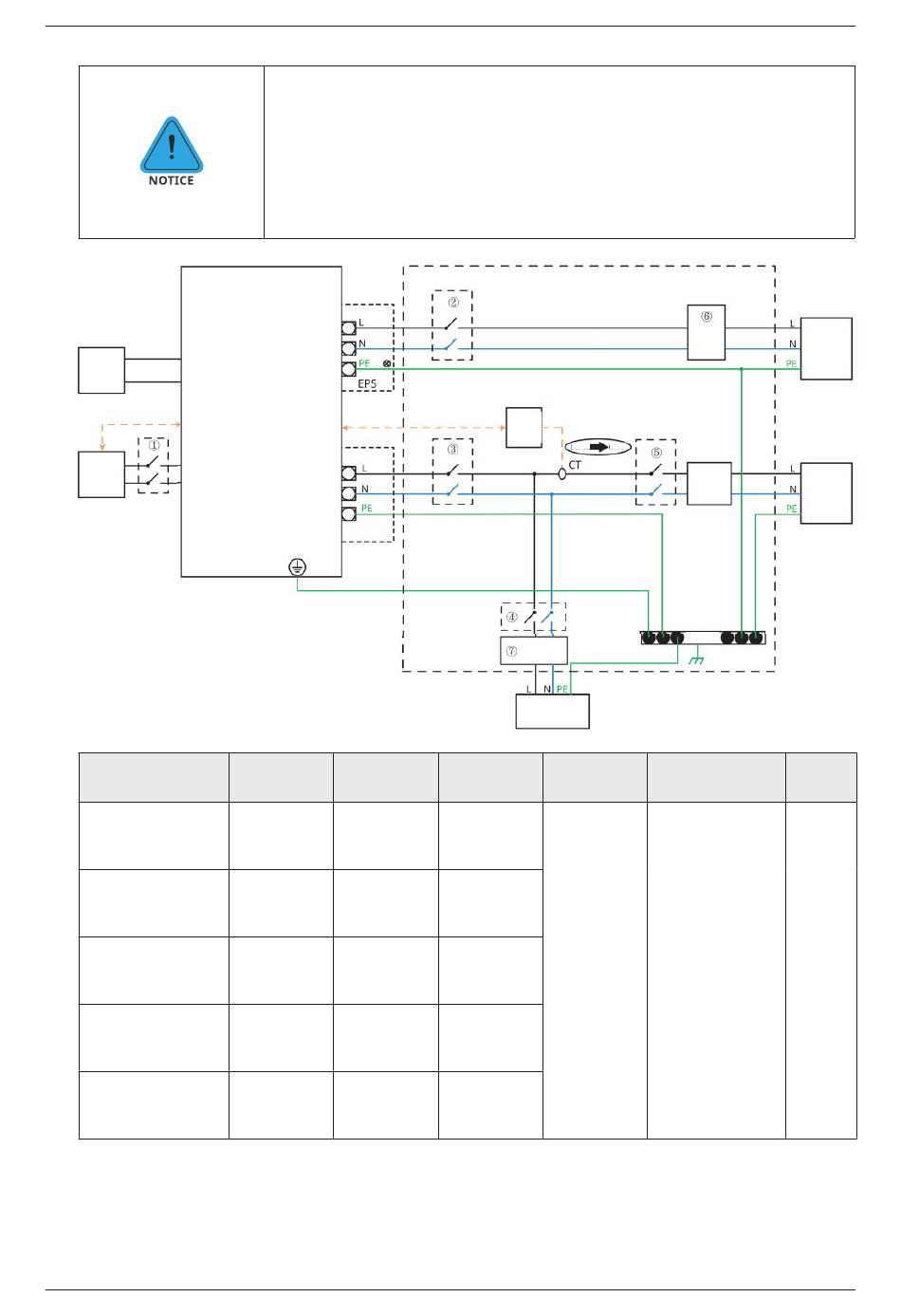

B. Schema voor andere landen (voor de HYS-serie omvormers)
PV
BMS
Accu
Model
HYS-3.0LV-EUG1
HYS-3.6LV-EUG1
HYS-4.6LV-EUG1
HYS-5.0LV-EUG1
HYS-6.0LV-EUG1
Opmerking:
Als in de accu een goed toegankelijke interne DC-zekering ingebouwd is, is er geen extra ① DC-zekering nodig.
•
•
⑥⑦ 30 mA RCD wordt aanbevolen maar is niet verplicht; houd u aan de plaatselijke voorschriften.
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
•
Dit schema is een voorbeeld van een toepassing waarbij de nulleider wordt
gescheiden van de PE in de verdeelkast.
•
Voor landen als China, Italië, Duitsland, enz. moeten de plaatselijke
bekabelingsvoorschriften worden gevolgd!
•
De back-up-PE-lijn en het aardaansluitingsblok moeten goed en effectief
geaard zijn. Anders kan de back-upfunctie abnormaal functioneren wanneer
het elektriciteitsnet uitvalt.
of
HAS-LV-serie
Meter
NETWERK
①
②
20 A/230 V
100 A/60 V
DC-zekering
AC-zekering
125 A/60 V
20 A/230 V
DC-zekering
AC-zekering
125 A/60 V
25 A/230 V
DC-zekering
AC-zekering
125 A/60 V
32 A/230 V
DC-zekering
AC-zekering
125 A/60 V
40 A/230 V
DC-zekering
AC-zekering
Verdeelkast
Slimme
meter
BELASTING
NETWERK
RCD
Normale
belasting
③
④
40 A/230 V
AC-zekering
40 A/230 V
AC-zekering
Afhankelijk
40 A/230 V
van
AC-zekering
belasting
40 A/230 V
AC-zekering
40 A/230 V
AC-zekering
RCD
Back-
upbelastingen
Elektriciteitsmeter
Netwerk
E-BAR
⑤
⑥⑦
30 mA
Hoofdschakelaar
RCD
13
