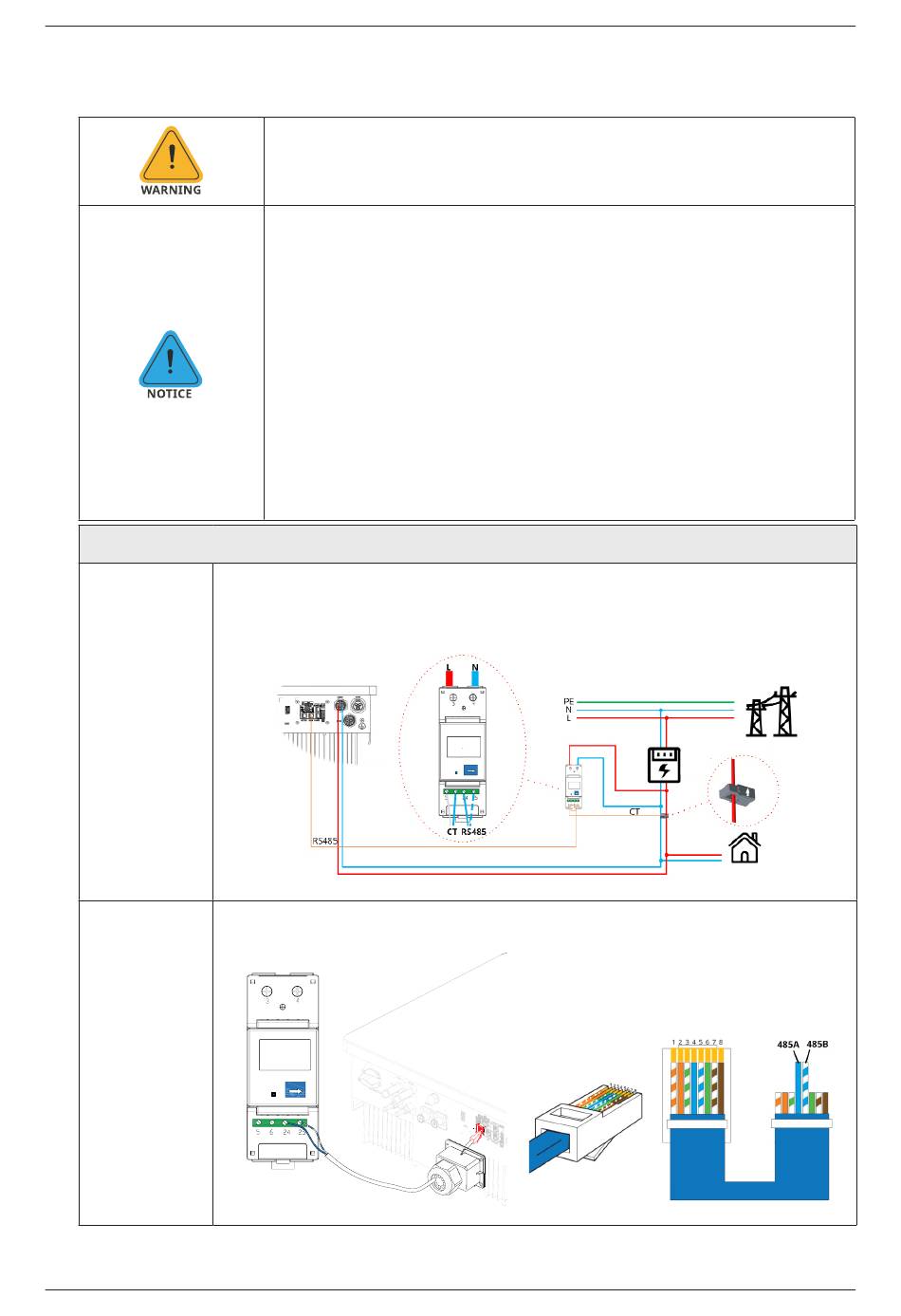

3.4.5.2 Slimme meter en CT-aansluiting
De slimme meter en CT in de accessoiredoos zijn nodig voor de installatie van het systeem en worden
gebruikt om de bedrijfstoestand van de omvormer via RS485-communicatie door te geven.
Stap 1
Stap 2
© 2023 Hoymiles Power Electronics Inc. Alle rechten voorbehouden.
•
Voordat u de slimme meter en de CT aansluit, moet u ervoor zorgen dat de
AC-kabel volledig geïsoleerd is van de AC-stroombron.
•
Eén slimme meter kan slechts met één-omvormer worden gebruikt.
•
Er moet één CT worden gebruikt voor één slimme meter en die moet
worden aangesloten op dezelfde fase als de stroomkabel van de slimme
meter.
•
Er staat een symbool (pijl) of label op de buitenkant van CT dat de juiste
mechanische oriëntatie van de CT op de te meten geleider aangeeft.
Identificeer de pijl of het label voordat u de CT installeert.
•
Voor de installatie van een AC-gekoppeld systeem zijn twee slimme meters
nodig. Er zit één slimme meter in onze verpakkingsdoos en de andere
moet worden aangeschaft bij Hoymiles. Het adres van de meter wordt
automatisch ingesteld. Als er problemen zijn met de communicatie tussen
de meters, controleer dan of het adres van de meter van de PV is ingesteld
op 1 en het adres van de meter van het net op 2.
Procedure (voor de HYS-serie omvormers)
•
Sluit netwerk-L/N aan op aansluitingen 3/4 van de meter.
•
Klem CT op de L-lijn en sluit de bedrading aan op respectievelijk 5/6. De pijl op het
oppervlak van CT moet naar het stroomnet wijzen.
•
Verbind de communicatiekabel tussen de omvormer en de slimme meter.
485B
485A
Slimme
meter
Netwerk
Elektriciteitsmeter
Netwerkzijde
Belasting
29
