Hybride Omvormer Gebruikershandleiding
•

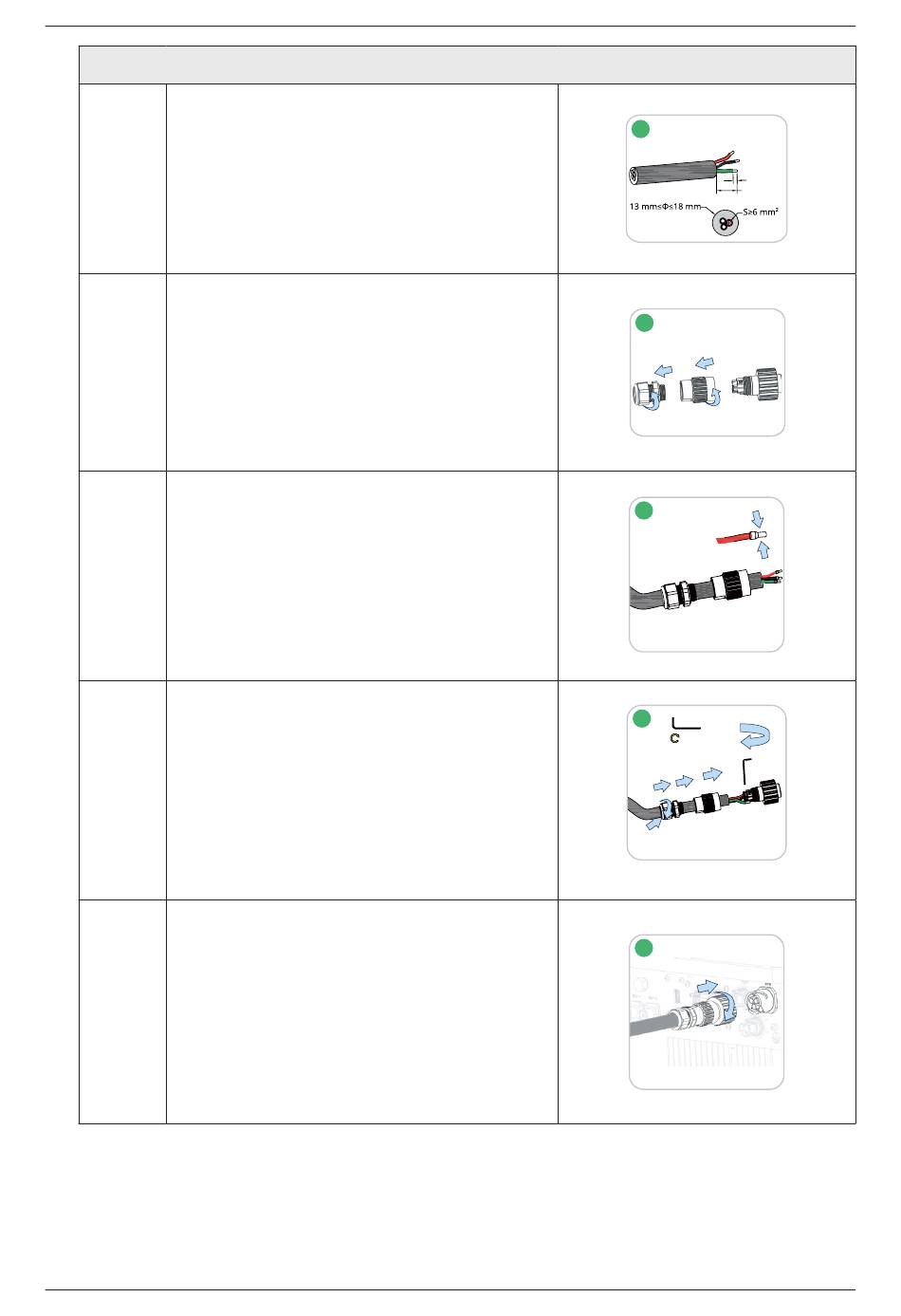

Verwijder de kabelmantel over 20-25 mm en
strip de draadisolatie over 7-8 mm.
Stap 1
•
Het doorsnedeoppervlak van de geleider: ≥6
mm².
•
Schroef de EPS-connector linksom los.
Stap 2
•
Haal de onderdelen in volgorde uit elkaar.
•
Steek de kabelgeleiderkern in de
aansluitklemmen en krimp ze stevig vast. Let
er op dat de kabelmantel niet in de connector
Stap 3
opgesloten zit.
•
Steek de AC-kabel met de juiste lengte door de
waterdichte aansluiting.
•
Sluit alle kabels aan op de overeenkomstige
aansluitingen met een koppel van 1,2 Nm met
behulp van de schroevendraaier volgens de
Stap 4
markeringen op de aansluiting. Zorg ervoor dat
de L/N/PE correct gemonteerd zijn.
•
Monteer de onderdelen in volgorde.
•
Draai de waterdichte connector rechtsom vast.
Stap 5
•
Sluit de EPS-connector aan op de omvormer, en
zet vast.
