Hybride Omvormer Gebruikershandleiding

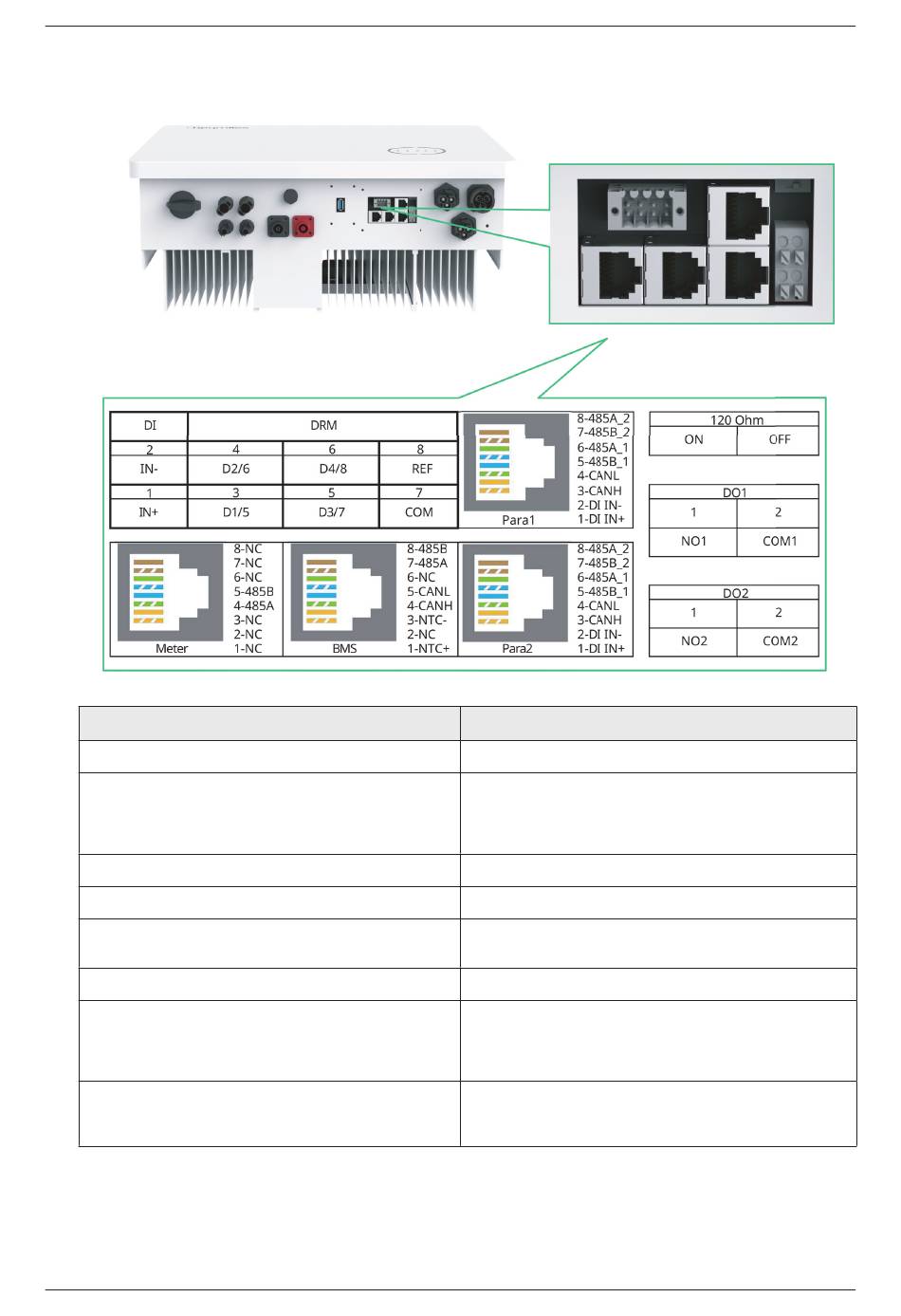

3.4.5 Communicatiebedradingsaansluiting

De gedetailleerde pinfuncties van elke poort op de communicatie-interface zijn als volgt.

Meter (485A, 485B)

BMS (NTC+, NTC-, CANH, CANL, 485A, 485B)

DRM (D1/5, D2/6, D3/7, D4/8, COM, REF)

DI (IN+, IN-)

Parallel (DI IN+, DI IN-, CANH, CANL, 485B_1, 485A_1,

485B_2, 485A_2)

120 Ohm (AAN, UIT)

DO1 (NO1, COM1)

DO2 (NO2, COM2)

Label

Beschrijving

Voor de slimme meter.

Voor Li-ion-accucommunicatie via CAN of RS485.

Voor loodzuuraccu's wordt de temperatuur bewaakt met

een

sensor via NTC+ en NTC-.

Voor externe Vraagresponse Inschakelapparatuur.

Potentiaalvrij contact ingang van omloopschakelaar.

Voor parallel bedrijf.

120 Ohm afsluitweerstand voor parallel bedrijf.

Potentiaalvrij contact uitgang. De DO1 kan worden ingesteld

op een van de volgende functies: Aardstoringsalarm,

belastingsbeheer

en generatorbeheer.

Potentiaalvrij contact uitgang. De DO2 bestuurt de

omloopschakelaar volgens bepaalde logica.
