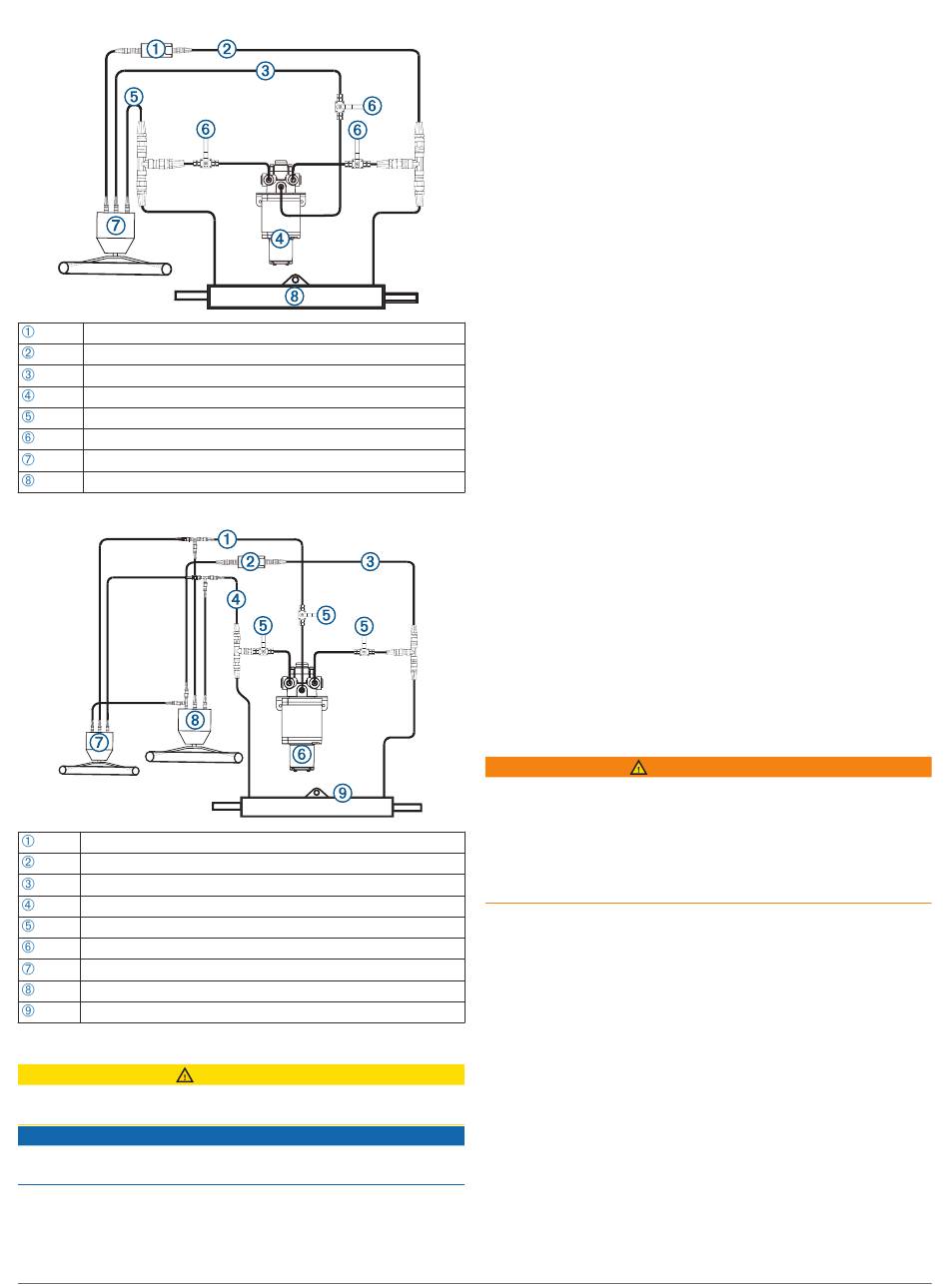

Schema enkele bediening
Shadow Drive klep
Stuurboordleiding
Retourleiding
Pomp
Bakboordleiding
Terugslagkleppen
Stuurwiel
Stuurcilinders
Schema dubbele roerbediening
Retourleiding
Shadow Drive klep
Stuurboordleiding
Bakboordleiding
Terugslagkleppen
Pomp
Bovenste bediening
Onderste bediening
Stuurcilinders
Installatieprocedures
Draag altijd een veiligheidsbril, oorbeschermers en een
stofmasker tijdens het boren, zagen en schuren.
Controleer voordat u gaat boren of zagen wat zich aan de
andere kant van het oppervlak bevindt.
Wanneer u de installatie van de stuurautomaat hebt gepland en
aan alle vereisten voor montage en bedrading van uw specifieke
installatie hebt voldaan, kunt u de onderdelen monteren en
aansluiten.
VOORZICHTIG
LET OP
Bediening installeren
Een aparte roerbediening is niet in alle stuurautomaatpakketten
inbegrepen. Als u de stuurautomaat installeert zonder aparte
roerbediening, moet de CCU van de stuurautomaat zijn
verbonden met hetzelfde NMEA 2000 netwerk als een
compatibele Garmin kaartplotter om het stuurautomaatsysteem
te kunnen configureren en bedienen.
In de verpakking van de roerbediening vindt u gedetailleerde
montage-instructies.
De CCU monteren
1
Kies de bevestigingsplek.
2
Gebruik de CCU als sjabloon en markeer de twee
voorboorgaten op het montageoppervlak.
3
Gebruik een boor van 3 mm (
4
Gebruik de meegeleverde schroeven om de CCU op het
montageoppervlak te bevestigen.
OPMERKING: Als u andere bevestigingsmaterialen gebruikt
dan de meegeleverde schroeven, dient u materiaal te
gebruiken van hoogwaardig roestvrijstaal of koper om
magnetische interferentie met de CCU te voorkomen.
Controleer het bevestigingsmateriaal op magnetische velden
door het te testen met een handkompas.
ECU installeren
De ECU monteren
Voordat u de ECU kunt monteren, moet u een montagelocatie
selecteren en kijken welke bevestigingsmaterialen u nodig hebt
(Aandachtspunten bij de montage en aansluiting van de ECU,
pagina
2).
1
Plaats de ECU op de gewenste montageplaats en teken de
montagegaten op de ondergrond af. Gebruik de ECU zelf als
sjabloon.
2
Gebruik een boortje dat geschikt is voor het
bevestigingsmateriaal en boor de vier gaten in het
bevestigingsoppervlak.
3
Gebruik het gekozen bevestigingsmateriaal om de ECU
stevig op het montageoppervlak te bevestigen.
De ECU aansluiten op de voeding
WAARSCHUWING
Verwijder bij het aansluiten van de voedingskabel niet de
geïntegreerde zekeringhouder. Om het risico van letsel of
schade aan het product door brand of oververhitting te
voorkomen, dient de juiste zekering te worden gebruikt, zoals
vermeld in de productspecificaties. Als de voedingskabel wordt
aangesloten zonder gebruik van de juiste zekering, vervalt de
garantie op het product.
Sluit indien mogelijk de voedingskabel van de ECU rechtstreeks
aan op de bootaccu. Hoewel dit niet wordt aanbevolen, moet u
een zekering van 40 A gebruiken als u de voedingskabel
aansluit op een klemmenblok of een andere bron.
Als u de ECU wilt aansluiten via een onderbreker of schakelaar
in de buurt van de stuurinrichting, moet u een relais van de
juiste grootte en een controledraad gebruiken in plaats van de
ECU voedingskabel te verlengen.
1
Leid het uiteinde met de connector van de ECU
voedingskabel naar de ECU, maar sluit de kabel niet aan op
de ECU.
2
Leid het gestripte draadeinde van de ECU voedingskabel
naar de bootaccu.
Als de kabel niet lang genoeg is, kan deze worden verlengd
(Voedingskabel verlengen, pagina
3
Sluit de zwarte draad (-) aan op de negatieve (-) pool van de
accu en sluit de rode draad (+) aan op de positieve (+) pool
van de accu.
1
/
in.) om de gaatjes te boren.
8
6).
5
