Raadpleeg voor verdere hulp de schema's van het hydraulische
systeem (
(Hydraulische schema's, pagina
Gebruik hydraulische connectors (niet meegeleverd) om de
Shadow Drive klep in de juiste hydraulische leiding te
installeren.
De Shadow Drive klep aansluiten op de CCU
1
Leid het gestripte draadeinde van de CCU-kabel naar de
Shadow Drive klep.
Als de kabel niet lang genoeg is, kunt u de desbetreffende
draden verlengen met een 28 AWG-draad (0,08 mm²).
2
Verbind de kabels volgens het schema in deze tabel.
Draadkleur van Shadow Drive klep Kleur van draad CCU-kabel
Rood (+)
Zwart (-)
3
Soldeer en isoleer alle gestripte draadeinden.
Een stuurautomaatschakelaar installeren
Als uw stuurautomaatpakket geen Shadow Drive klep bevat,
moet u een handmatige, eenpolige aan-uitschakelaar (niet
meegeleverd) installeren om de stuurautomaat zo nodig uit te
schakelen.
1
Leid het gestripte draadeinde van de CCU-kabel naar de
schakelaar.
Als de kabel niet lang genoeg is, kunt u de desbetreffende
draden verlengen met een draad van 0,08 mm² (28 AWG).
2
Verbind de kabels volgens het schema in deze tabel.
Functie van schakelaarkabel
Positief (+)
Negatief (-)
3
Soldeer en isoleer alle gestripte draadeinden.
De stuurautomaat functioneert correct, als de
schakelaarcontacten gesloten zijn. Door de schakelaar open te
zetten wordt de stuurautomaat uitgeschakeld om de boot
handmatig te besturen.
Het alarm installeren
Voordat u het alarm kunt bevestigen, moet u een montageplaats
kiezen
(Overwegingen bij montage en aansluiting van het alarm,
pagina
2).
1
Leid de alarmkabel naar het gestripte draadeinde van de
CCU-kabel.
Als de kabel niet lang genoeg is, kunt u de desbetreffende
draden verlengen met een draad van 0,08 mm
2
Verbind de kabels volgens het schema in deze tabel.
Kleur van alarmdraad
Wit (+)
Zwart (-)
3
Soldeer en isoleer alle gestripte draadeinden.
4
Bevestig het alarm met kabelbinders of andere
bevestigingsmaterialen (niet bijgeleverd).
NMEA 2000 en de stuurautomaatonderdelen
Een aparte roerbediening is niet in alle stuurautomaatpakketten
inbegrepen. Als u de stuurautomaat installeert zonder aparte
roerbediening, moet de CCU van de stuurautomaat zijn
verbonden met hetzelfde NMEA 2000 netwerk als een
compatibele Garmin kaartplotter om het stuurautomaatsysteem
te kunnen configureren en bedienen.
Als u dit toestel aansluit op een bestaand NMEA 2000 netwerk,
moet het NMEA 2000 netwerk reeds zijn aangesloten op de
voeding. Sluit de NMEA 2000 voedingskabel niet op een
bestaand NMEA 2000 netwerk aan omdat er slechts één
voedingsbron mag worden aangesloten op een NMEA 2000
netwerk.
4)).
Bruin (+)
Zwart (-)
Kleur van draad CCU-kabel
Bruin (+)
Zwart (-)
2
(28 AWG).
Kleur van draad CCU-kabel
Oranje (+)
Blauw (-)
LET OP
Als u dit toestel aansluit op een bestaand NMEA 2000 netwerk
of motornetwerk van een andere fabrikant, moet u een NMEA
2000 Power Isolator (010-11580-00) tussen het bestaande
netwerk en de Garmin toestellen installeren.
U kunt de CCU en de optionele roerbediening verbinden via een
bestaand NMEA 2000 netwerk. Als er geen bestaand NMEA
2000 netwerk op uw boot is geïnstalleerd, zijn alle benodigde
onderdelen voor het netwerk meegeleverd in het
stuurautomaatpakket
(Een standaard NMEA 2000 netwerk voor
de stuurautomaat opzetten, pagina
Als u de geavanceerde functies van de stuurautomaat wilt
gebruiken, kunt u optionele NMEA 2000 toestellen, zoals een
GPS-toestel, aansluiten op het NMEA 2000 netwerk.
Als u niet vertrouwd bent met NMEA 2000, lees dan het
hoofdstuk "NMEA 2000 Network Fundamentals" in de Technical
Reference for NMEA 2000 Products. Als u dit document wilt
downloaden, selecteert u Handleidingen op de productpagina
voor uw toestel op www.garmin.com.

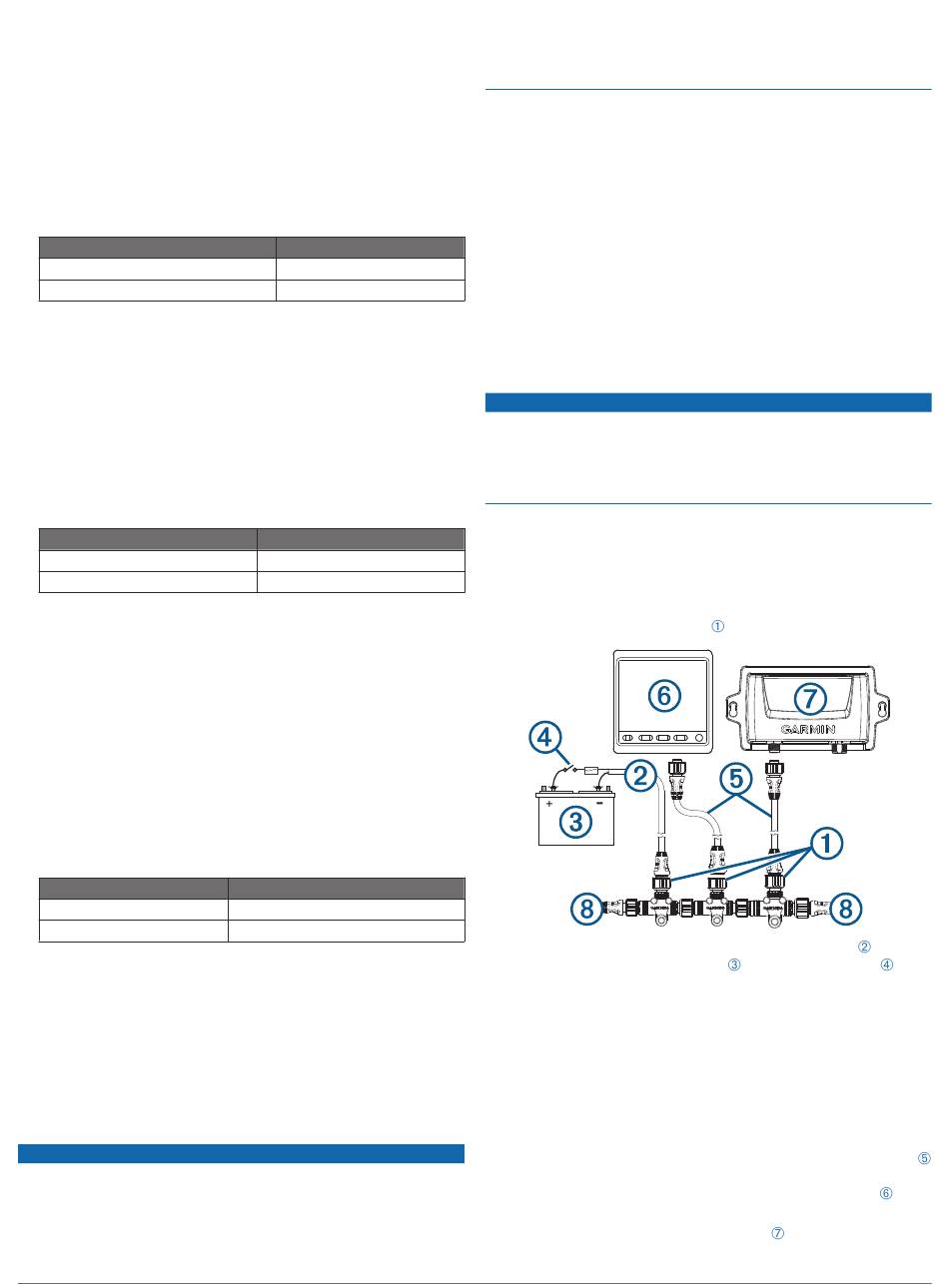

Een standaard NMEA 2000 netwerk voor de stuurautomaat
opzetten
Als u een NMEA 2000 voedingskabel installeert, moet u deze
verbinden met de contactschakelaar van de boot of via een
andere onderbrekingsschakelaar. NMEA 2000 toestellen zullen
uw accu leegtrekken indien de NMEA 2000 voedingskabel
rechtstreeks is aangesloten op de accu.
Een aparte roerbediening is niet in alle stuurautomaatpakketten
inbegrepen. Als u de stuurautomaat installeert zonder aparte
roerbediening, moet de CCU van de stuurautomaat zijn
verbonden met hetzelfde NMEA 2000 netwerk als een
compatibele Garmin kaartplotter om het stuurautomaatsysteem
te kunnen configureren en bedienen.
1
Verbind de drie T-connectors
2
Sluit de meegeleverde NMEA 2000 voedingskabel
een 9 tot 12 VDC voedingsbron
Sluit de voedingskabel zo mogelijk aan op de
contactschakelaar van de boot, of leid de kabel via een inline
schakelaar (niet meegeleverd).
OPMERKING: De omvlochten aardedraad (blank) van de
NMEA 2000 voedingskabel moet worden verbonden met
dezelfde aarding als de zwarte draad van de NMEA 2000
voedingskabel.
3
Sluit de NMEA 2000 voedingskabel aan op een van de T-
connectors.
4
Sluit een van de meegeleverde NMEA 2000 netwerkkabels
aan op een van de T-connectors en de roerbediening
(optioneel) of op een compatibele Garmin kaartplotter
5
Sluit de andere meegeleverde NMEA 2000 netwerkkabel aan
op de andere T-connector en de CCU
7).
LET OP
met elkaar zoals getoond.
via een schakelaar
.
aan op
.
.
7
