Raadpleeg de meegeleverde configuratiehandleiding voor meer
informatie over het configureren van de stuurautomaat.
Appendix
NMEA 0183 aansluitschema's
De roerbediening is niet in alle stuurautomaatpakketten
inbegrepen. In uw stuurautomaatsysteem moet een
roerbediening worden geïnstalleerd om NMEA 0183 toestellen
aan te sluiten volgens deze schema's. Als u de stuurautomaat
installeert zonder een roerbediening, moeten alle NMEA
toestellen die u met het stuurautomaatsysteem wilt gebruiken,
worden aangesloten op een compatibele Garmin kaartplotter in
hetzelfde NMEA 2000 netwerk als de CCU. Zie voor meer
informatie over het aansluiten van NMEA 0183 toestellen de bij
uw kaartplotter geleverde installatie-instructies.
Deze bedradingsschema's zijn voorbeelden van verschillende
situaties die u kunt tegenkomen tijdens het aansluiten van uw
NMEA 0183 toestel op de roerbediening.
NMEA 0183 verbinding - overwegingen
• Er is één interne NMEA 0183 invoerpoort (RX-poort) en één
interne NMEA 0183 uitvoerpoort (TX-poort) op de
meegeleverde NMEA 0183 gegevenskabel. U kunt
verbinding maken met één NMEA 0183 toestel op de interne
RX-poort om gegevens in te voeren op dit Garmin toestel en
u kunt maximaal drie NMEA 0183 toestellen tegelijkertijd
verbinden met de interne TX-poort om gegevensuitvoer van
dit Garmin toestel te ontvangen.
• Raadpleeg de installatie-instructies voor het NMEA 0183
toestel om de verzenddraden (TX) en de ontvangstdraden
(RX) te bepalen.
• Het toestel heeft één TX-poort en één RX-poort. Elke interne
poort heeft twee draden met het label A en B overeenkomstig
de NMEA 0183 conventie. De corresponderende A en B
draden van elke interne poort dienen te worden verbonden
met de A(+) en B(-) draden van het NMEA 0183 toestel.
• U moet afgeschermde twisted-pair draden van 0,08 mm² (28
AWG) voor lange bedradingslengten gebruiken. Soldeer alle
verbindingen en verzegel deze met krimpkousen.
• Sluit de NMEA 0183 gegevensdraden van dit toestel niet aan
op geaarde stroom.
• De voedingskabel van dit toestel en de NMEA 0183
toestellen moeten op een gedeelde, geaarde stroom worden
aangesloten.
• Voor tweewegscommunicatie met een NMEA 0183 toestel
worden de interne poorten op de NMEA 0183 gegevenskabel
niet verbonden. Als bijvoorbeeld de invoer van het NMEA
0183 toestel is verbonden met TXA op de gegevenskabel,
kunt u de uitvoerpoort van uw NMEA 0183 toestel verbinden
met de invoerpoort op de kabelgeleider.
• Zie
Specificaties, pagina 10
goedgekeurde NMEA 0183 telegrammen die worden
uitgevoerd vanaf en ingevoerd naar dit toestel.
• De interne NMEA 0183 poorten en communicatieprotocollen
worden geconfigureerd op het verbonden Garmin toestel. Zie
het NMEA 0183 gedeelte in de gebruikershandleiding van de
kaartplotter voor meer informatie.
voor een lijst met de

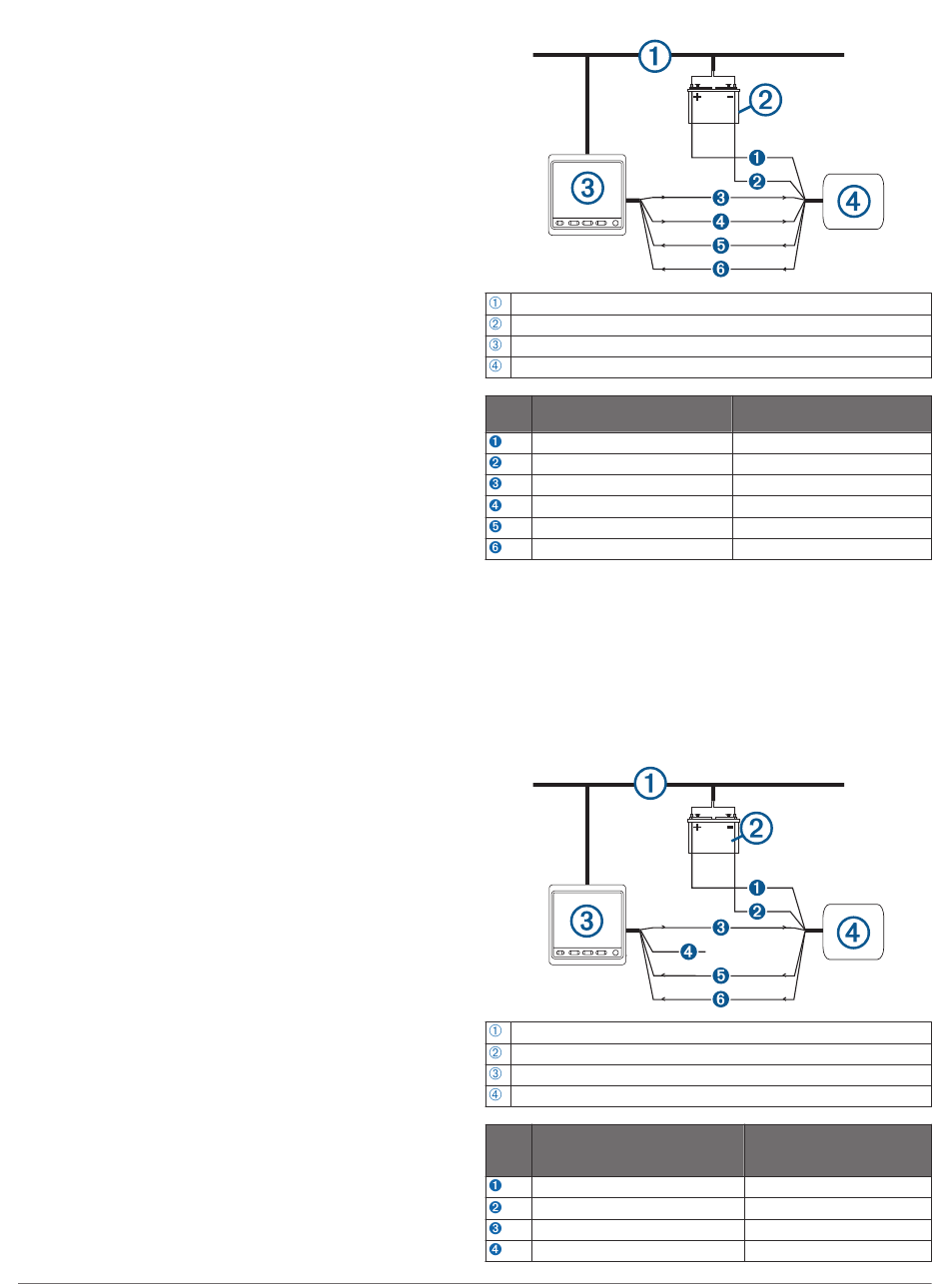

Tweerichtings NMEA 0183 communicatie
NMEA 2000 netwerk (levert voeding aan de bediening)
Voedingsbron van 12 V gelijkstroom
Roerbediening
NMEA 0183 compatibel toestel
Draad Kleur en functie van draad
bediening
N.v.t.
N.v.t.
Blauw — Tx/A (+)
Wit — Tx/B (-)
Bruin — Rx/A (+)
Groen — Rx/B (-)
OPMERKING: Als u een NMEA 0183 toestel met twee
zendlijnen en twee ontvangstlijnen aansluit, hoeven de NMEA
2000 bus en het NMEA 0183 toestel niet op een
gemeenschappelijke aarding te worden aangesloten.
Slechts één ontvangende draad
Als uw NMEA 0183 compatibele toestel slechts één
ontvangende draad (Rx) heeft, moet deze worden aangesloten
op de blauwe draad (Tx/A) van de roerbediening, en moet de
witte draad (Tx/B) van de roerbediening niet worden
aangesloten.
NMEA 2000 netwerk (levert voeding aan de bediening)
Voedingsbron van 12 V gelijkstroom
Roerbediening
NMEA 0183 compatibel toestel
Draad Kleur en functie van draad
bediening
N.v.t.
N.v.t.
Blauw — Tx/A (+)
Wit — niet aangesloten
NMEA Functie van draad van
0183 compatibel toestel
Vermogen
NMEA 0183 aarde
Rx/A (+)
Rx/B (-)
Tx/A (+)
Tx/B (-)
NMEA Functie van draad
van 0183 compatibel
toestel
Vermogen
NMEA 0183 aarde
Rx
N.v.t.
9
