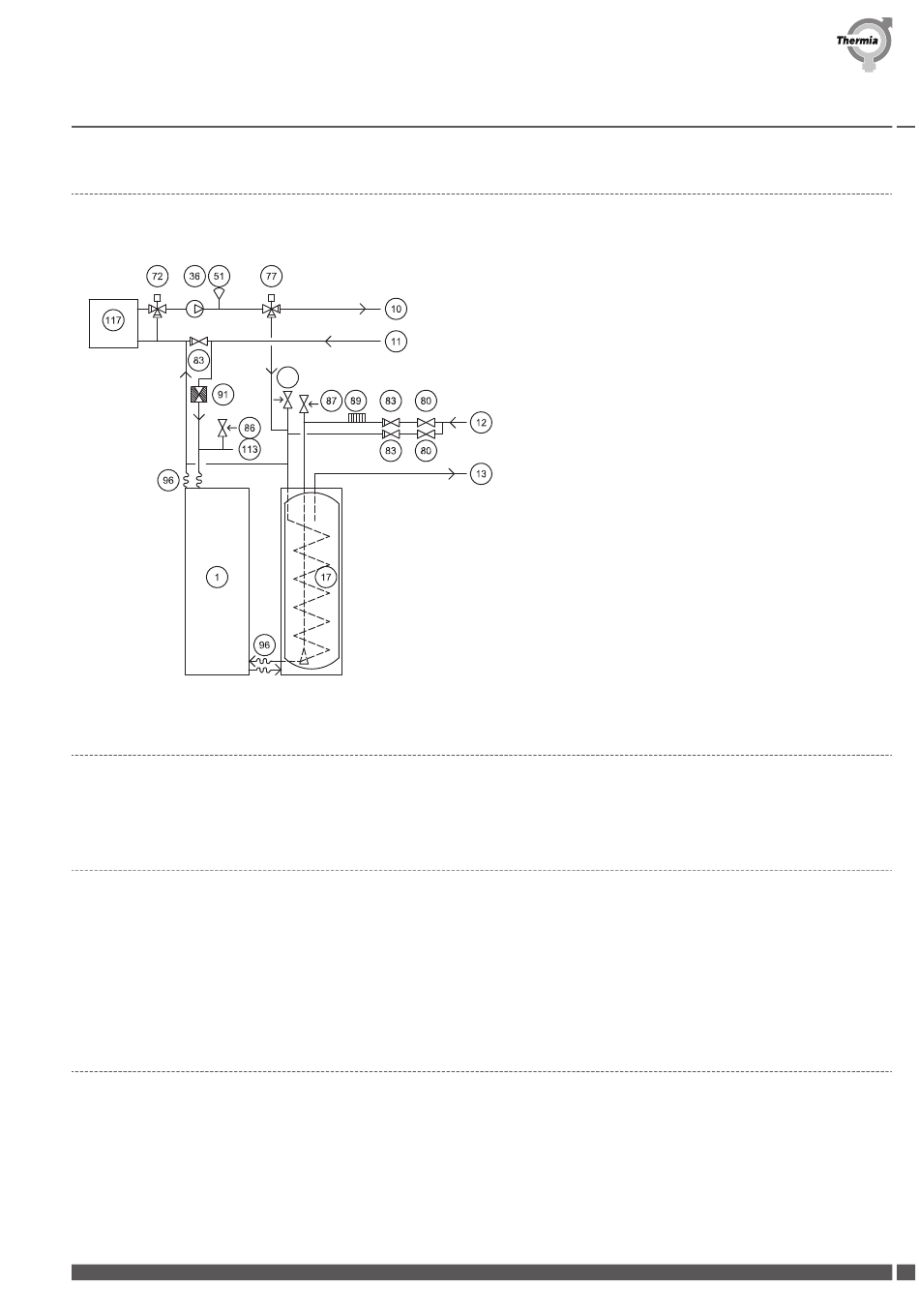

Voorbeeld systeemoplossing 3
Systeemoplossing voor Atria Duo Optimum.
5.2.4
Koud- en warmwaterleidingen aansluiten
1. Sluit de koud- en warmwaterleidingen met alle benodigde onderdelen aan volgens het aansluitschema voor het betreffende sys-
teem.
5.2.5
De aanvoer- en retourleiding van het verwarmingssysteem aansluiten
Zie Flexibele slangen voor informatie over de montage van flexibele slangen.
1. Sluit de aanvoerleiding aan met een flexibele slangaansluiting en alle benodigde onderdelen.
2. Sluit de retourleiding aan met een flexibele slangaansluiting en alle benodigde onderdelen, waaronder een filter.
3. Isoleer de aanvoer- en retourleiding.
4. Sluit de ontluchtingsklep aan op de uitlaat (22 mm Cu) boven op de warmtepomp.
5.3
Aansluiting brine
Thermia Värmepumpar
Warmtepompen voor woningen
118
1
Warmtepomp
10
Aanv.leiding
11
Retourleiding
12
Koud water
13
Warm water
17
Warmwatertank
36
Circulatiepomp
51
Aanvoerleidingsensor, buiten warmtepomp geplaatst
72
Shuntklep
77
3-wegklep
80
Afsluitklep
83
Terugslagklep
86
Veiligheidsklep expansieverwarmingssysteem
87
Veiligheidsklep koud water 9 bar
89
Vacuümklep
91
Vuilzeef met afsluitklep
96
Flexibele slang
113
Expansieverwarmingssysteem
117
Externe bijverwarming
118
Veiligheidsklep 2,5 bar
VMGFP210
