Voordat u de installatielocatie verlaat, moet de apparatuur worden aangesloten via een GOEDGEKEURDE (acceptabel voor de
plaatselijke wetgeving) Network Interface Device (NID). Alle bekabeling zal worden uitgevoerd volgens de plaatselijke
wetgeving voor elektriciteit.
GS2060/TL260GS-kiezer installeren met het PC1616/1832/1864 paneel
OPMERKING: Voordat u de GS2060/TL260GS-installeert of de SIM-kaart plaatst of verwijdert, moet u nagaan of het is
systeem is uitgeschakeld.
1. U monteert de montagebeugel door de volgende stappen uit te voeren (zie Figur 1).
a. Verwijder de 4 witte plastic standoffs van de zak
die wordt geleverd bij de kiezerset.
b. Plaats de 4 standoffs door de achterkant van de
bijgeleverde montagebeugel in de gaatjes in elke
hoek. (Het antennemontagelipje dient van u af te
wijzen).
c. Plaats de beugel op een vlak, gelijk oppervlak.
Houd de kiezer met de voorkant naar boven en
richt de vier gaatjes op de kiezer met de vier
standoffs die uit de beugel steken. Duw de kiezer
stevig en gelijkmatig op de standoffs totdat deze
goed is bevestigd op de montagebeugel.
d. Verwijder de voorkap van het alarmpaneel.
e. Verwijder de ronde uitwerper in de sectie
rechtsboven van het paneel en gooi deze weg.
(Dit gat wordt gebruikt om de bijgeleverde
radioantenne aan te sluiten).
f. Sluit de bijgeleverde antennekabel van 12,7 cm
(5") aan op de radio, door de connector door het
gat te steken aan de achterkant van de montagebeugel op de printplaat van de kiezer. Duw de antenneconnector stevig in
de uitgang op de GSM-radio. (Zie Figur 3).
g. Plaats de nylon sluitring met draagbus (dikke platte sluitring) op het
schroefdraadgedeelte
schoefdraadsectie door het gat voor het monteren van de antenne.
Plaats de tweede nylon sluitring (plat), gevolgd door de koperen sluitring
en de koperen moer op de schroefdraadsectie van de kabel buiten het
paneel. Draai het apparaat alleen handmatig vast. Draai het apparaat
niet te strak vast.
2. De kiezermodule in het paneel installeren. (Zie Figur 3).
a. Bevestig het ene uiteinde van de PC-LINK-kabel aan op de PC-LINK-
kop op het paneel (rode draad gaat op pen 1 van de PC-LINK-kop).
OPMERKING: De zwarte kabel vindt u rechts op het paneel, terwijl
dit op de kiezer omgekeerd is. Zie Figur 3.
b. Plaats de gemonteerde kiezer in de paneelkast.
OPMERKING:
Zorg
schroefdraadantenne zichtbaar is via het gat in het paneel.
c. Zoek het schroefgat in de rechterzijwand van het paneel. Zie Figur 2 (i).
Lijn de gemonteerde kiezer uit met de zijwand van het paneel en gebruik
de bijgeleverde schroef om de montagebeugel aan het paneel te
bevestigen.
d. Bevestig de bijgeleverde witte quad-band staafantenne aan het
aansluitingspunt van de schroefdraadantenne boven aan het paneel.
3. Sluit de kiezer met kabels aan op het paneel en voer de volgende stappen
uit (zie Figur 3):
WAARSCHUWING! Alle aansluitingen op
de TL2060GS/GS2060-module zijn
stroombegrensd. Leid geen kabels over de
printplaten. Zorg voor een afstand van
minimaal 25,4 mm (1") tussen de
printplaat en de bekabeling. Er moet op
alle punten een afstand van minimaal
7 mm (1/4") zijn tussen
niet-stroombegrensde en stroombeg-
rensde bekabeling.
PC1616/1832/1864
UA503
OPMERKING: Raadpleeg de instal-
latiehandleiding van het bedie-
ningspaneel voor meer informatie.
AUX+
BELL+
PGM1
PGM3
AC AC
RED BLK YEL GRN
AUX-
BELL-
PGM2
De GSM/ETHERNET-kiezer in de kast installeren
van
de
antennekabel.
dat
het
aansluitpunt
Naar externe
antenne
SIM-kaarthouder
Hardwarestandaard
PWR PWR GND GND
PC-LINK
1
Zwart
1
PC-LINK
RING
R-1
Z1 COM Z2
Z3 COM Z4 Z5 COM Z6 Z7 COM Z8
EGND
TIP
PGM4
Koperen sluitring
Nylon sluitring (plat)
Nylon sluitring
met draagbus
(dikkere platte sluitring)
Bevestigingsgaten
Steek
de
van
de
GSM-radio
TL260GS/GS2060
Status-LED's
GND
SHLD
Netwerkaansluiting
Zwart
(Model TL260GS)
Gebruik alleen CAT5-kabel
(max. 100 m/300 ft.), beheerd
CON 4
Ingangswaarden (vanaf Luid
alarm uitgang)
11,1 V - 12,6 VDC 100 mA
stand-by; 400 mA alarm
Minimale stroomvereisten
DSC-paneel
16 VAC 40 VA transformator
T-1
12 VDC 7 Ah accu
+
-
Extern luid alarm/
externe sirene
3

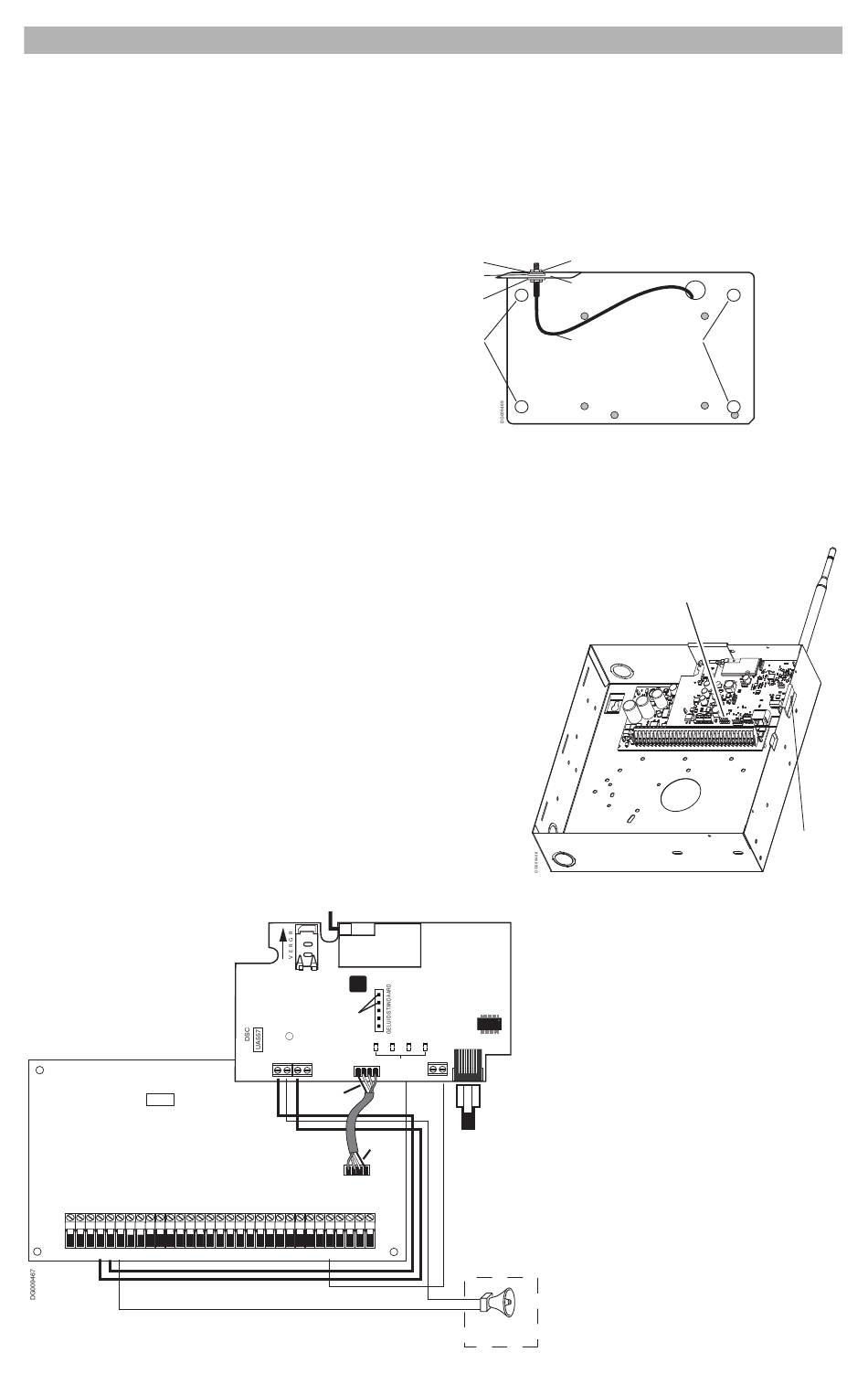

Figur 1 Kiezermontagebeugel
Koperen moer
Antennemontagelipje
Bevestigingsgaten
Antennekabel
Figur 2 PC1616/1832/1864-bedieningspaneel
PC-Link-kabelaansluiting
Figur 3 Bekabelingsschema GS2060/TL260GS
