Energiebesparings-functie
(alleen bij GS2065/TL265)
De modellen GS2065 en TL265GS
beschikken over een
energiebesparingsmodus. Als er een
netstroomuitval optreedt bij het PC9155-
bedieningspaneel, gaat het systeem in
de energiebesparingsmodus om de
accuduur te verlengen. Tijdens de
energiebesparingsmodus wordt de
Ethernet-functie uitgeschakeld en zal
deze alleen worden ingeschakeld
wanneer er een gebeurtenis wordt
verzonden, een DLS-sessie wordt
aangevraagd via SMS of een firmware-
upgrade wordt vereist.
•
In de energiebesparingsmodus zijn
er geen binnenkomende DLS-
aansluitingen mogelijk.
•
Door uitgaande SMS'en geïnitieerde
DLS-sessies zijn mogelijk terwijl het
apparaat zich in de
eneriebesparingsmodus bevindt.
•
De LED van de Link-activiteit op het
netwerkinterfaceapparaat wordt ook
uitgeschakeld wanneer het apparaat
in de energiebesparingsmodus
staat.
Kiezerproblemen weergegeven op een PC9155-paneel
De volgende problemen verschijnen op het LCD-scherm van het toetsenpaneel wanneer deze worden opgetreden door een
kiezer op het PC9155-paneel. Zie de installatiehandleiding PC9155 voor meer informatie.
Probleemsituatie
Probleem andere kiezer
1. Voer deze kiezerplaatsingstest uit om na te gaan of de locatie van het paneel/antenne geschikt is om de radio te laten werken:
OPMERKING: U moet mogelijk het paneel verplaatsen of een optionele verlengde antenne installeren als het signaal
van de radio te zwak is.
a. Controleer of de gele LED op de kiezer niet knippert. Een knipperende gele LED geeft aan dat er een probleem is met de
kiezer. (Zie Tabell 7 om problemen op te lossen en neem de oorzaak van dit probleem weg voordat u verder gaat met de
volgende stap).
b. Ga na wat de sterkte is van het radiosignaal op de gele LED en de twee groene LED's en of de printplaat van de kiezer aan
de minimale vereisten van het signaalniveau voldoet of overschrijdt. Minimaal signaalniveau: De gele LED UIT en de
groene LED 1
(het verst van de gele LED) AAN. (bijvoorbeeld niet knipperend) om de paneellocatie acceptabel te laten
zijn. Zie tabel voor Radiosignaalsterkte på side 8 voor een interpretatie van ontvanger GSM signaalsterkte op LED's.
OPMERKING: Als de vereiste signaalsterkte te laag is met het paneel op de huidige locatie, wordt er een externe
antenne vereist.
c. Indien vereist, zijn de volgende GSM-antenneverlengstuksets beschikbaar voor de installateur:
• GS15-ANTQ - 4,57 m (15')
• GS25-ANTQ - 7,62 m (25')
• GS50-ANTQ - 15,24 m (50') Externe antenneverlengstukset (alleen geschikt voor montage buiten).
Bij deze set zijn specifieke instructies voor de installatie van het antenneverlengstuk inbegrepen. Controleer alle elektrische
veiligheidsinstructies, ongeacht de installatie van de antenne. Alle kabels van de apparatuur zijn volledig compatibel met de
plaatselijke regels en regelgeving.
2. Installeer het antenneverlengstuk en voer de volgende stappen uit om de beste locatie voor het van de antenne te bepalen:
OPMERKING: Volg de procedure voor het gebruikte bedieningspaneel. Als u geen externe antenne gaat installeren, gaat
u naar stap 4.
PC1616/1832/1864-kast
a. Ontkoppel de witte staafantenne van de kast.
b. Bevestig elk uiteinde van de kabel van het antenneverlengstuk met de schroefdraadantenneconnector op het paneel en het
andere uiteinde aan de externe antenne.
PC9155-kast
a. Schakel het paneel uit en verwijder de voorkap.
b. Verwijder de ronde uitwerper boven aan het paneel en gooi deze weg.
c. Plaats een kleine platte schroevendraaier tussen de antennekabel en de radio. (Zie Figur 4). Wrik de plug los van de radio
en haal het andere uiteinde van de antennekabel uit de PCB.
OPMERKING: Wanneer u alleen uw vingers gebruikt om de kabel te verwijderen, kunt u de connector beschadigen.
d. Gebruik de bij de antenneset bijgeleverde instructies om het optionele antenneverlengstuk op de kiezer te installeren.
e. Bevestig het ene uiteinde van de kabel van het antenneverlengstuk aan de radio op de kiezer.
f. Plaats de voorkap op het paneel terug.
g. Schakel het paneel in en wacht totdat deze is geïnitialiseerd.
3. Breng het antenneverlengstuk naar diverse locaties terwijl u de twee groene LED's op het paneel in de gaten houdt. Blijf het
antenneverlengstuk verplaatsen totdat u een acceptabele (minimaal één groene LED brandt ononderbroken) signaalsterkte
hebt gevonden.
OPMERKING: De minimale sterkte is:
knippert, moet u deze wellicht verplaatsen.
UA558
OPMERKING: Model PC9155D gebruikt de Dual
Alarm kiezer GSM-GPRS/IP model TL265GS.
Model PC9155G gebruikt de kiezer voor alleen
GSM-GPRS, model GS2065.
OPMERKING: Raadpleeg de Installatie-
handleiding o/n 29007510 voor details
over bedrading.
T-1 R-1 TIP RING IO2 IO1 -AUX AUX+ AC AC
INGANGSWAARDEN (vanaf PC-Link)
11,1 V - 12,6 VDC
100 mA standby; 400 mA Alarm
Beschrijving
Problemen met GSM, Ethernet, ontvanger in meldkamer,
supervisieconfig. SMS voor GS/IP-module (indien
geïnstalleerd).
Druk op < > om door de problemen te schuiven.
Kiezerplaatsingstest
Interne antenneverlengstukset (alleen geschikt voor montage binnen).
Externe antenneverlengstukset (alleen geschikt voor montage buiten).
groene LED 1 knippert en de

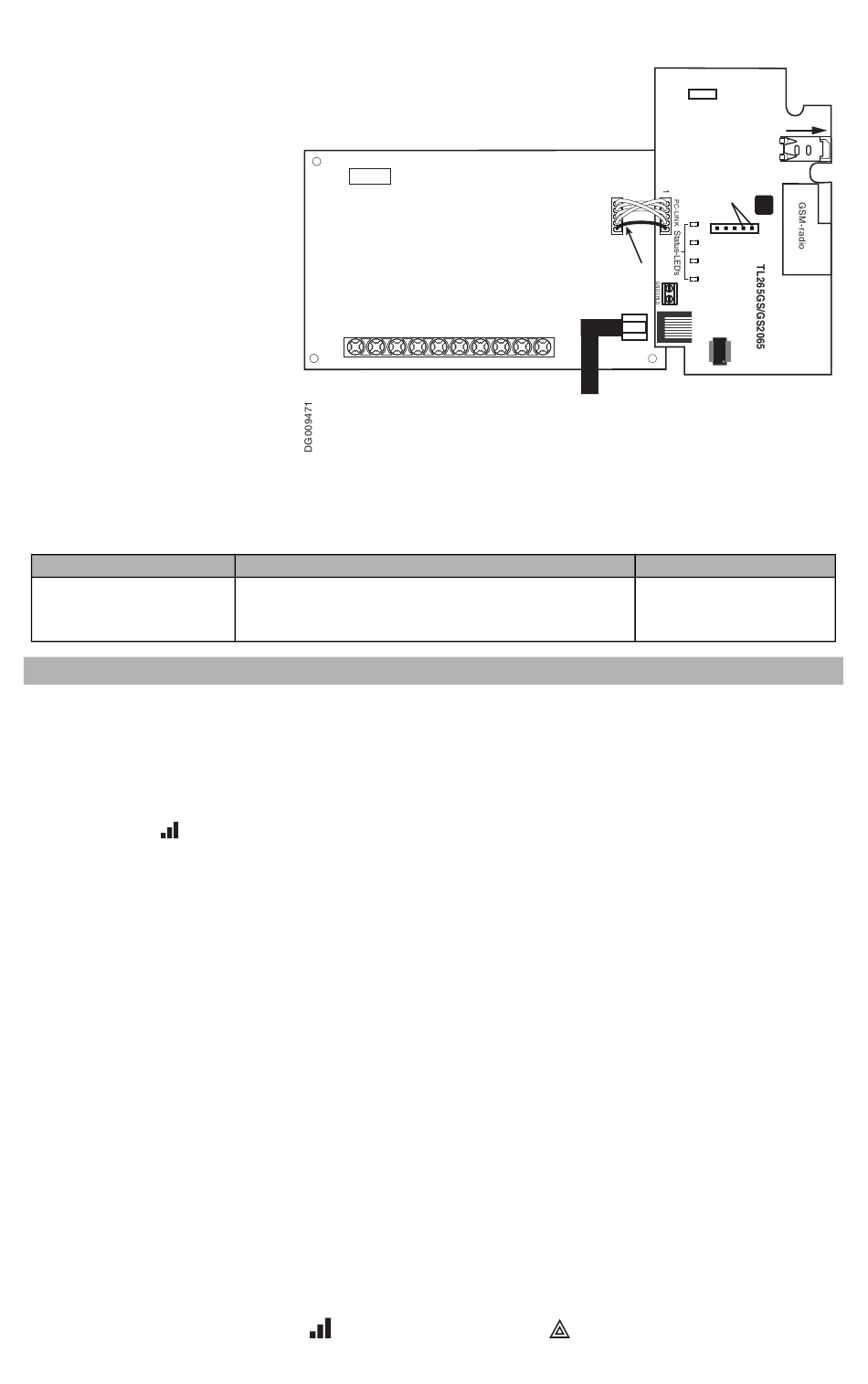

Figur 5 Bekabelingsschema GS2065/TL265GS
PC9155D
PC9155G
Netwerkaansluiting
(Model TL265GS)
Gebruik alleen CAT5-kabel, beheerd.
Tabell 3: Kiezerproblemen op een PC9155-paneel
gele LED is UIT. Als de groene LED 1
6
DSC
UA557
SIM-kaarthouder
Hardware-
Standaard
GELUID/STANDAARD
ROOD
Rode
draad
RJ-45
Gebruikersactie
Bel de onderhoudsdienst.
Controleer bij een probleem
met Ethernet de LAN-
verbindingen.
Vergrendeling
