9.4.

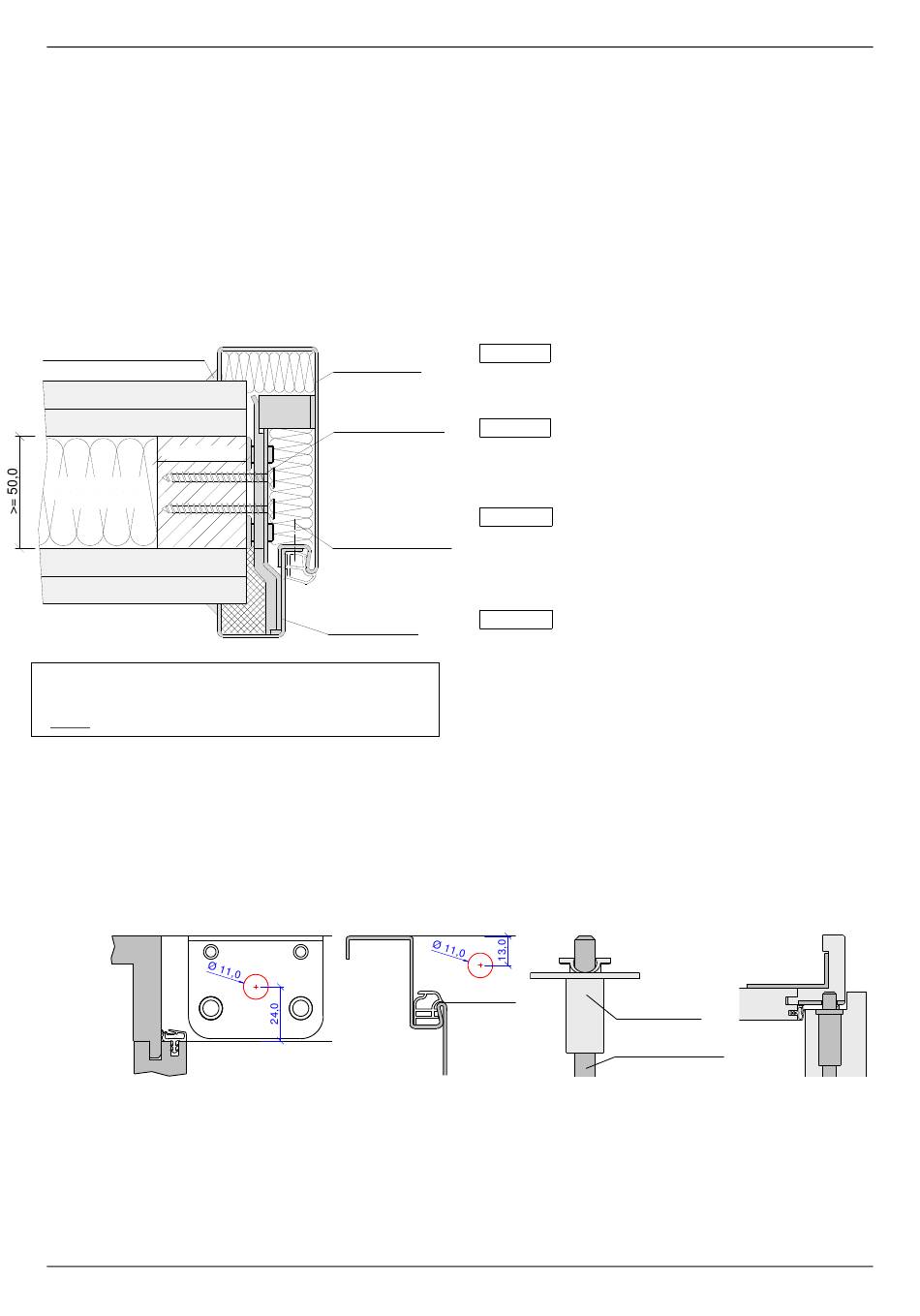

Montage Stahlzarge in Leichtbauwand - Holzständerwerk
9.4.1. Zweischalige Umfassungszarge mit Flachanker
1. Hauptschale in der Wandöffnung ausrichten. (Falzmaßbreite beachten)
2. Hauptschale festschrauben und hinterfüllen.
3. Gegen- und Hauptschale zusammenfügen und verschrauben (max. 4 Nm)
4. Gegenschale hinterfüllen
5. Hohlkammerdichtung einsetzen
6. Türblatt einhängen und Beschläge bzw. Falzluft einstellen
dauerelastischer Dichtstoff
(z.B. Silikon, Acryl)
>= 40,0
Wandaufbau
laut Zulassung
Um den Montageschaum hinter die Gegenschale zu bekommen, können
unter der Dichtung Löcher gebohrt werden. Durch diese Löcher kann mit der
Schaumpistole die Gegenschale lückenlos ausgeschäumt werden.
( Hinweis: Schaumlöcher können auch mitbestellt werden! )
10. Hinweise für Elemente mit Obenverriegelung
Schaltschloss / Treibriegelstange:
• Funktion des Schaltschlosses überprüfen. Die Treibriegelstange muss in dem Zargenquerstück und in die
-
Bodenmulde voll ausfahren. Gegebenenfalls Schließblech nacharbeiten. Sofern das Schließblech
werkseitig nicht vorgebohrt ist, muss die Bohrung (Ø 11mm) bauseits eingebracht werden.
STUMPF
Achtung: Vor dem Schließen des Standflügels muss sich die Treibriegelstange im eingefahrenen Zustand
befinden. Gefahr von Beschädigungen der Zarge und des Fußbodens
Achtung:
Bodenmulde:
• Standflügel schließen und die Lage der Treibriegelstange am Boden markieren
• Bodenmulde einlassen 30 x 40 – Tiefe > 26 (Verstellbereich +/- 2mm)
PRÜM-Türenwerk GmbH Andreas-Stihl-Straße 54595 Weinsheim
Variante 1:
Gegenschale
Hauptschale ausgemörtelt mit Zargenvergussmörtel Maxit Mur 997
Gegenschale mit Montageschaum gefüllt mit Alfa 2K, Soudaform FR 2K,
EBH Euro Format Plus 2K, BTI 2K oder Würth Purlogic 2K
Flachanker
Variante 2:
Spax >= 5,0 x 50
Hauptschale ausgemörtelt mit Zargenvergussmörtel WeberMix 662 oder
(2 Stk. Spax je Anker)
Sakret Zargenvergussmörtel ZVG
Gegenschale mit Montageschaum gefüllt mit Soudaform FR 2K,
EBH Euro Format Plus 2K, BTI 2K oder Würth Purlogic 2K
Variante 3: (gültig für gefälzt; gültig auch für Variante mit EH / SK2 / SK3)
Zargenspiegel von Haupt- und Gegenschale mit Rigips Vario hinterfüllt
selbstbohrende
Hauptschale ausgemörtelt mit Zargenvergussmörtel WeberMix 662
Schraube (3,5x15)
oder Sakret Zargenvergussmörtel ZVG
Gegenschale mit Montageschaum gefüllt mit Soudaform FR 2K,
EBH Euro Format Plus 2K, BTI 2K oder Würth Purlogic 2K
Variante 4: (gültig für gefälzt, NICHT gültig für Variante mit EH)
Hauptschale
Zargenspiegel von Hauptschale mit 12,5mm Gipskartonstreifen gefüllt
Hauptschale ausgegipst mit Gipsmörtel Knauf Uniflott
Gegenschale mit Montageschaum gefüllt mit Soudaform FR 2K,
EBH Euro Format Plus 2K, BTI 2K oder Würth Purlogic 2K
GEFÄLZT
(gültig für stumpf; gültig auch für Variante mit EH)
(gültig für gefälzt; gültig auch für Variante mit EH / SK2 / SK3)
Schaltschloss
Treibriegelstange
STAND 04.04.2024
SEITE 11
