12.
Instelmogelijkheden bij scharnieren
VX-scharnieren
De VX-scharnieren zorgen voor een driedimensionale verstelbaarheid waardoor geringe
montagetoleranties kunnen worden gecompenseerd. Vooraleer de deur er kan worden ingehangen, moet

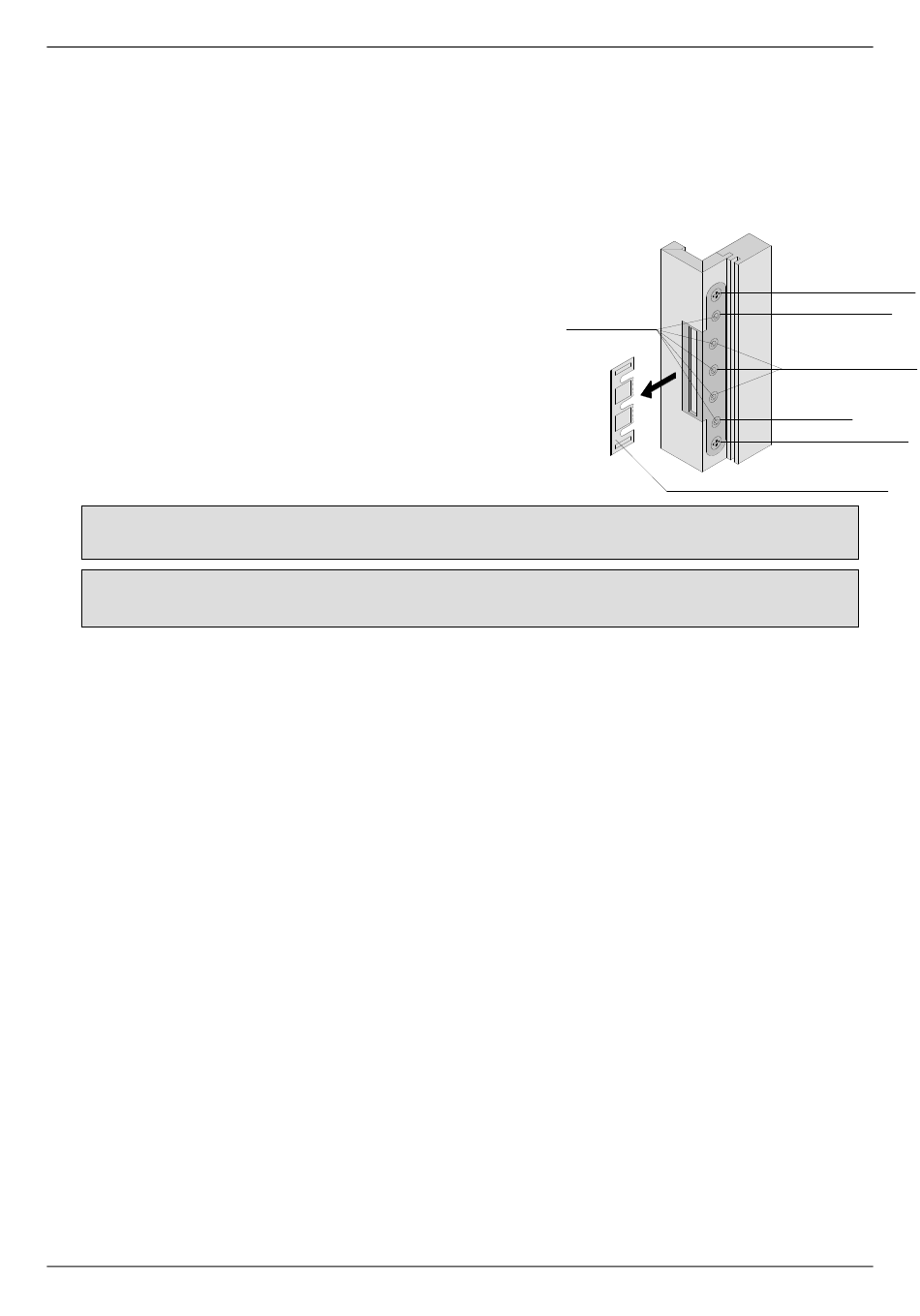

de transportplaat uit de scharnieruitsparing worden verwijderd (zie onderstaande afbeelding).
Zijverstelling:
spindelschroeven van de zijverstelling
in de juiste richting draaien
beide schroeven gelijkmatig verstellen
om spanningen op de as te voorkomen
Aandrukkracht-/hoogteverstelling:
deur openen en vastzetten met spieën
3 klemschroeven per opname-element een beetje losdraaien
deur in de juiste positie brengen
klemschroeven vast aandraaien en spieën wegnemen
Aanwijzing: Bij inbraakwerende elementen moeten de schroefkoppen van de VX-scharnieruitsparing na
het instellen van de deur worden opgevuld met silicone om te voorkomen dat de schroeven eruit draaien.
Opgelet! Vooraleer de sluitplaat evt. bij te werken omdat de deur te moeilijk sluit, moet de aandrukkracht
worden genormaliseerd door de deur dicht te houden!
Volgende montagelucht moet worden nageleefd:
• voegbreedte scharnierzijde:
• voegbreedte slotzijde:
• voegbreedte boven:
• voegbreedte onder:
• midden bij 2-vleugelige deuren:
13.
Verkorten van brand- en rookwerende deuren
Brand- en rookwerende deuren (1-vleugelig) mogen maximaal 10 mm worden verkort. Aanwezige sleuven
moeten na het verkorten op hun oude diepte worden nagefreesd. Aan de hand van de meterpas op het
typeplaatje is te zien of een deur verkort is. De meterpas staat op een hoogte van 1000 mm van de
onderkant van het deurblad.
PRÜM-Türenwerk GmbH Andreas-Stihl-Straße 54595 Weinsheim
≥ 2,0/≤ 5,0
≥ 2,0/≤ 5,0 (RC2: ≤ 4,0)
≥ 2,0/≤ 5,0
≥ 5,0/≤ 7,0
≥ 2,0/≤ 5,0
Schroefkoppen
bij WK2/RC2 met
silicone opvullen
STAND 04.04.2024
Bevestigingsschroeven
Zijverstelling
aandrukkrachtverstelling
Hoogteverstelling
Zijverstelling
Bevestigingsschroeven
Transportbeveiliging
SEITE 41
