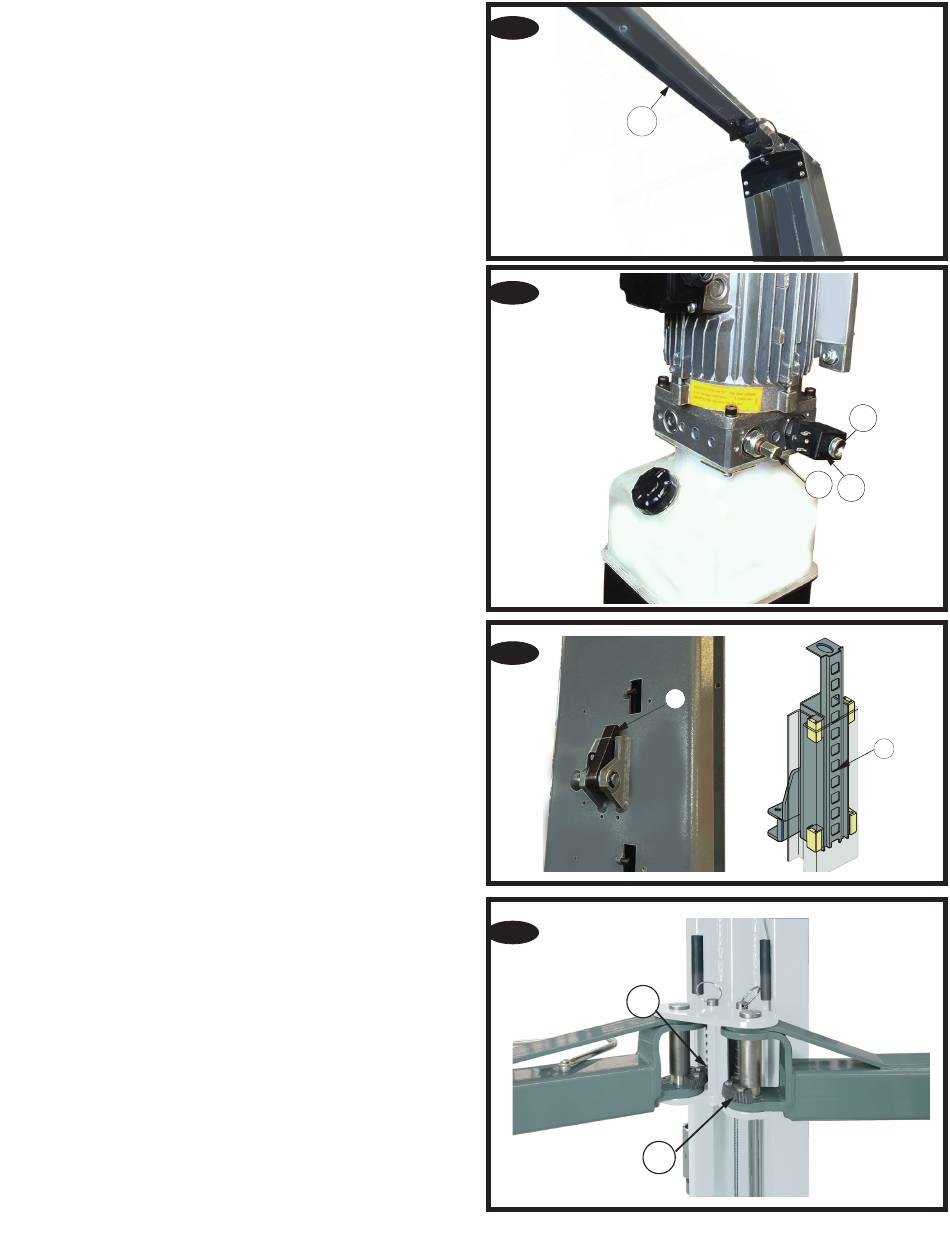

3. Bovenlimietbalk op de dwarsbalk
Een limietbalk voorkomt dat het voertuig te hoog
wordt geheven. Deze functie beschermt effectief
langere voertuigen tegen beschadiging. (→ 3)
4. Overdrukklep
De overdrukklep (→ 4) is in de fabriek ingesteld op
ca. 175-190 bar.
Voorkomt de hefbrug met de limiet van
overbelasting.
5. Daalklep (noodontgrendeling)
Pos.5 Daalklep voor noodontgrendeling van de
hefbrug, duw op de spoel (→ 6). Controleer vóór
deze stap nogmaals of er zich geen voorwerpen
onder de hefbrug bevinden. Zie het hoofdstuk
Bediening voor gedetailleerde stappen.
6. Vergrendelpal op elke hefkolom
Het vergrendelingsmechanisme bestaat uit een
vergrendelingspal (7.2) en vensters op de drager
(7.1).
Als er een storing optreedt in het hydraulische
systeem, wordt het remmechanisme geactiveerd.
De vensters op de drager worden tegen de
grendelstang gedrukt.
7. Armtandwiel en armtandwiel op elke hefbrug
Het vergrendelingsmechanisme bestaat uit een
armtandwiel (8.2) en een vergrendelingsblok (8.1).
Voorkomt dat de hefarm draait wanneer de hefbrug
omhoog en omlaag wordt gebracht.
8. Stroomregelklep in elke cilinder
De bescherming voor een hoge daalsnelheid bij
een kapotte slang.
9. Dodemansbediening van de drukknoppen
Als u de knop loslaat, stopt de besturing de
beweging onmiddellijk.
10. Synchronisatiekabel
De beide kabels synchroniseren de beide dragers
in de beweging.
Afb. 9
3
Afb. 10
Afb. 11
Afb. 12
8.1
8.2
16
4
7.2
6
5
7.1
