11.8 Het vergrendelingssysteem monteren.
11.8.1 Voor M-versie
1. Installeer de vergrendelingen, vergrendel de
vergrendelgatafdekkingen en laat de pluggen van onderste

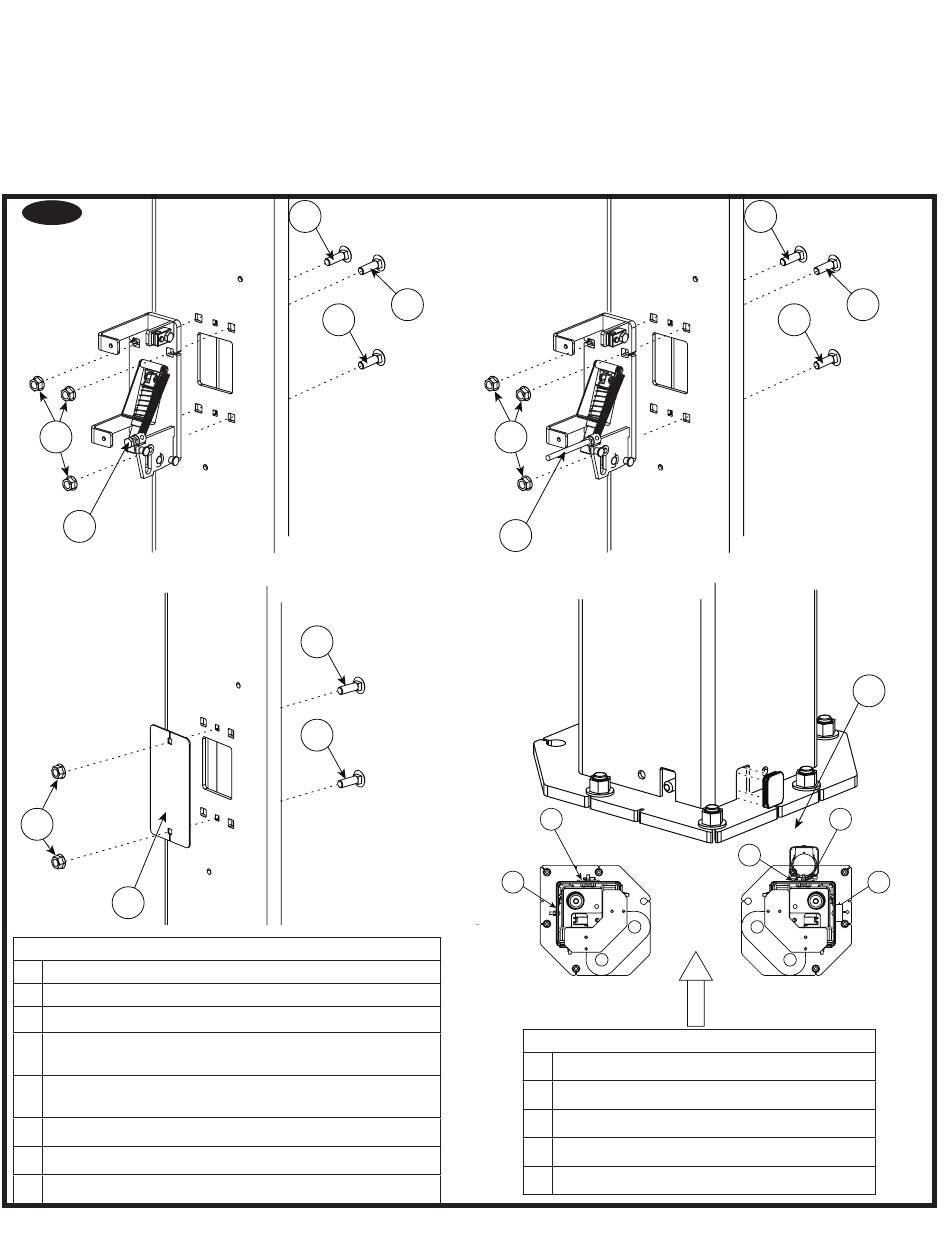

kolomgat op de kolom zakken, afb. 32. Bekijk de afbeelding
om te zien op welke zijde van de kolom de vergrendelingen
en de vergrendelgatafdekkingen te installeren.
Afb. 32
C
C
D
B
B
F
Afb. 32 Detail
A
M10*30 slotbout Klasse 8.8
B
M6 moer
C
M10 borgmoer
Bouten die op de vergrendelingszijde van de aandrijfe-
D
enheid verwijderd moeten worden
Vergrendelingshendel die op de vergrendelingszijde
E
van de aandrijfeenheid moet worden aangebracht
F
Vergrendelgatafdekking
G Plug voor kolomgat
M M6*12 slotbout
A
A
D
M
M
F
A
A
A
A
C
C
E
M
M
I
H
I
H
H
Locatie voor vergrendelgatafdekking
I
Installeer vergrendeling in deze locatie
J
Locatie aandrijfeenheid
K
Vergrendeling met hendel
L
Rijrichting
44
A
E
H
L
H
Afb. 32 Detail
L
A
A
A
A
A
G
G
J
K
J
K
