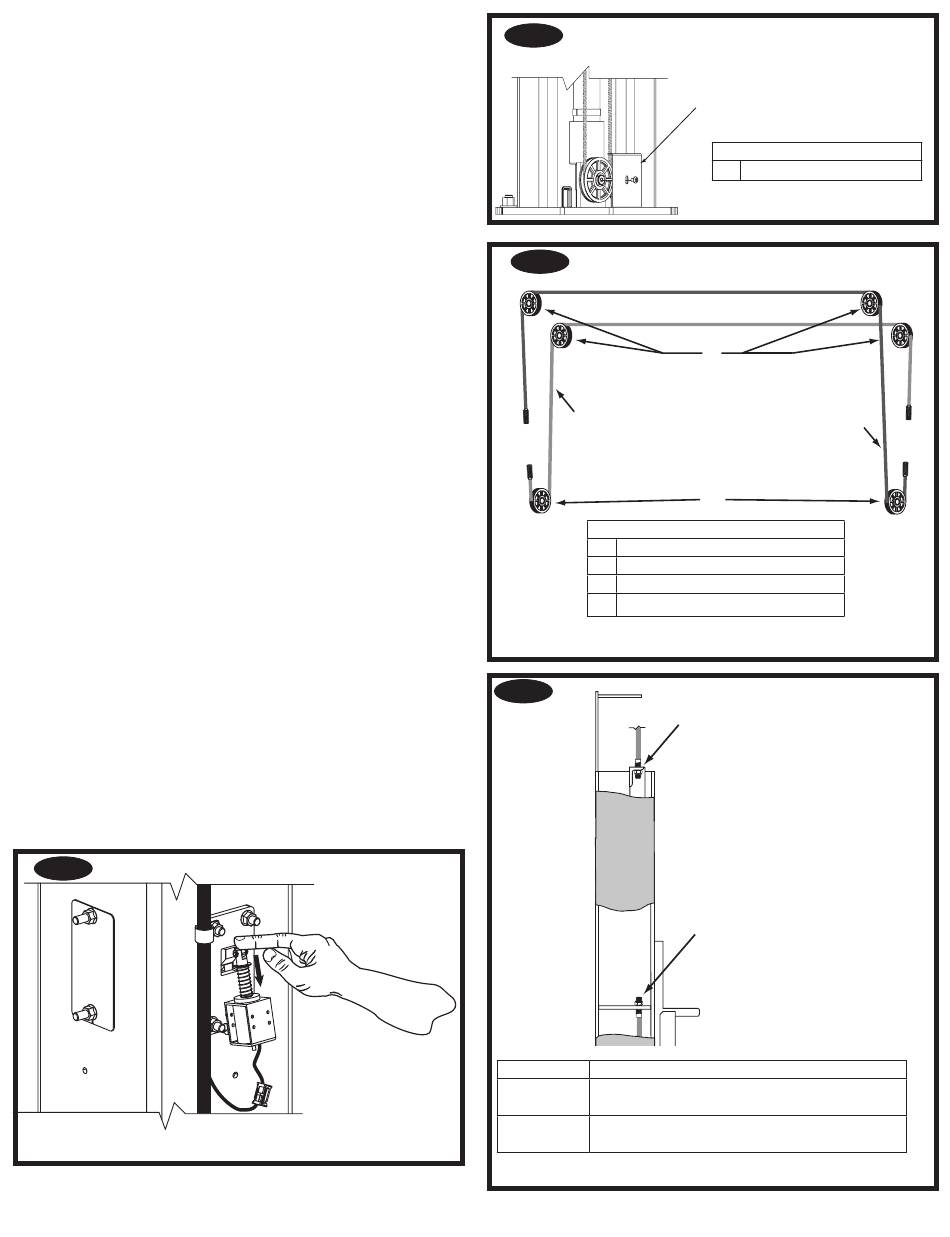

11.9 De compensatiekabels monteren
Dragers Opheffen: Gebruik geschikt
gereedschap om de drager op te heffen.
Controleer of de vergrendelingpal stevig
vastzit.
Opmerking:
Voor de solenoïde-versie, tijdens het laten zakken
van de dragen, druk op de bovenste pen van de
solenoïde, zoals weergegeven in afb. 35, 2 zijden
van kolom.
Voor de M-versie, trek de ontgrendelingshendel
omlaag.
1. Verwijder katrolbeschermer, afb. 36.
2 Zie afb. 37 voor algemene kabelopstelling. Leid
eerst een kabeluiteinde door het kleine gat in de
onderste bevestigingsplaat, afb. 38.
3 Druk de kabel omhoog tot het uiteinde er aan de
bovenkant van de drager uitkomt.
4 Plaats een borgmoer met nylon ring op het
kabeluiteinde zodat 13 mm van de bout uit de
borgmoer steekt.
5 Trek de kabel terug naar beneden, afb. 38.
6 Leg de kabel over de onderste katrol, vervolgens
over de bovenste katrol en dan bovenlangs naar
de andere zijde van de drager, afb. 37. Monteer
de katrolbeschermer, afb. 36.
7 Bevestig het kabeluiteinde op de bovenste
verstevigingsbeugel van de drager. Draai de
borgmoer voldoende aan zodat de kabel lichtjes
onder druk staat.
8 Herhaal deze procedure voor de tweede
kabel. Pas de spanning van beide kabels aan
tijdens de laatste afstellingen in Hoofdstuk 12,
Inbedrijfstelling.
Afb.35
Afb.36
Afb. 37
Afb.38
i F
. g
1
7
47
A
A
A
B
D
Afb. 37 Detail
A
Bovenste katrollen
B
Kabel 2
C
Kabel 1
D
Onderste katrollen
A
B
Afb. 38 Detail
A
Bovenste kabelverstevigingsplaat en 13mm
borgmoer met nylon binnenwerk
B
Onderste kabelversteviging en 13mm borg-
moer met nylon binnenwerk
Afb. 36 Detail
Katrolbeschermer
C
i F
. g
1
7
C
i F
. g
1
8
