INSTRUCTIES OJ-DRHX-1-8Nm |
12.
Mechanische installatie
Waarschuwing
• Onjuiste mechanische installatie kan leiden tot oververhitting en gebrekkige prestaties.
• Als de behuizing gebarsten is of anderszins tekenen toont van mechanische overbelasting, kan
vocht binnendringen en bestaat het gevaar van elektrische schokken. De aandrijving moet dan
worden afgedankt.
Let op
• De aandrijving en stappenmotor moeten worden geïnstalleerd binnen de behuizing/het chassis
van de luchtbehandelingseenheid.
Let op
• De stappenmotor moet mechanisch aan het chassis worden bevestigd.
12.1
Aandrijving
• De OJ-DRHX mag alleen worden geïnstalleerd
door gekwalificeerd/ervaren personeel.
• Om de juiste koeling van de OJ-DRHX te bereiken
moet deze altijd zo worden geplaatst dat er
voldoende vrije luchtstroming is rond de koelribben
van de OJ-DRHX-aandrijving (zie afb. 12.1.1).
• Max./min. omgevingstemperatuur: Zie hoofdstuk
24. Technische specificaties.
• Zorg voor toekomstige service- en
onderhoudstaken dat er na de installatie
voldoende ruimte rond de aandrijving is.
• Om de gespecificeerde beschermingsgraad te
bereiken mogen de kabelwartels niet omhoog
wijzen (zie afb. 12.1.2).
• Zorg om te voorkomen dat water de OJ-DRHX
binnendringt via kabels en kabelwartels dat de
verbinding zo wordt uitgevoerd dat water zich niet
kan verzamelen rond de kabel in de wartel.
• Voor optimale koeling van de OJ-DRHX moet deze
verticaal worden geïnstalleerd en onder een hoek
van max. 45° (zie afb. 12.1.1). De koelribben aan
de achterzijde van het product moeten zodoende
altijd gekoeld kunnen worden door de natuurlijke
opwaartse thermische stroming langs de koelribben.
• De OJ-DRHX moet worden geïnstalleerd op een
vlak en vast oppervlak.
• Om een onnodig lange stappenmotorkabel te
voorkomen, moet de OJ-DRHX zo dicht mogelijk
bij de stappenmotor worden geïnstalleerd.
• Het product moet worden bevestigd met minimaal
3 van de schroefgaten in het aluminium koelprofiel.
• De vierde schroef kan ook worden gebruikt om
een elektrische vereffeningsleiding te monteren,
zie hoofdstuk 13.5.
• De aandrijving mag niet in direct zonlicht worden
geïnstalleerd.
• Maattekening, zie afb. 11.1
Mechanische installatie

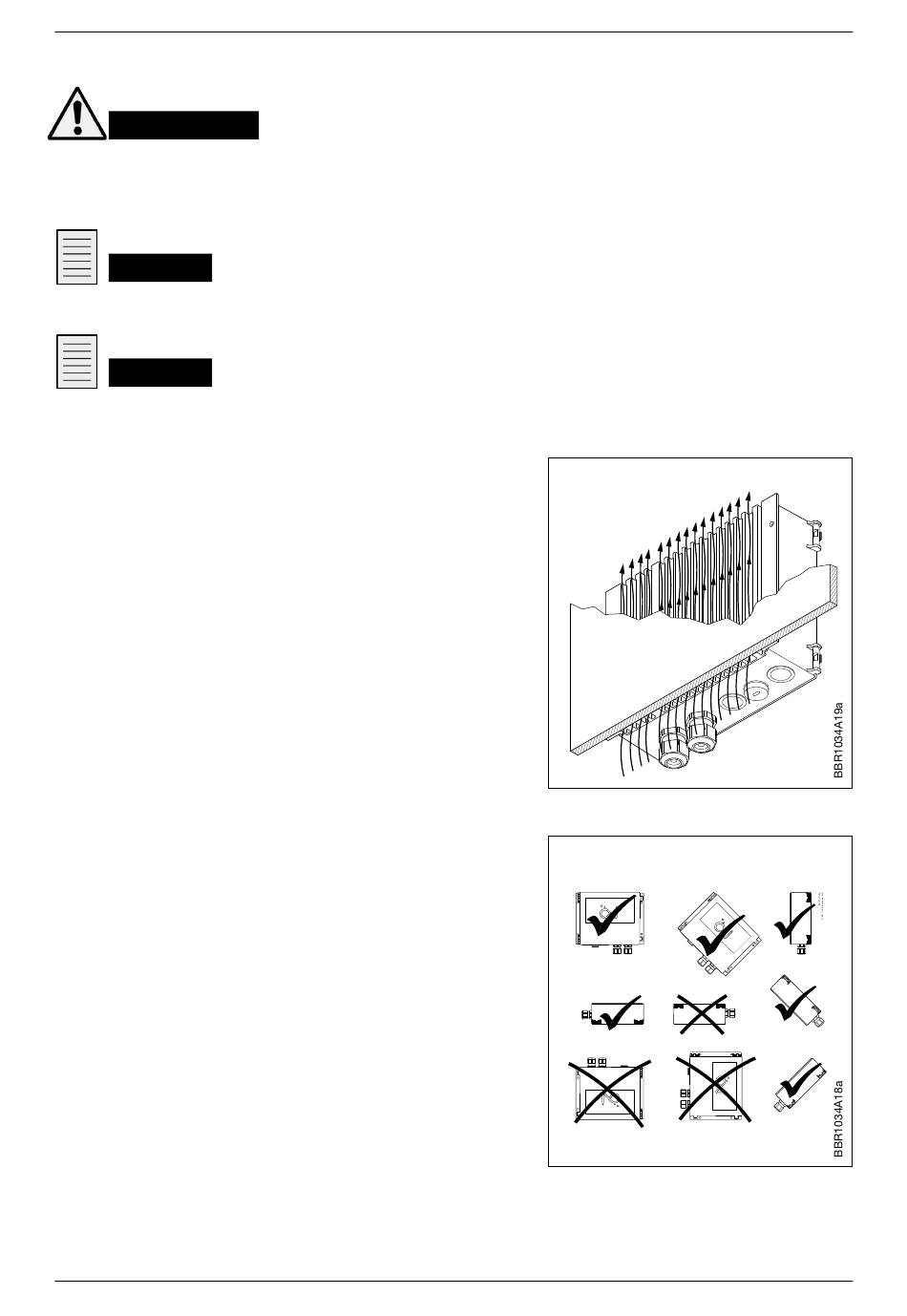

Afbeelding 12.1.1
Afbeelding 12.1.2
© 2019 OJ Electronics A/S
12
