INSTRUCTIES OJ-DRHX-1-8Nm |
Voorzichtig
13.2
EMC-conforme installatie
• Er zijn geen eisen voor afgeschermde kabels naar de I/O- en Modbus-communicatie, net zomin
als een eis voor afgeschermde motorkabels.
• Geleid nooit de netspanning, stappenmotorverbindingen en stuursignalen via dezelfde kabel.
• De aandrijving en stappenmotor moeten worden geïnstalleerd binnen de behuizing/het chassis
van de luchtbehandelingseenheid.
• De kabel tussen de stappenmotor en de OJ-DRHX-aandrijving moet over de volledige lengte aan
de behuizing/het chassis van de luchtbehandelingseenheid worden bevestigd. De kabel bestaat
uit de stappenmotorkabel, aansluiting en verlengkabel.
Let op
13.3
Kortsluitingsbeveiliging
• Er moet altijd een goede kortsluitingsbeveiliging worden gebruikt vóór de OJ-DRHX in
overeenstemming met plaatselijke en internationale regelgeving.
• De kortsluitingsbeveiliging van de OJ-DRHX wordt niet bij het product geleverd, maar wordt
geleverd en geïnstalleerd door de installateur of de fabrikant van de eenheid of rotor.
Waarschuwing
13.4
Aardlekschakelaar (TT-systeem)
Dit product kan een gelijkstroom in de aardedraad voeren in geval van een aardingsfout.
Neem de volgende voorzorgsmaatregelen in acht:
• Bij gebruik van een aardlekschakelaar moet een schakelaar van type B worden gebruikt op
de voedingszijde van het product (B-type voor wisselstroom en/of gepulseerde voeding met
gelijkstroomonderdelen en vaste foutstroom).
• Aardlekschakelaars van type B moeten voldoen aan alle bepalingen van IEC 61008/9.
• Beschermende aarding van de OJ-DRHX in combinatie met het gebruik van aardlekschakelaars
moet altijd worden gedaan in overeenstemming met relevante plaatselijke en internationale eisen,
wetten en regels.
• Het niet voldoen aan deze maatregelen kan leiden tot ernstig letsel van mens en dier.
Waarschuwing
13.5
Potentiaalvereffening
• Er is kans op elektrische interferentie als
het aardpotentiaal tussen de OJ-DRHX en
de luchtbehandelingseenheid van elkaar
verschillen.
• Er moeten kabelschoenen worden gebruikt en
de vereffeningsleiding moet worden bevestigd
aan het aluminium profiel van de OJ-DRHX via
een van de schroeven voor de mechanische
installatie van de OJ-DRHX (zie afb. 13.5).
• Aanbevolen kabeldoorsnede: 10 mm
• Om potentiaalverschillen tussen
systeemonderdelen te voorkomen, moet altijd
een vereffeningsleiding worden gemonteerd.
• Een potentiaalvereffeningsverbinding
moet altijd worden geïnstalleerd tussen
de stappenmotor en het chassis van de
luchtbehandelingseenheid (zie hoofdstuk 12.2).
Elektrische installatie

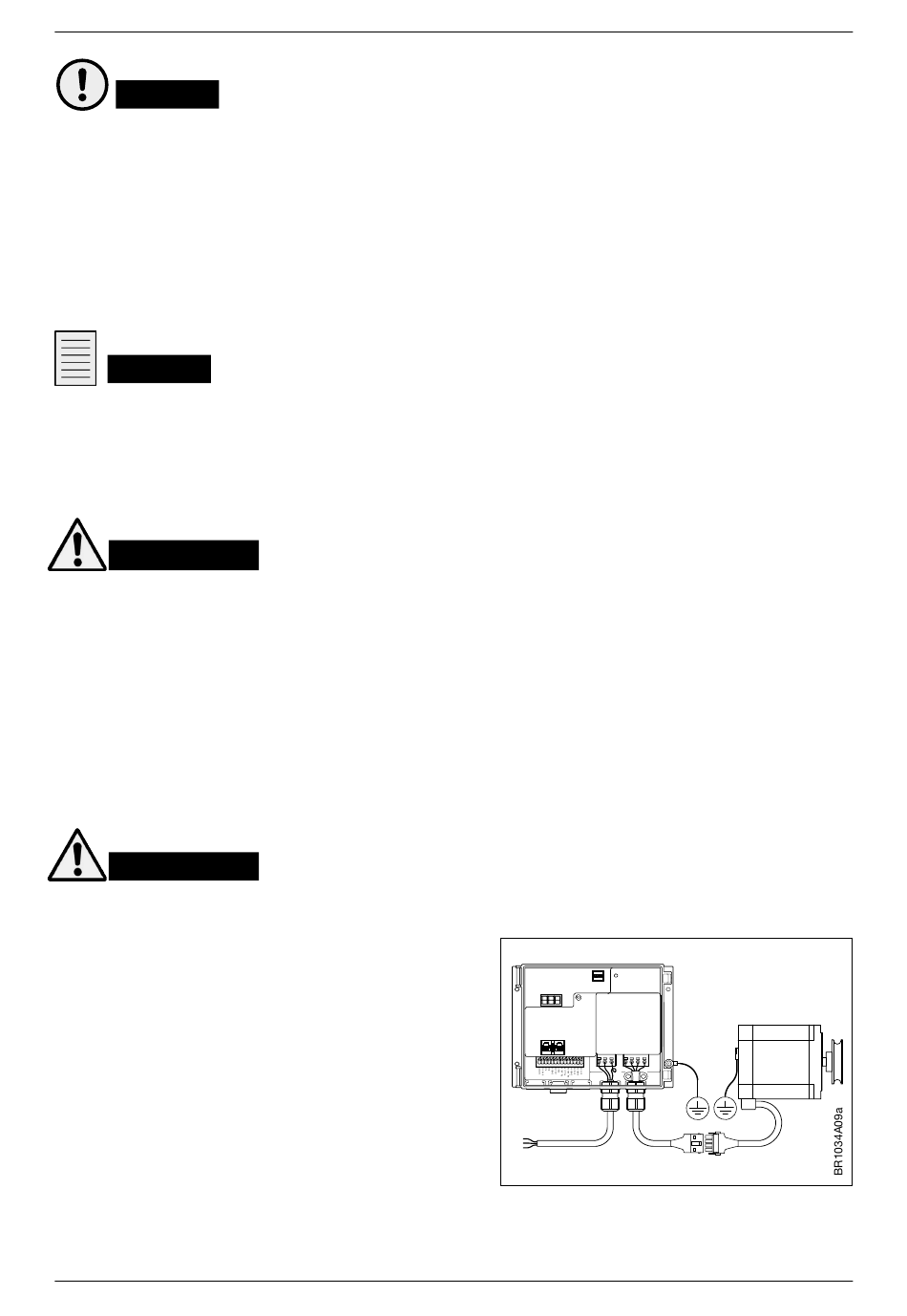

Afbeelding 13.5
MODBUS EIA-485
A
.
2
L
N
PE
© 2019 OJ Electronics A/S
ON
TEST RUN
OFF
1 2 3 4
B
L N PE
U V W PE
15
